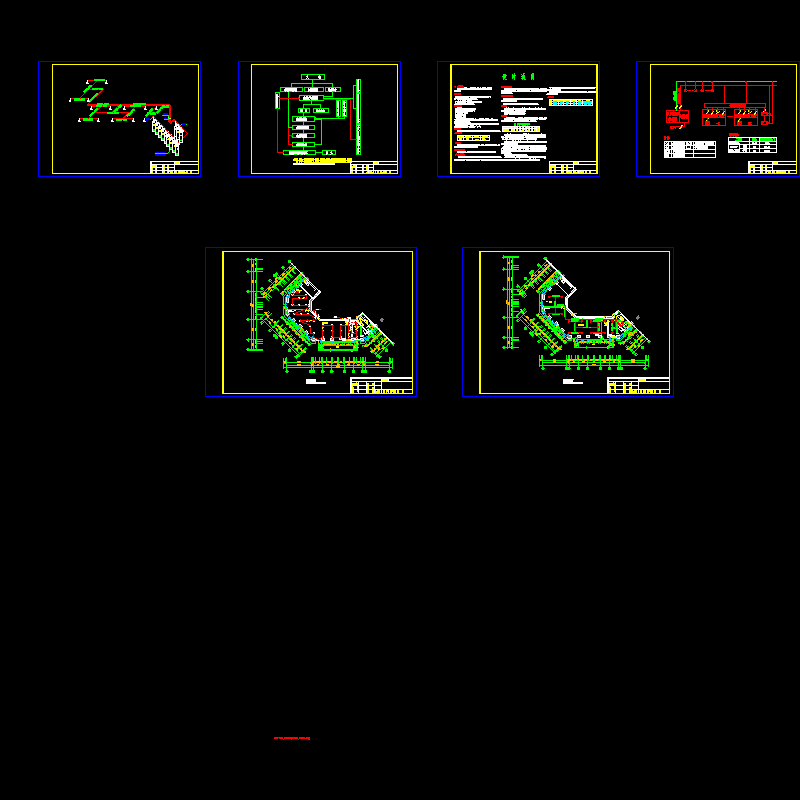

大楼七氟丙烷气体消防图纸

一、设计内容及范围 　　本项目七氟丙烷气体消防工程。应整体大楼的要求对局部区域进行七氟丙烷气体自动灭火系统设计。 　　二、设计依据 　　1、国际标准草案《气体灭火系统——物理性能和系统设计》ISO/CD/14520-9； 　　2、《气体灭火系统设计规范》GB53070-2005。 　　3、《七氟丙烷灭火系统施工及验收规范》Q/QS03-2001。 　　4、甲方提供的应保护区域的建筑平面布置图。 　　三、基该资料参数 　　1、系统储存压力：4.2MPa（90L、120L）； 　　2、喷头入口压力：不小于中期容器压力的一半 　　3、气体喷放时间： 10s； 　　4、系统启动气源：N ； 　　5、环境温度：≥-10℃； 　　6、防护区的围护结构及门窗的耐火极限不应低于0.5h，围护结构及门窗的允许压强不小于1.2KPa，且防护区的门应向外开且能自动关闭。 　　7、储存装置宜设在靠近防护区的专用储瓶间内。该房间应符合建筑物耐火等级不低于二级的有关规定，应有直接通向室外或疏散走道的出口，室温应为-10 ~ 50℃。 　　四、系统设计 　　本气体消防工程共划分为一个独立的系统（系统划分祥见附表）。系统采用组合分配全淹没式灭火方式；
