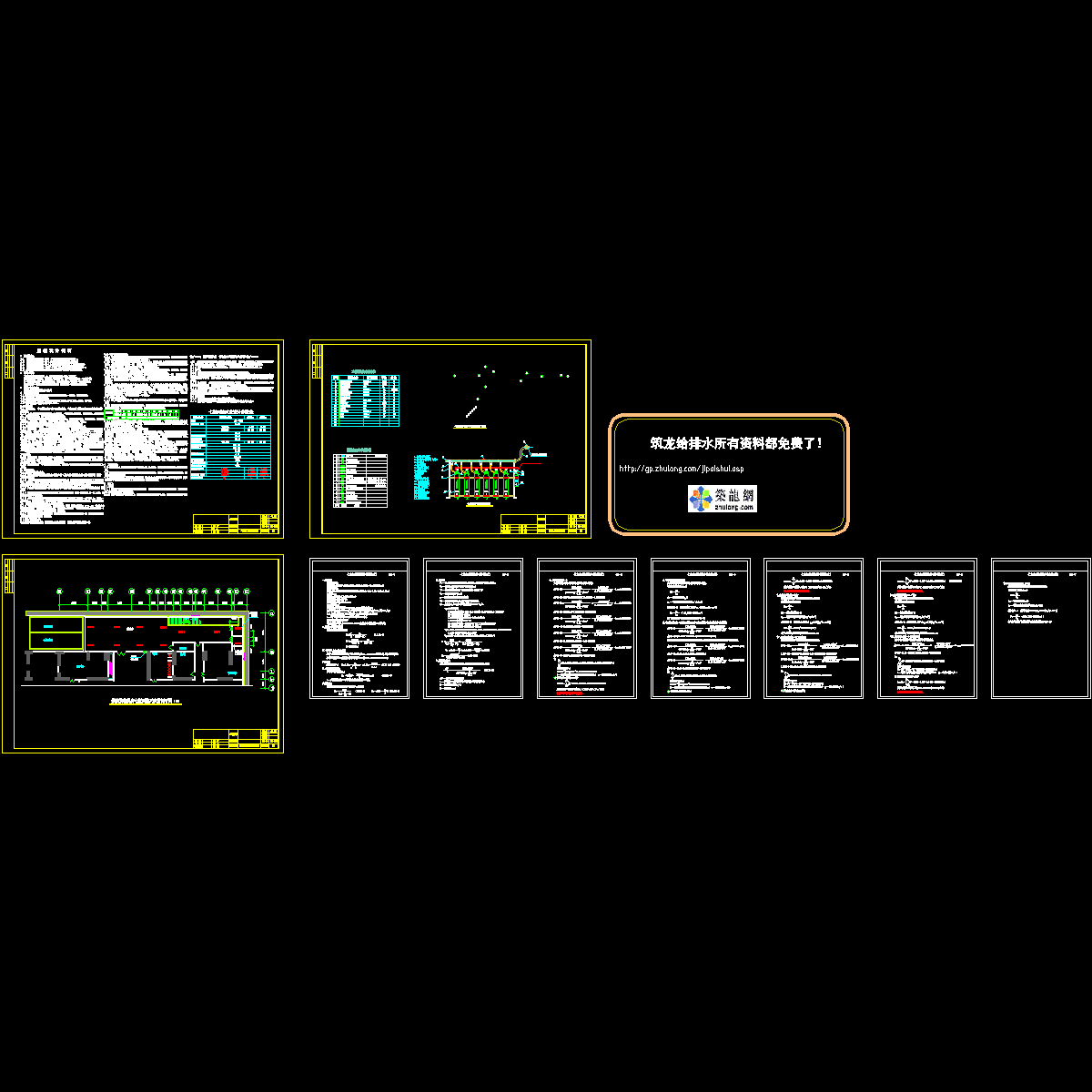

柴油发电机房七氟丙烷灭火设计CAD施工图纸（计算式）.dwg

附件详情 本图只适合天正软件打开，如没有可在筑龙网免费下载。 　　设计范围：工程总用地面积为17105.25 m2，总建筑面积240194.08m2。该项目设有四层地下室和一层夹层，七层裙房，塔楼分为2栋，其中1栋为办公楼（8－48层为办公)，另一栋为商务公寓（8－47层为商务公寓)，总建筑高度254m。该项目属一类高层综合楼。该资料系地下一楼柴油发电机房和两个油箱间，该区设计为一个独立气体灭火系统。 　　设计灭火方式：防护区采用全淹没灭火方式。 　　系统设计条件：防护区海拔高度系数根据深圳市海拔在70～120米，查表后取1。系统的设计温度为20℃。灭火剂储存容器氮气增压压力采用二级(4.2 0.1MPa,表压，20℃)。设计喷嘴出口压力不小于0.7MPa。 　　系统构成： 本系统由火灾自动报警系统、气体灭火系统设备及灭火剂输送管道组成。
