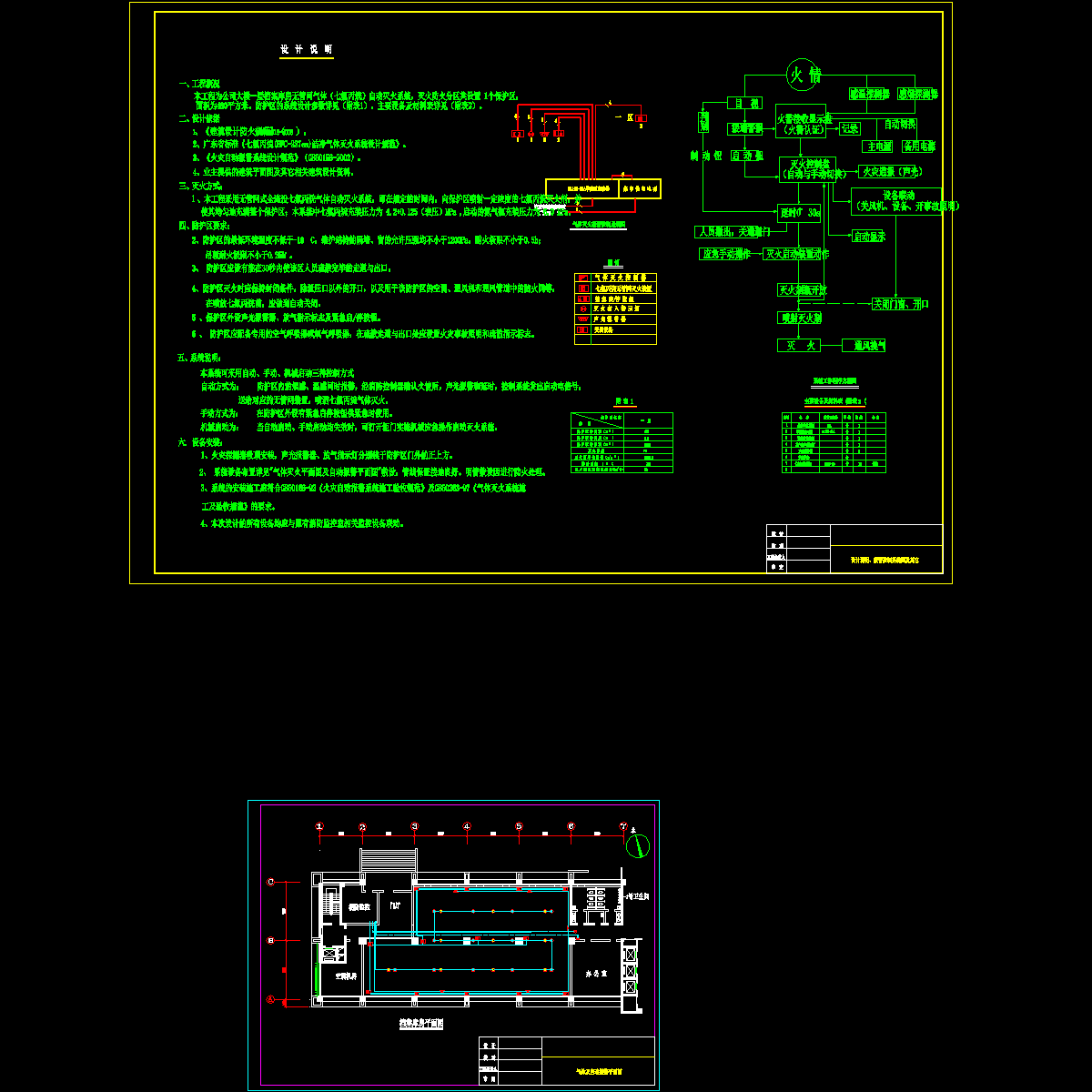

公司档案房七氟丙烷消防设计图纸.dwg

项目概要 　　该项目为公司大楼一层档案库房无管网气体（七氟丙烷）自动灭火系统，灭火防火分区共设置 1个保护区， 面积为480平方米。防护区的系统设计参数详见（附表1），主要设备及材料表详见（附表2）。 　　设计依据 　　1、《建筑设计防火规范》（GB50016-2006） 　　2、广东省标准《七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范》。 　　3、《火灾自动报警系统设计规范》（GB50156-2002）。 　　4、业主提供的建筑平面图及其它相关建筑设计资料。 　　灭火方式： 　　该项目采用无管网式全淹没七氟丙烷气体自动灭火系统，即在规定的时间内，向保护区喷射一定浓度的七氟丙烷灭火剂，并使其均匀地充满整个保护区；本系统中七氟丙烷充装压力为 4.2 0.125（表压）MPa ,启动的氮气瓶充装压力为 6.0 MPa。
