22层商业广场消防CAD施工图纸（气体消防系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：12.8万平方米
建筑地上层数：22层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
地下室用途：人防,设备用房
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水方式：市政供水
火灾危险等级：中危险级Ⅱ级,严重危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：气体消防
大样节点：水箱,泵房,气体灭火
项目所在地：湖南

附件详情

消防给水设计施工说明
气体灭火系统设计说明
气体灭火系统图
气体灭火工作原理图
消火栓系统原理图
自动喷淋系统原理图
C号栋各楼层消防平面图
地下二层喷淋平面图
地下一层喷淋平面图
地下二层消火栓平面图
地下一层消火栓及气体灭火装置平面图
B号栋公寓各楼层消防平面图
裙房各楼层喷淋平面图
裙房各楼层消火栓平面图
消防水池泵房大样图
屋顶消防水箱大样图

附件详情

本稿件为商业广场消防全套施工图纸（含气体消防系统），工程为商业广场项目，由两层地下室、四层裙房、一栋公寓（B塔楼）、一栋办公楼（C塔楼）组成。总建筑面积约为12.8万平米，总建筑高度为86.55米，建筑性质为一类高层建筑。设计范围：1）消火栓给水系统；2）自动喷水灭火系统；3）建筑灭火器配置；4）气体灭火系统。
，27张图纸

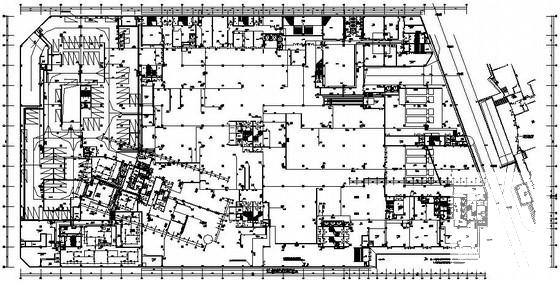

地下一层消火栓及气体灭火装置平面图

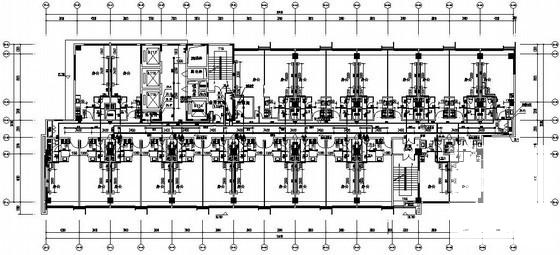

C号栋五层消防平面图

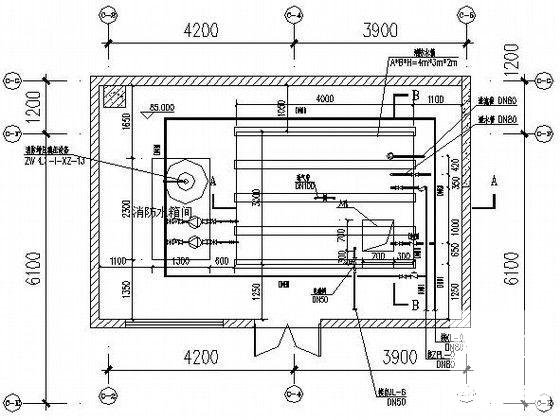

屋顶消防水箱大样图

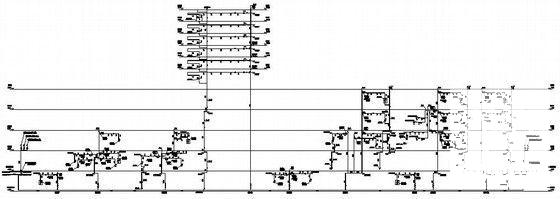

自动喷淋系统原理图

消防水池及水泵房平面布置图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
