11层综合楼给排水消防CAD施工图纸（气体消防系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：多层建筑
建筑设计面积：46486.95平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水设备：稳压泵
供水方式：市政供水,变频供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：50年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
特殊系统：气体消防
大样节点：泵房,气体灭火,卫生间
项目所在地：四川

附件详情

图例、资料目录
给排水设计说明
地下室~十一层给排水平面图
地下室~十一层自喷平面图
卫生间给排水大样图
给水系统原理图
排水系统原理图
地下室给排水系统原理图
泵房给排水大样图
室外给排水总平面图
室外给排水管道高程表

附件详情

本稿件为综合楼给排水消防施工图纸（含气体消防系统），建筑类别：本单体为综合楼，为一类高层公建，建筑高度41.65m，地上11层，地下1层，-1层为车库，总建筑设计面积：46486.95平米，其中地上部分26570.89平米，地下车库19916.06平米。设计范围：本单体内的给、排水系统、消火栓系统、自动喷淋灭火系统、屋面雨水系统。
，共32张图纸。

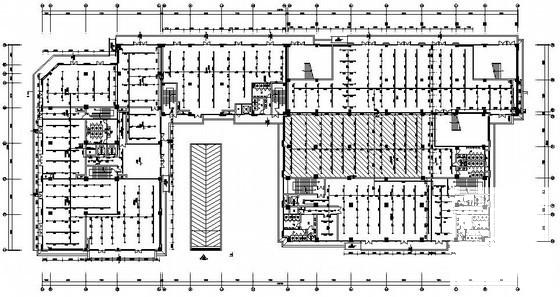

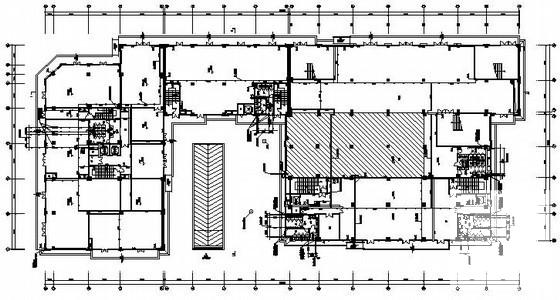

一层给排水平面图

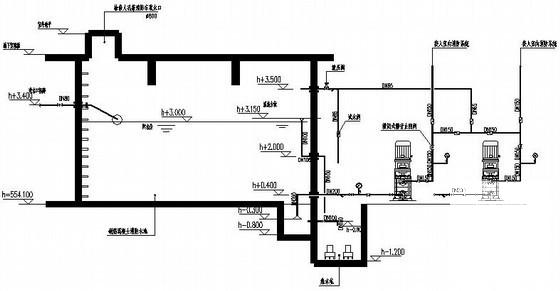

泵房剖面示意图

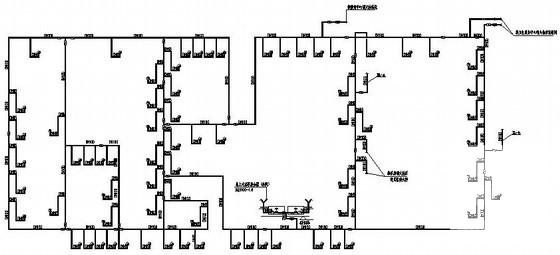

消火栓系统给水原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
