医院门诊住院综合楼及附建给排水消防CAD施工图纸(气体灭火)

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:23700平方米
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水分区:三区
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):30
  • 大样节点:卫生间
  • 项目所在地:四川

附件详情

  • 设计总说明
  • 给排水平面图
  • 喷淋平面图
  • 卫生间大样图及支管系统图
  • 消火栓及自喷管道系统图
  • 生活冷、热水管道系统图
  • 排水系统图
  • 雨水系统图

附件详情

该项目由门诊住院综合楼、办公楼、食堂、设备房及供应中心组成。总建筑面积为2.37万m^2`,其中,门诊住院综合楼地上十二层,一层至三层为门诊医技部分,四至九层为标准病房层,十层为新生儿病房层,十一层为ICU及产科手术层,十二层为手术层。门诊住院综合楼使用性质为一类高层医院建筑。门诊住院综合楼面积为1.95万m^2`,总建筑高度为50.50m。本建筑的±0.000标高相当于绝对标高477.90m。办公楼、食堂、设备房及供应中心独立设置于室外,位置详总图。
该资料的门诊住院综合楼为一期工程。本子项设计范围为门诊住院综合楼的室内给水系统、热水系统、污水系统、废水系统、雨水系统、消火栓 消防系统 、自动喷水灭火系统和气体灭火系统,以及建筑灭火器配置。
,共29张。

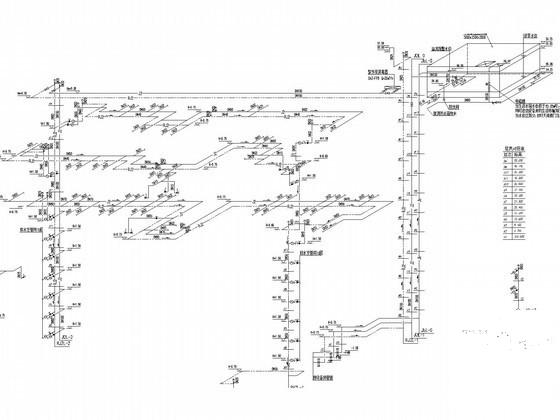

冷热水系统图

排水系统图

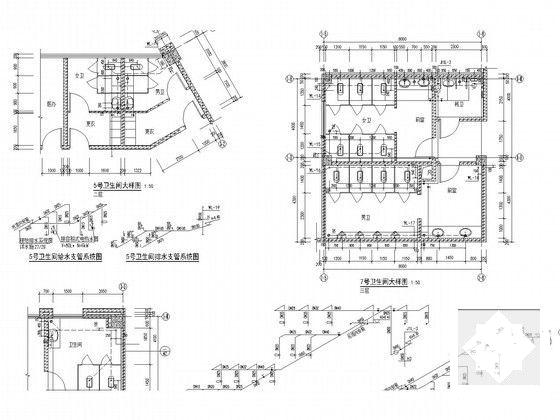

卫生间系统图

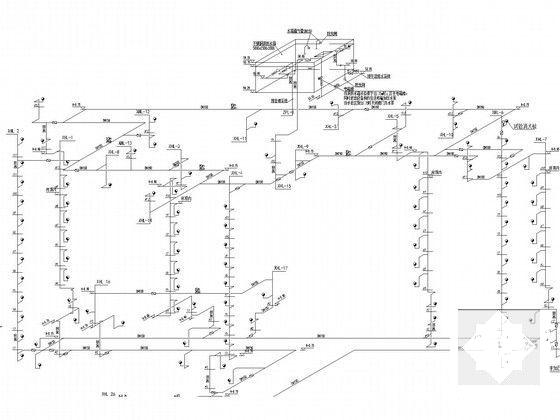

消火栓系统图

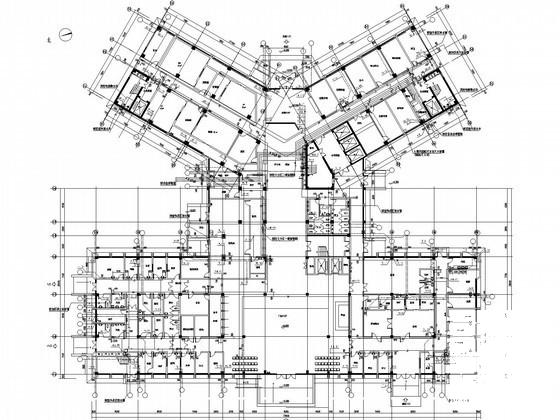

喷淋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院门诊住院综合楼及附建给排水消防CAD施工图纸(气体灭火) - 1
    第 1 张图
  • 医院门诊住院综合楼及附建给排水消防CAD施工图纸(气体灭火) - 2
    第 2 张图
  • 医院门诊住院综合楼及附建给排水消防CAD施工图纸(气体灭火) - 3
    第 3 张图
  • 医院门诊住院综合楼及附建给排水消防CAD施工图纸(气体灭火) - 4
    第 4 张图
  • 医院门诊住院综合楼及附建给排水消防CAD施工图纸(气体灭火) - 5
    第 5 张图
  • 医院门诊住院综合楼及附建给排水消防CAD施工图纸(气体灭火) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
