4层知名医院门诊楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：12320.65平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 雨水重现期：50年
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：30
- 大样节点：卫生间
- 项目所在地：重庆
附件详情
- 给排水平面图
- 卫生间大样图
- 喷淋平面图
- 雨水排水系统原理图
- 消防系统 原理图
- 喷淋系统原理图
- 大空间智能灭火装置给水系统图
附件详情
建筑分类：一类高层公共建筑的裙房。
使用功能及组成：本项目使用功能为医院，建筑高度17.7m，层数地上四层，建筑面积12320.65，耐火等级一级。
，共17张
喷淋平面图

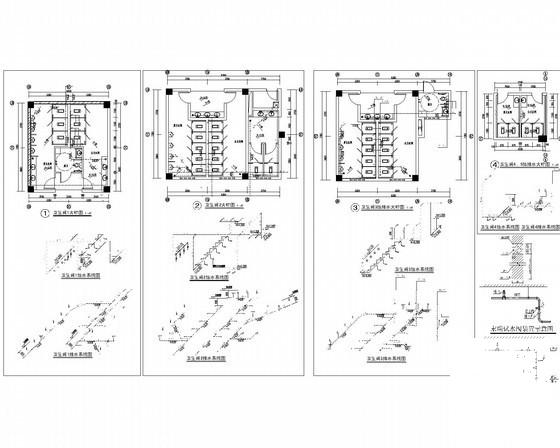

卫生间大样图

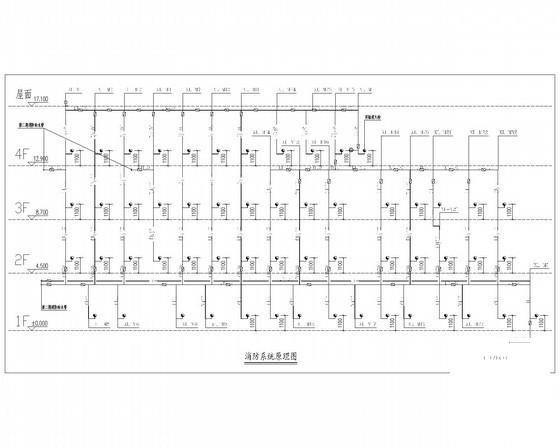

消防系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.29 MB
- 收藏次数：0
-
文件名称：
附件-995860097009797965765.rar
