  • 附件设计说明：有
  • 建筑类别：医疗
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：120000平方米
  • 建筑地上层数：22层
  • 建筑地下层数：3层
  • 图纸设计深度：施工图
  • 参考图纸：45张
  • 设计年代：近代
  • 地下室用途：车库,设备用房
  • 生活供水设计：生活给水系统,中水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备：高位水箱
  • 供水方式：市政供水,高位水箱供水
  • 供水分区：三区
  • 排水体制：污废分流,雨污分流
  • 排水技术：重力排水,虹吸雨水（满管）
  • 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：30
  • 特殊系统：太阳能热水系统,虹吸雨水
  • 大样节点：卫生间
  • 热水供应方式：局部热水供应
  • 项目所在地：江苏

附件详情

  • 资料目录
  • 设计说明
  • 负三层给排水及消火栓平面图
  • 负三层自动喷淋平面图
  • 负二层给排水及消火栓平面图
  • 负二层自动喷淋平面图
  • 负一层给排水及消火栓平面图
  • 负一层自动喷淋平面图
  • 一层给排水及消火栓平面图
  • 一层自动喷淋平面图
  • 二层给排水及消火栓平面图
  • 二层自动喷淋平面图
  • 三层给排水及消火栓平面图
  • 三层自动喷淋平面图
  • 四层给排水及消火栓平面图
  • 四层自动喷淋平面图
  • 五层给排水及消火栓平面图
  • 五层自动喷淋平面图
  • 六层给排水及消火栓平面图
  • 六层自动喷淋平面图
  • 层给排水及消火栓平面图
  • 七～十一层自动喷淋平面图
  • 十四层给排水及消火栓平面图
  • 层自动喷淋平面图
  • 十五层给排水及消火栓平面图
  • 十五层自动喷淋平面图
  • 二十层给排水及消火栓平面图
  • 二十层自动喷淋平面图
  • 二十一层给排水及消火栓平面图
  • 二十一层自动喷淋平面图
  • 二十二层给排水及消火栓平面图
  • 二十二层自动喷淋平面图
  • 屋面给排水及消防平面图
  • 屋面太阳能平面示意图
  • 卫生间大样（一）
  • 中水系统原理图
  • 冷水系统原理图
  • 热水系统原理图
  • 排水系统原理图
  • 排水系统原理图
  • 消火栓系统原理图
  • 自动喷淋系统原理图
  • 虹吸雨水系统图

附件详情

项目概况：本项目江苏，是大型医院病房楼给排水全套施工图纸，由国内著名设计院设计
。该病房楼工程,为医院主体工程，病房楼总建筑面积约十二万平方米，地上二十二层，
地下三层，总建筑高度为88.8m。
设计范围：生活给水系统、污废水排出系统、消火栓灭火系统、自动喷水灭火系统等
，图纸共45张。

负三层给排水平面图

四层给排水及消火栓平面图

一层自动喷淋平面图

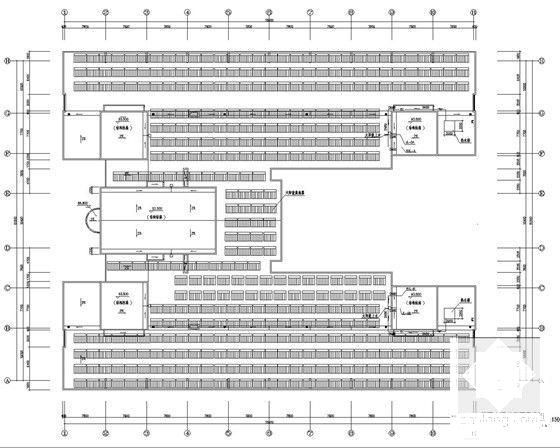

屋面太阳能平面图

冷水系统原理图

排水系统原理图（1）

热水系统原理图

虹吸雨水系统图

自动喷淋系统原理图
