物流配送库房给排水CAD施工图纸（虹吸雨水系统）
- 附件设计说明：有
- 功能：工业园,其他
- 设计内容：给水系统,雨水排水系统, 消防系统
- 设计阶段：施工图设计
- 参考图纸：10-20张
- 管道方式：架空
- 设计年代：近代
附件详情
- 给水排水设计总说明
- 资料目录图例
- 材料表选用标准图集
- 消防供水系统原理图
- 一层给排水平面图
- 一层自动喷淋平面图
- 二层给排水平面图
- 二层自动喷淋平面图
- 屋面雨水排水平面图
- 消火栓系统图
- 自动喷淋系统图
- 管道支架做法大样图
- 屋面雨水排水系统图
- 水泵房给排水平面放大图
- 水泵房剖面图、轴测图
- 卫生间给排水平面放大图
附件详情
该项目为2万平米物流配送库房，建筑面积及基底面积：总建筑设计面积：20612.66平方米，其中地上建筑设计面积：20475.9平方米，地下建筑设计面积：136.76平方米，建筑基底面积：9590.4平方米。建筑设计规模等级：大型建筑，设计使用年限50年。建筑层数：地上2层，局部夹层，建筑高度21.15m，一层层高11m，二层层高7.5m，夹层层高5.5m，地下水泵房层高4.9m。
，共12张。

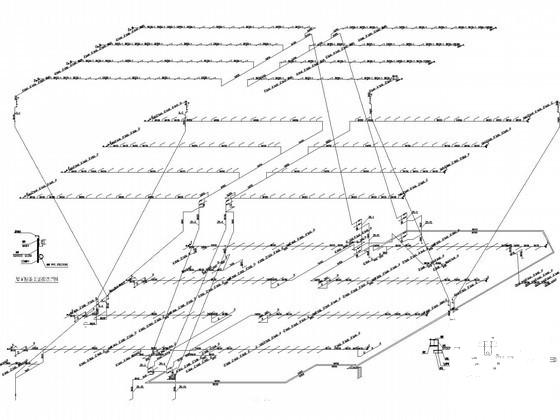

自动喷淋系统图

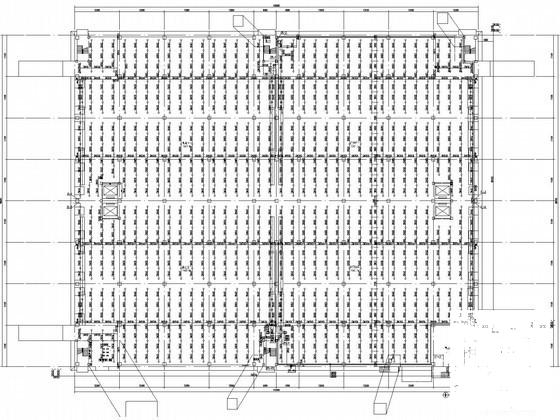

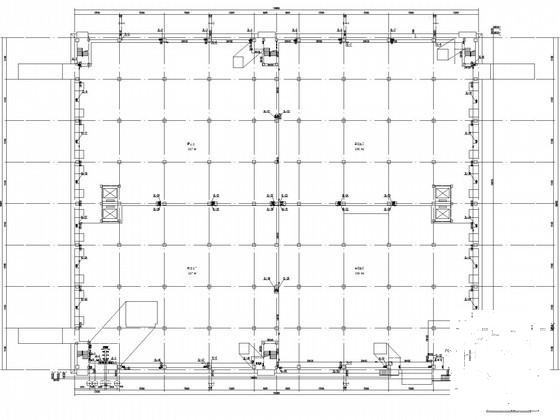

一层给水排水消火栓平面图

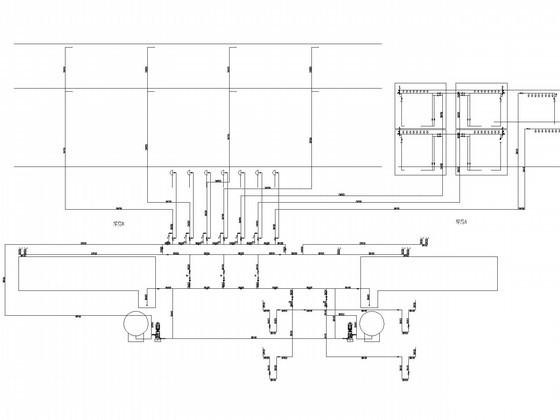

消防供水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.46 MB
- 收藏次数：0
-
文件名称：
附件-995859568579095707906.rar
