27层科技园综合办公楼给排水CAD施工图纸（虹吸雨水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,餐饮
建筑高度类型：高层建筑
建筑设计面积：18.8万平方米
建筑地上层数：27层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：61张
设计年代：近代
地下室用途：车库,设备用房,其它
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
供水方式：市政供水,分区供水
供水分区：两区
排水体制：污废分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：虹吸雨水
大样节点：水箱,泵房,厨房,卫生间

附件详情

设计说明
图例及主要设备表
给水管道原理图
中水管道原理图
污水管道原理图
废水管道原理图
雨水管道原理图
消火栓管道原理图
三层以下消火栓管道轴测图
自动喷水管道原理图
地下三层~地下一层给排水平面
地下三层~地下一层消防平面
地下二层喷洒干管平面
一层~四层给排水及消防平面
带阳台层给排水及消防平面（带5,11,20,23层）
不带阳台层给排水及消防平面（带6,9,12,13,16,18,19,21,22层）
八层消火栓分区层平面（带7,14,15层）
十层给水分区层平面（带17层）
二十四层~二十七层给排水及消防平面
给水泵房放大图
消防泵房及报警阀室放大图
报警阀室放大图
屋顶水箱间放大图
卫生间大样及管道透视图
潜水泵坑平面放大及剖面图
厨房平面放大图
中水机房平面布置及流程图
中水机房土建条件图
虹吸雨水系统图

附件详情

本稿件为科技园综合办公楼给排水施工图纸（含虹吸雨水系统），工程性质为综合办工用房。总建筑面积18.8万平米，建筑总高度为99.90米。该项目地上25层，地下3层。该项目为一类高层建筑，建筑耐久年限为一级，耐火等级为一级。该项目建筑首层地面设计标高 0.00相当于绝对标高51.00m，室内外高差为300mm。
设计内容：给水系统、热水系统、中水系统、排水系统、雨水系统、消火栓系统、自动喷洒系统和水喷雾灭火系统。
，61张图纸

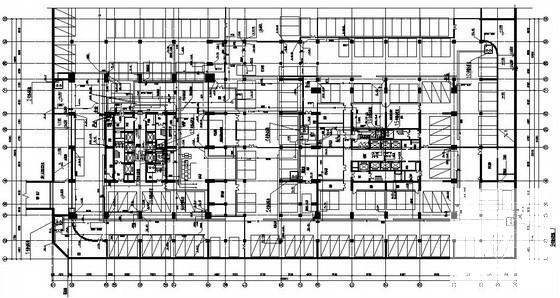

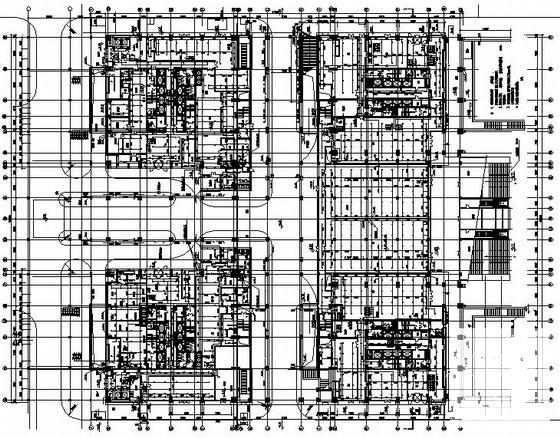

地下三层西区给排水平面

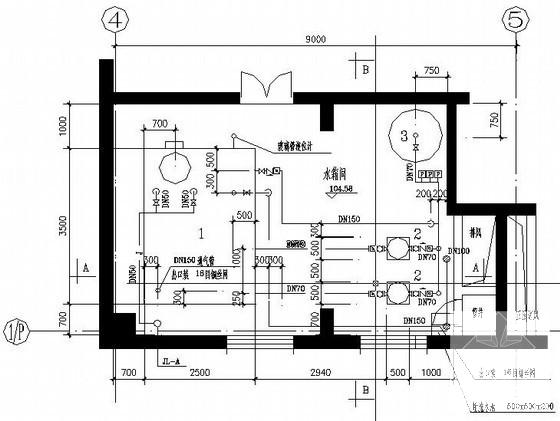

屋顶水箱间放大图

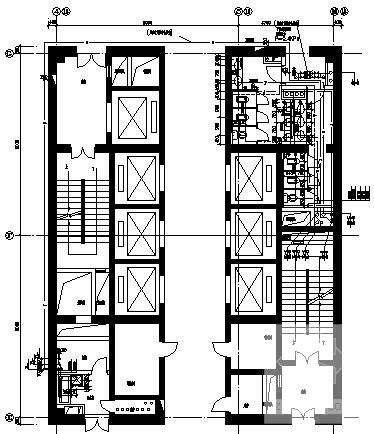

卫生间，开水间平面放大图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
