3层展览馆给排水CAD施工图纸（虹吸雨水）

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：9517平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
地下室用途：车库,其它
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：无
排水体制：污废分流,雨污分流
排水技术：重力排水,虹吸雨水（满管）
雨水重现期：50年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
大样节点：卫生间
项目所在地：安徽

附件详情

给排水设计总说明图例
虹吸式雨水排水系统设计说明
虹吸雨水系统图
生活给水系统原理图
生活污水系统原理图
生活污水系统原理图
消火栓系统原理图
集水井大样
地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
屋顶给排水平面图
自动喷淋平面图

附件详情

项目概要：本项目位于安徽，该项目为三层展览馆，建筑高度小于24米，中庭吊顶高度小于12m。建筑设计面积：9517.59平米家，其中基底面积：3738.12平米，地下层面积：990.75平米；建筑设计结构形式为框架结构；建筑层数为3层；建筑高度17.3米屋面防水等级：Ⅰ级；地下室防水等级：Ⅱ级。
该资料系统包括：消火栓给水系统、自动喷淋给水系统、建筑灭火器配置、生活给水系统、生活污水系统、雨水系统。
，共计15张图纸；

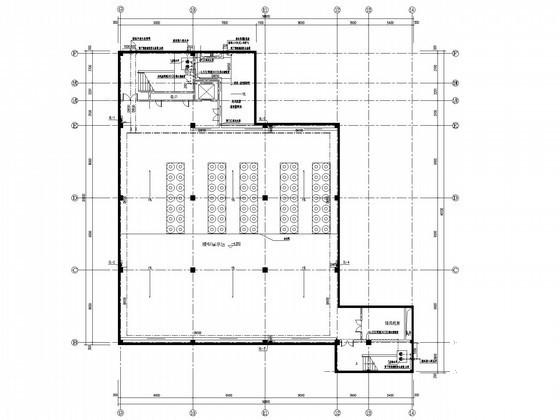

地下一层给排水平面图

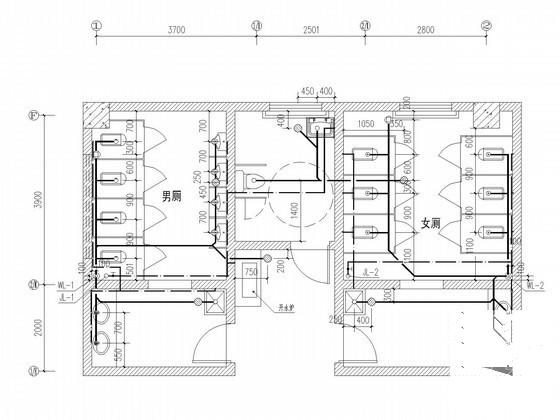

二层卫生间给排水平面图

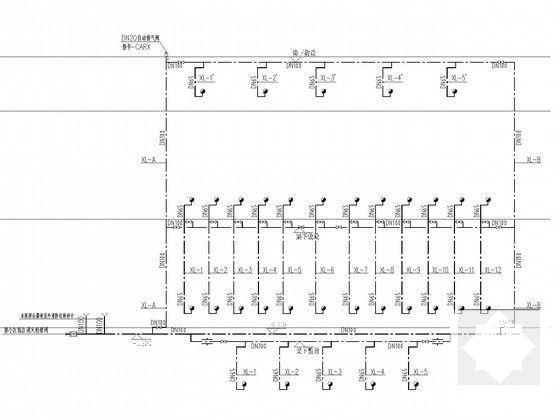

消火栓系统原理图

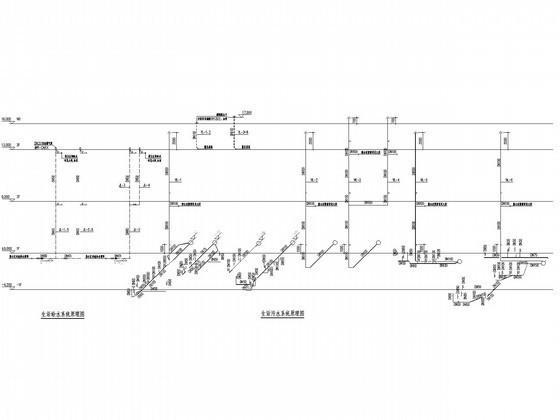

给排水系统原理图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
