物流中心给排水CAD施工图纸（虹吸雨水）

资料简介
赚取积分

附件设计说明：有
功能：工业园
设计内容：给水系统, 污水排水系统, 废水排水系统, 消防系统
设计阶段：施工图设计
参考图纸：20张以上
设计年代：近代

附件详情

资料目录
采用标准资料目录、主要设备材料表
室内给排水设计、施工说明及图例
给排水平面图
喷淋平面图
屋顶、机房层给排水平面图
给水、自动喷淋给水系统原理图
消火栓给水系统原理图
发电机房、变配电房气体灭火详图
排水系统图
虹吸雨水设计说明、虹吸雨水系统图
水泵房大样图
屋顶消防水箱大样图、集水井排水系统图
卫生间给排水大样图

附件详情

建筑用地红线范围内的生活及消防给排水设计。其中包括：生活给水系统、室内、外消火栓给水灭火系统、自动喷水灭火系统、七氟丙烷气体灭火系统、生活污、废水排水系统、雨水排水系统等等。
总建筑面积45348.17m,地下一层设备用房及车库，地上一层至六层为仓储用房。建筑高度为：29.80m；建筑总体为：239777.74 m ;建筑类别:一类高层；耐火等级：一级。

大图27张

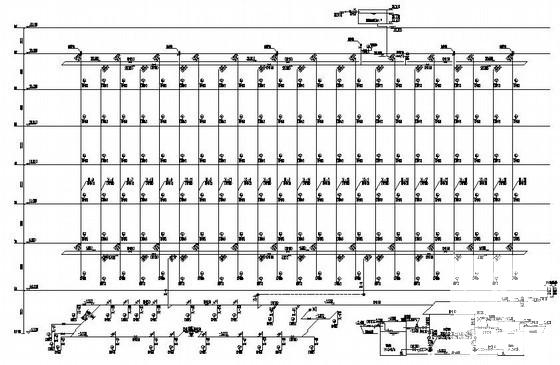

消火栓给水系统原理图

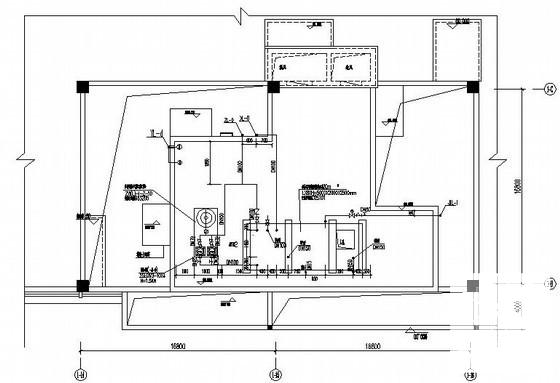

屋顶消防水箱平面图

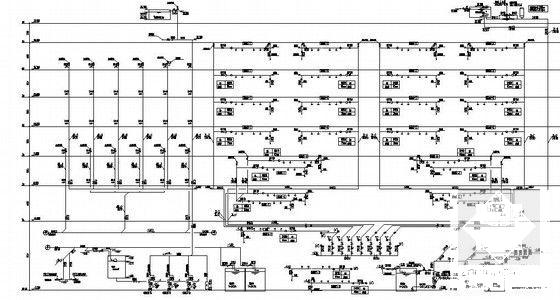

自动喷淋给水系统原理图

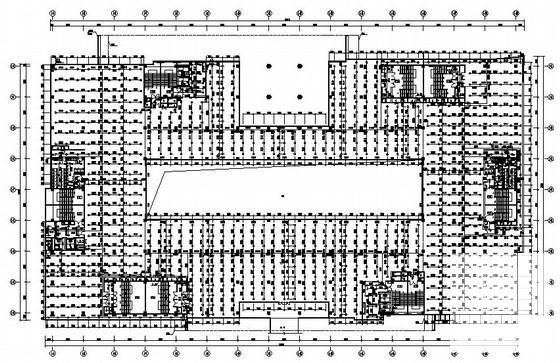

喷淋平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
