4层体育馆给排水CAD施工图纸（消防炮系统、虹吸雨水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：体育
建筑高度类型：多层建筑
建筑设计面积：39420.04平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
供水方式：市政供水
供水分区：无
排水体制：污废合流
排水技术：重力排水
雨水重现期：10年
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
特殊系统：气体消防,虹吸雨水,消防炮
大样节点：水箱,泵房,气体灭火,卫生间
项目所在地：四川

附件详情

资料目录图例主要设备和材料表
主要设备和材料表
室外给水排水设计施工总说明
给排水总平面布置图
室外管道高程计算表
室外井高程计算表
给排水设计总说明
各楼层给排水平面图
各楼层喷淋平面图
排水系统图
给水系统图
消防车取水井剖面示意图
固定消防炮给水系统图
自动喷水灭火系统图
消火栓给水系统图
虹吸雨水系统图
水箱间大样图
消防水池及泵房放大平面图
泵房剖面图
卫生间大样图

附件详情

本稿件为某体育馆给排水全套施工图纸（含消防炮系统、虹吸雨水系统），建筑层数、高度：主体一层，局部四层，屋盖高处高度约为33米，地下1层；总建筑面积39420.04平方米；工程为建筑高度大于24m的单层公共建筑，地上建筑耐火等级为二级，地下建筑耐火等级为一级。体育建筑等级为乙级、停车数量：机动车308辆（地下）。
设计范围：建筑用地红线范围内的室外给水排水、消防等管道系统及小型给水排水构筑物。
，共30张图纸。

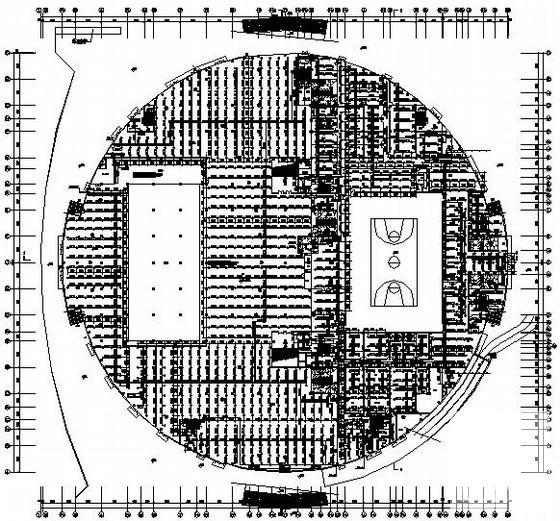

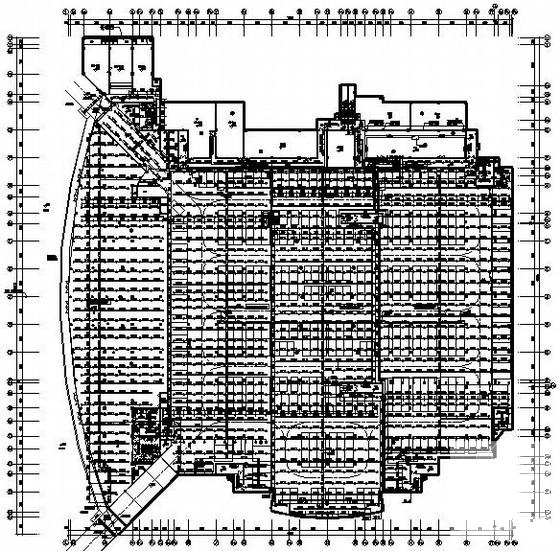

标高±0.000层喷淋平面图

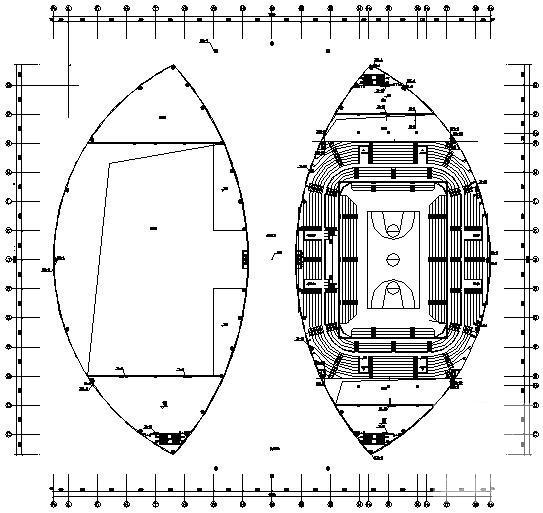

标高7.500层给排水平面图

消防水池及泵房放大平面图

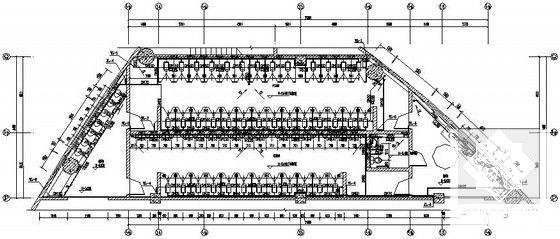

20#卫生间大样图

虹吸雨水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
