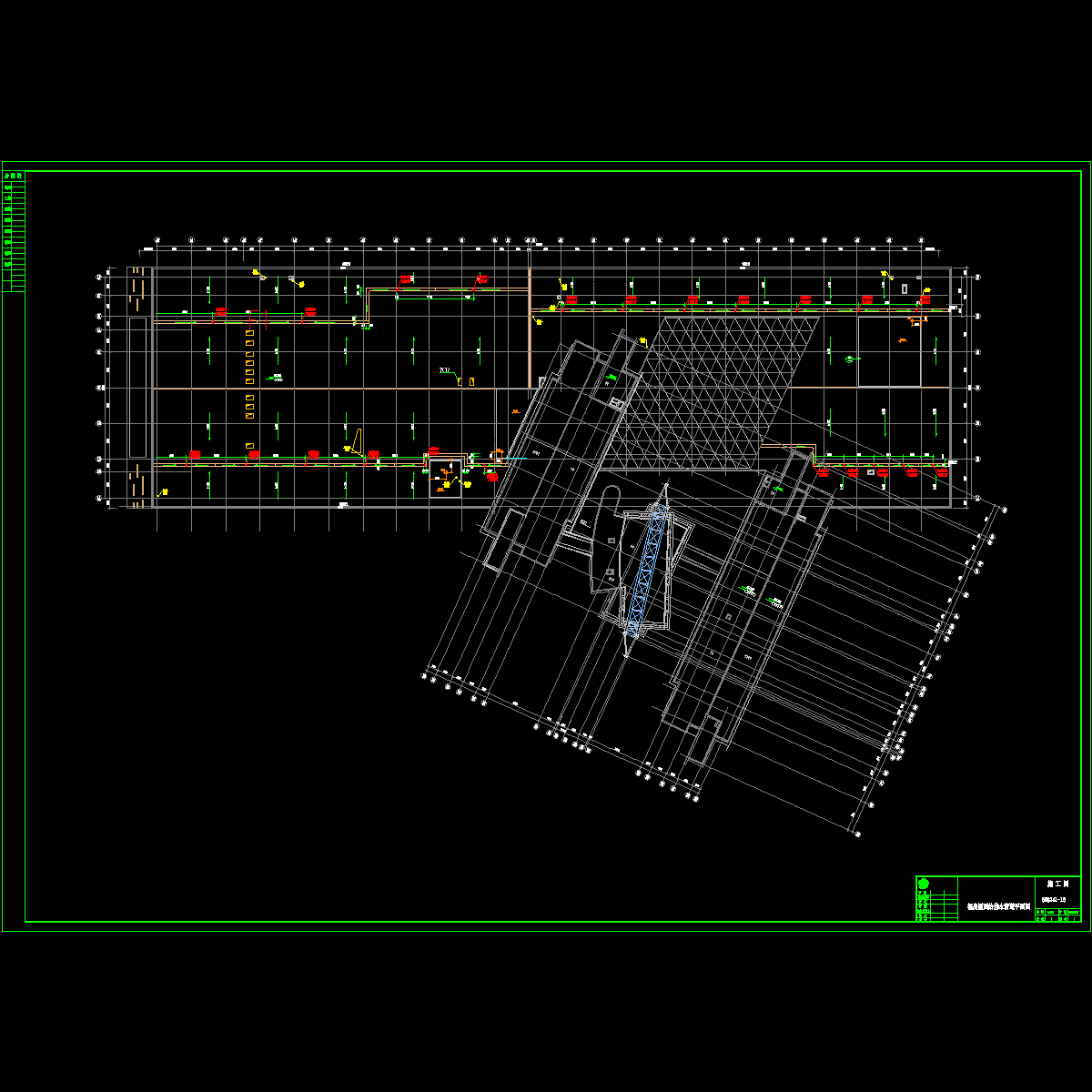

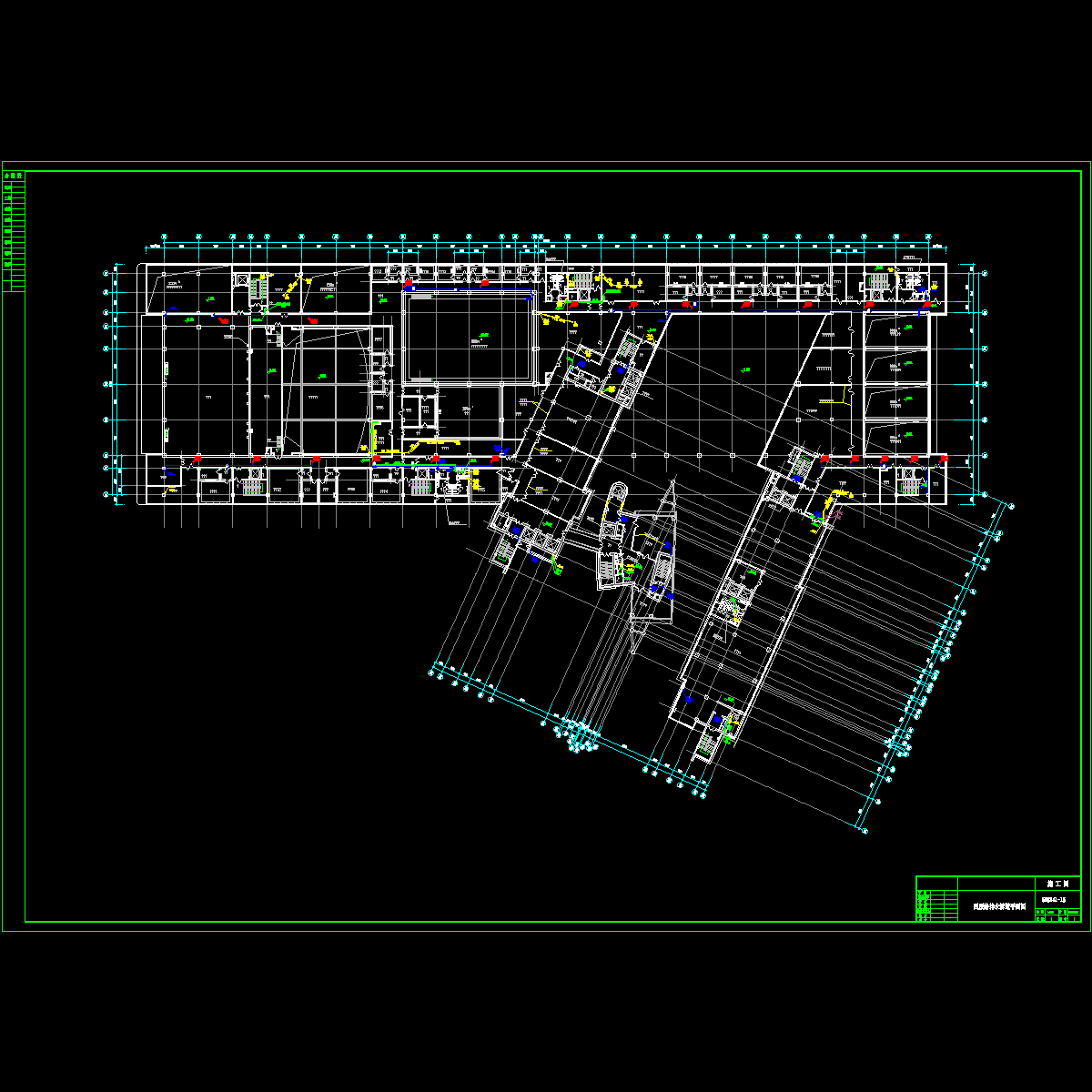

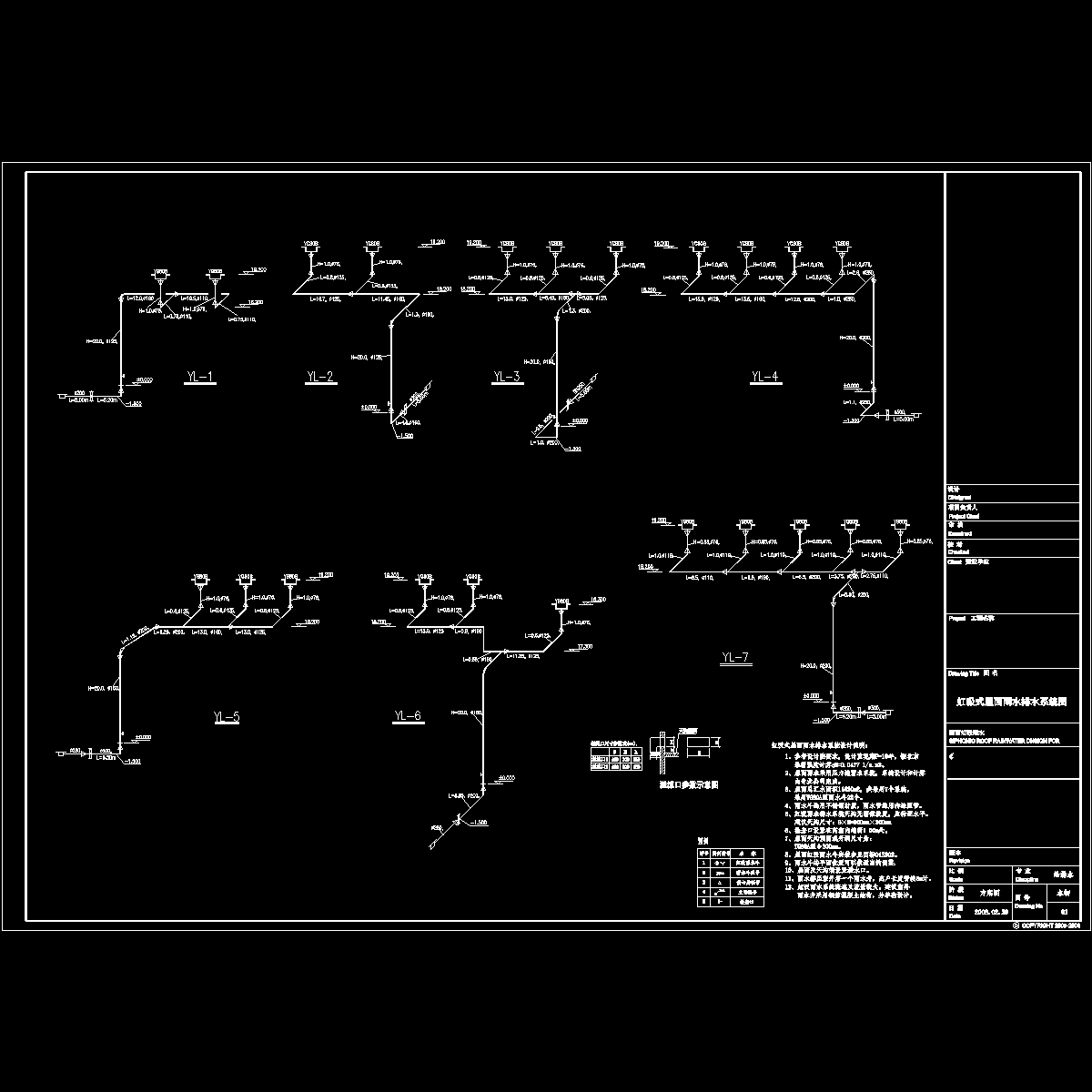

广电中心虹吸雨水图纸.dwg

虹吸式屋面雨水排水系统设计说明： 　　1、参考设计院要求，设计重现期P=10年，按北京暴雨强度计算q5=0.0477 l/s.m2。 　　2、屋面雨水采用压力流雨水系统，系统设计和计算由专业公司完成。 　　3、屋面总汇水面积11430m2，共采用7个系统，采用YG80A型雨水斗22个。 　　4、雨水斗选用不锈钢材质，雨水管选用内涂塑管。5、虹吸雨水排水系统天沟无需做坡度，应保证水平。建议天沟尺寸：B×H=500mm×300mm 　　6、检查口设置在离室内地面1.00m处。 　　7、屋面天沟预留或开洞尺寸为：YG80A型φ300mm。 　　8、屋面虹吸雨水斗安装参见国标01S302。 　　9、雨水斗的平面位置可以做适当的调整. 　　10、屋面及天沟须设置溢水口。 　　11、雨水排至室外第一个雨水井，出户长度暂按5m计。 　　12、虹吸雨水系统流速及流量较大，建议室外雨水井采用钢筋混凝土结构，并单独设计。
