5层大型购物娱乐商业中心给排水消防及虹吸雨水系统CAD施工图纸

附件详情

一、项目概要及设计范围

该项目为购物及娱乐商业体建筑中大型超市与综合娱乐大楼.

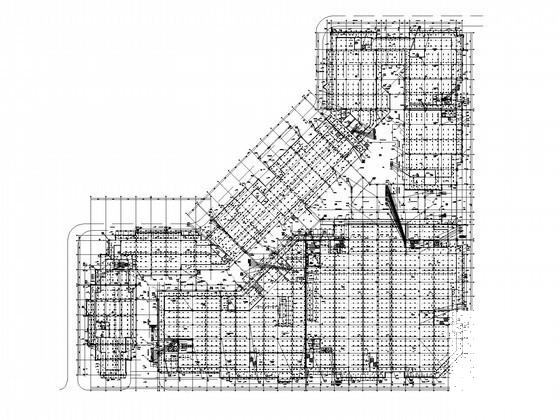

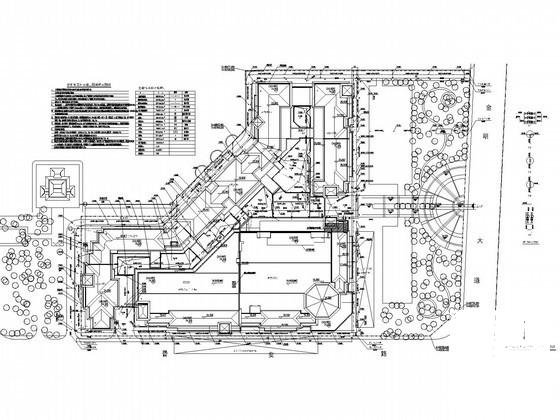

该项目设计范围包括红外范围内的建筑室内给水、消防、排水、雨水等系统以及室外局部给水排水系统。

二、系统设计

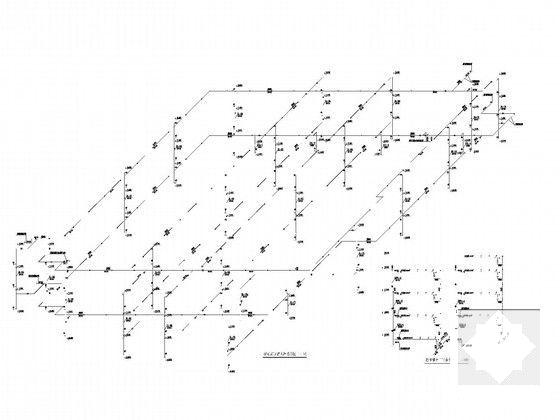

1.生活给水(冷水)系统
1)．水源:市政给水管网供水压力约为 0.20~0.30 MPa。
2)．最高日总用水量为 390 m{3}/d，最高日最大小时用水量为 51.3m{3}/h.

2.污废排水、通气系统
1)．该项目室内排水采用污、废水分流制；
2)．生活粪便污水经化粪池处理；地上部分含油废水经室外隔油池处理后与废水汇合后纳入大市政污水管网；

3. 雨水系统
1)．雨水采用有组织排水系统，屋面雨水收集后经立管排至室外雨水管网；阳台雨水、空调冷凝水管采用间接排水，排到室外散水或知名地产等。
2)．设计重现期：屋面采用 P＝5 年，降雨强度q：3.89L/S x 100m{2}室外地面采用 P＝2年。
3)．重力流屋面雨水斗采用87型和侧入式雨水斗。

4.虹吸雨水系统

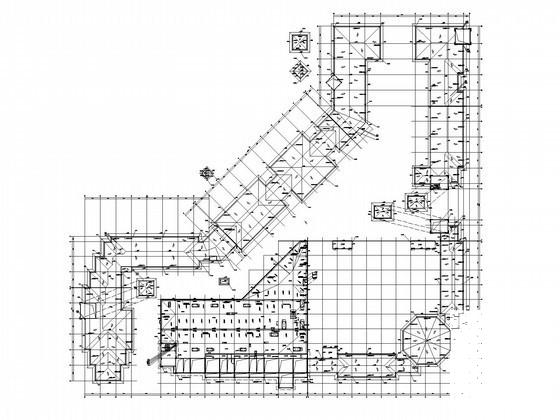

该项目影院及超市屋面雨水排放采用虹吸式雨水排放系统,主楼屋顶均按重力排水设计。
1).根据开封市暴雨重现期p=5年的 5分钟暴雨强度值，进行虹吸雨水系统设计。
2).根据开封市暴雨重现期p=50年的 5分钟暴雨强度值，进行虹吸雨水系统溢流校核，采用设溢流口解决雨水溢流问题；
3)雨水斗采用铝锰合金材质，长期使用斗体不会产生锈腐蚀；

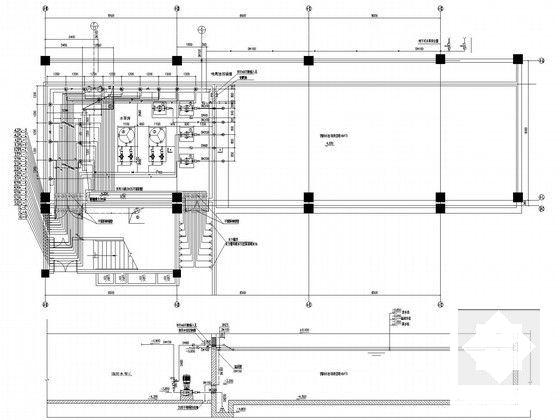

5.消火栓系统
1)．该项目建筑高度20.000米, 二类多层综合楼建筑，室内消火栓用水量为30L/S，室外消火栓用水量为30L/S,火灾延续时间均为3小时。
2)．室外消防给水管道与室外生活给水管道合用，由市政给水管网直供，水源同生活给水系统。
3)．室内消火栓： 采用SG24D65Z-P型(04S202/20-甲型)带灭火器箱软管卷盘组合式消防柜。
