4层体育场馆建筑给排水CAD施工图纸（消防水炮虹吸雨水）(自动喷水灭火系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：教育,体育
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统
供水设备：水泵站
供水方式：市政供水,变频供水
供水分区：两区
排水体制：雨污分流
排水技术：重力排水,虹吸雨水（满管）
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统,虹吸雨水,消防炮
大样节点：泵房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：江苏

附件详情

资料目录
给水排水设计总说明
设备和主要器材表
给排水图例
生活给水系统原理图
排水系统原理图
雨水系统原理图
消火栓系统原理图
自动喷水灭火系统原理图
自动消防水炮灭火系统原理图
体育馆一层给排水平面图
地下层给排水平面图
体育馆二层给排水平面图
体育馆三层给排水平面图
体育馆四层给排水平面图
体育馆屋顶层给排水平面图
生活泵房给排水详图
报警阀间详图
卫生间给排水平面放大图、系统图
卫生间给排水平面放大图、系统图
热交换室给排水放大图和系统图
太阳能及热水系统原理图
系统说明
虹吸雨水系统原理图

附件详情

该项目位于江苏，是一体育馆项目，体育馆：观众座席5177人，其中固定座席4013人，活动座席1164人，含无障碍座席观众席6人。地上共四层，建筑高度为建筑高度为23.35米，可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场馆运营区。
设计范围：给水排水、消防等管道系统；
，共计28张图纸；

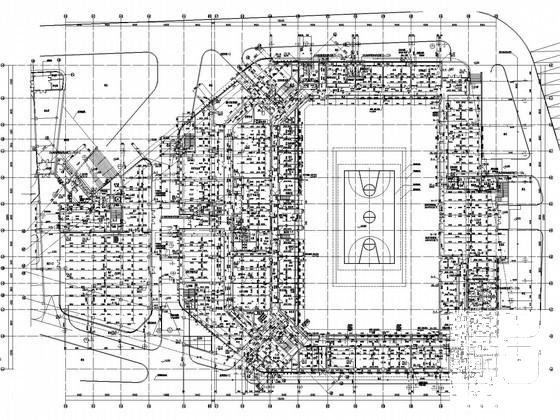

一层给排水平面图

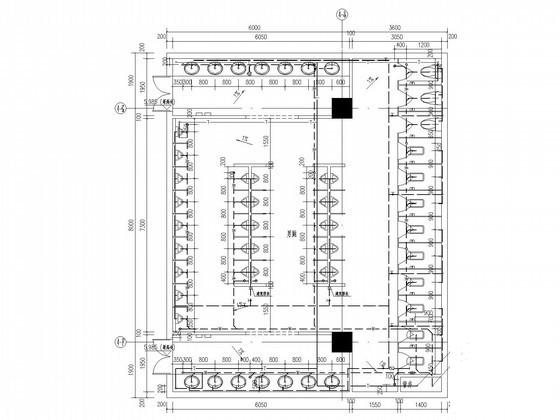

卫生间给排水平面放大图

地下室生活给水泵房详图

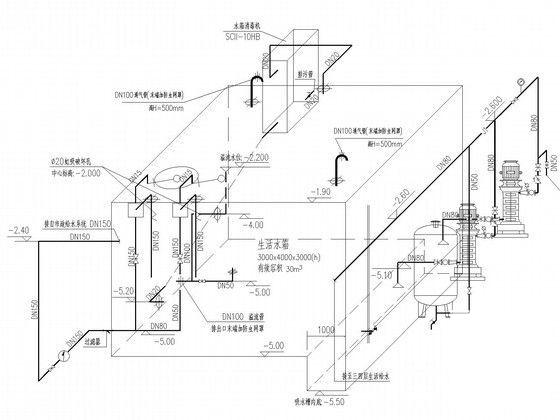

地下室生活给水泵房轴侧图

热水给水系统原理图

自动喷水灭火系统原理图

室内消火栓系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
