41905平米4层购物中心给排水及消防施工图纸
- 附件设计说明：有
- 建筑类别：商业建筑
- 建筑层数：多层建筑
- 建筑设计面积：41905平方米
- 建筑高度：18.90m
- 地上楼层：4层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给水系统, 污水排水系统, 消火栓系统, 喷淋系统
- 地下室：其它
- 参考图纸：20-50张
- 设计年代：近代
附件详情

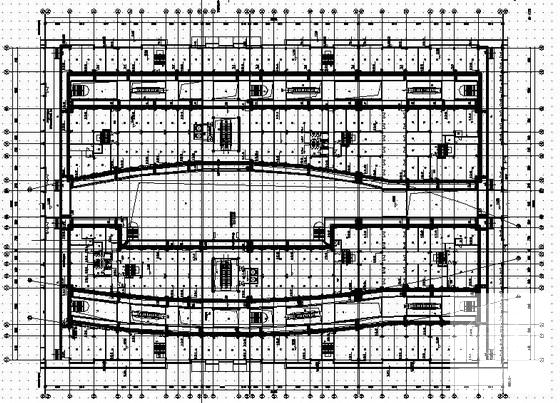

- 1 各层给排水平面图
- 2 屋面平面图
- 3 自动喷淋平面图
- 4 给排水系统图

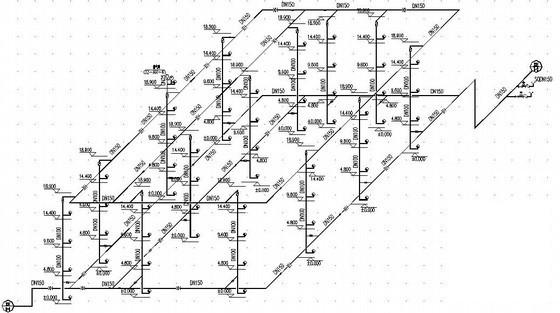

- 5 消火栓给水系统图
- 6 自动喷淋给水系统图

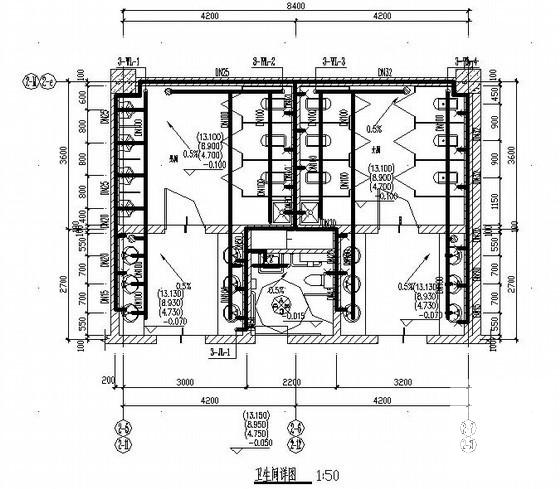

- 7 卫生间 节点详图
- 8 建筑物轴立面图
附件详情
安徽某大型四层购物中心消防及
给排水施工图
纸；建筑占地面积8601平方米，建筑面积41905平方米，地上4层，建筑高度18.90米，建筑防火分类：多层；建筑耐火等级：地上二级，这份参考资料主要为室内给水排水系统设计及
消防系统
设计。
23张

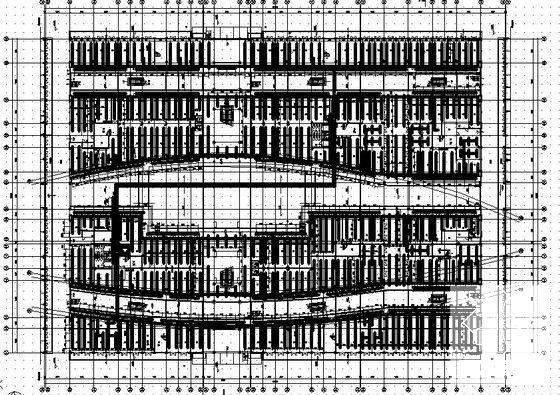

喷淋 平面布置图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
给排水消防施工图纸 - 1 -
给排水消防施工图纸 - 2 -
给排水消防施工图纸 - 3 -
给排水消防施工图纸 - 4 -
给排水消防施工图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：7.58 MB
- 收藏次数：0
-
文件名称：
附件-995860598957786690687.zip
