3层消防站传达室给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：1305平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 大样节点：厨房,卫生间
- 项目所在地：湖南
附件详情
- 给排水设计说明

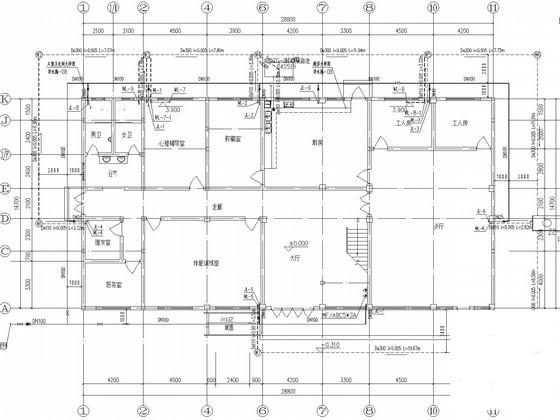

- 给排水平面图
- 给水系统原理图
- 排水系统原理图
- 雨水系统原理图
- 热水系统原理图
- 卫生间、厨房给排水大样图
附件详情
生活配套用房建筑层数3层，建筑高度10.8米。总建筑面积1305平米，设计范围包括室内室外给水排水、消防、灭火器布置。消防站综合楼建筑层数4层，建筑高度16.95米。
，共21张。

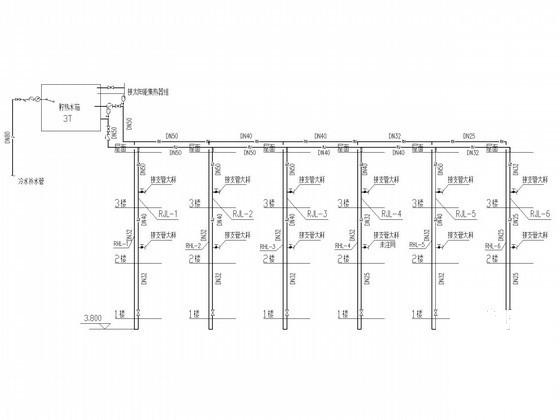

热水系统原理图

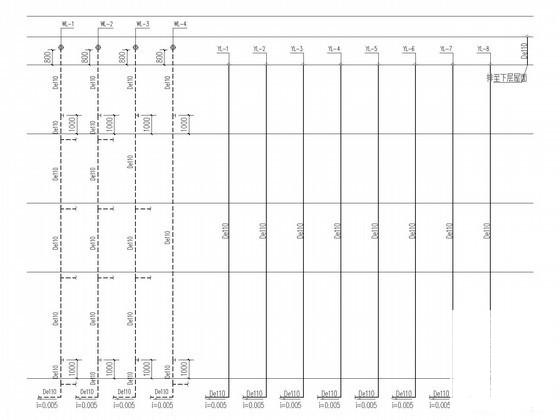

雨水及排水系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：8.23 MB
- 收藏次数：0
-
文件名称：
附件-995859599689756577779.rar
