机场消防救援工消防站暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 项目所在地:广东
设计总说明:1、项目概要:该项目为 广东省机场消防救援工消防站 暖通施工图 2020 。本楼主要是由消防车库和消防员办公、会议、值班宿舍和厨房、餐厅组成的多功能办公建筑。
2、设计范围:这份参考资料的设计内容包括建筑物的通风、空调系统、防排烟系统。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

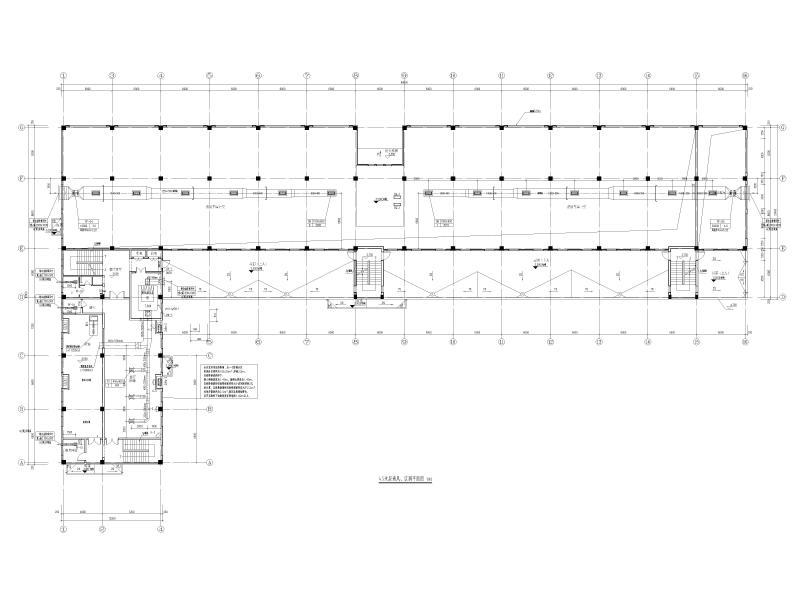

  • 4.5米层通风、空调平面图
    4.5米层通风、空调平面图

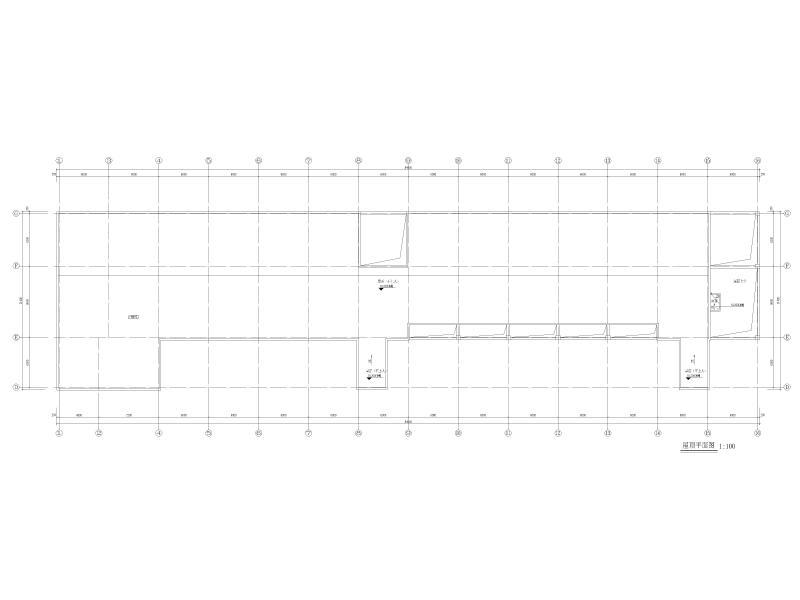

  • 屋顶平面图
    屋顶平面图

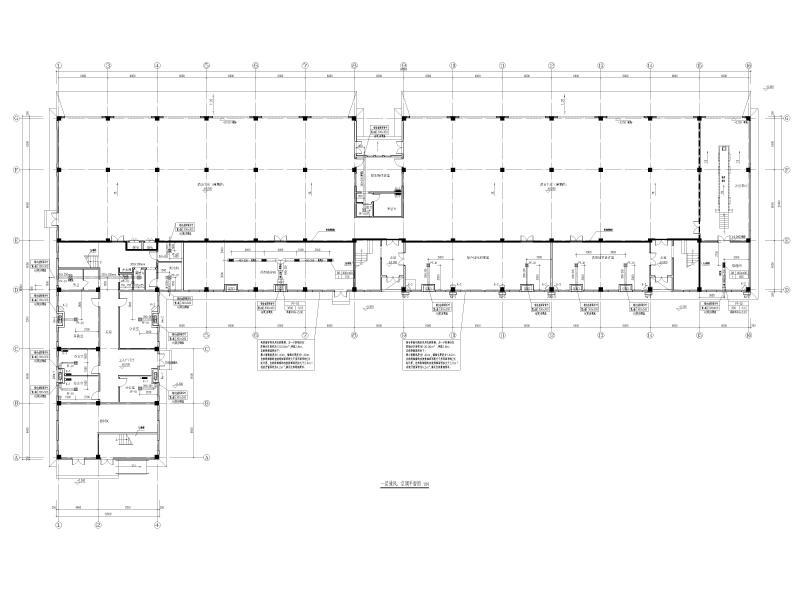

  • 一层通风、空调平面图
    一层通风、空调平面图
以上是部分截图,请下载附件后查看完整高清内容
