机场直燃机房暖通空调系统设计施工图纸
- 设计详细说明：有
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 建筑设计面积：40000平方米
- 建筑地下层数：1层
- 图纸设计深度：方案(初设图)
- 参考图纸：5张
- 设计年代：近代
- 设计内容：空调,采暖,冷热源,机房
- 采暖系统：散热器供暖
- 送风方式：散流器送风
附件详情
一、项目概要：

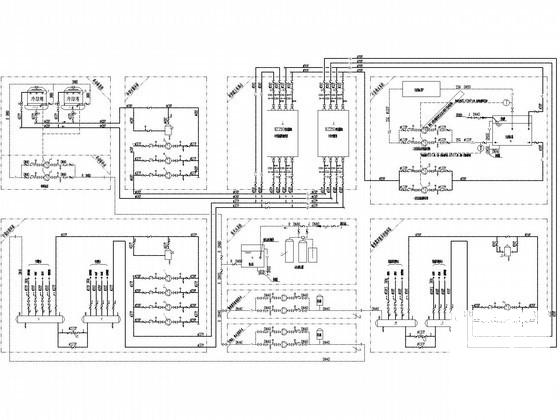

该项目为机场南航港务区---直燃机房项目，空调及采暖对象主要为办公区、住宿区、食品区等非节能建筑，建筑最高按24m计，空调面积:25000m2，散热器采暖面积:15000m2。图纸内容包含设计施工说明，主要设备材料表及图例，直燃机空调系统原理图，直燃机房主要设备布置平面图，直燃机房空调水管道布置平面图，直燃机房采暖及生活热水管道布置平面图等...
二、冷热源：直燃机组...

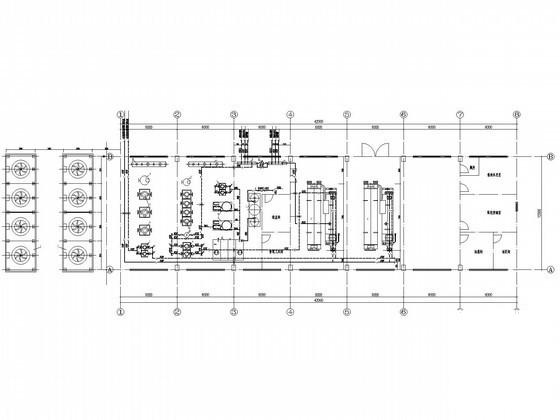

直燃机房采暖及生活热水管道布置平面图

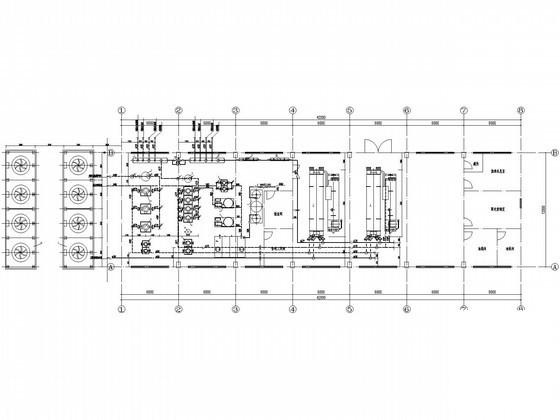

直燃机房空调水管道布置平面图

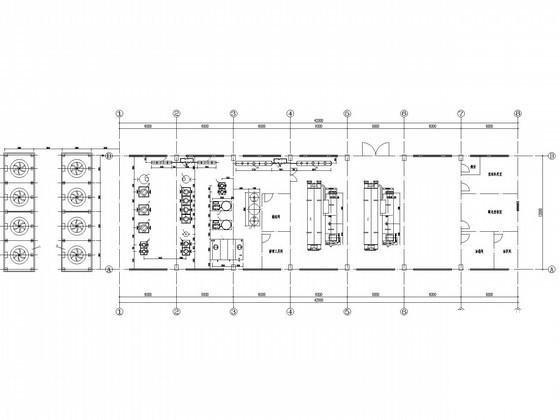

直燃机房主要设备布置平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
空调系统机房设计 - 1 -
空调系统机房设计 - 2 -
空调系统机房设计 - 3 -
空调系统机房设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.3 MB
- 收藏次数：0
-
文件名称：
附件-995858575987955057795.rar
