18层五星级酒店暖通空调全系统设计CAD施工图纸（制冷机房）

一、项目概要：

该项目位于甘肃省，是一个高层五星级酒店建筑项目，总建筑面积41700m2，，地下二层为后勤服务用房和设备机房、与大商业、办公楼、住宅车库相通。建筑总高度87.95米，地上十八层，一层为大堂，层高7米；二至三层为餐饮和会议，层高6米；四层为洗浴、泳池，层高6米，五至十八层为客房，层高3.8米。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，制冷机房平面布置图，制冷机房管路平面图，制冷系统原理图，热力站换热系统原理图，锅炉房 平面布置图 ，锅炉房管路平面图，锅炉房系统原理图，防排烟系统原理图，空调通风系统原理图，空调水系统原理图，冷却水系统原理图，风管平面图，水管平面图，空调设备控制原理及接管大样图，管井大样图，空调机房大样图等...

二、空调系统：

1.冷热源：采用离心式冷水机组，螺杆式冷水机组，分体空调，市政管网，锅炉...

2.风系统：采用风机盘管加新风系统，全空气空调系统...

3.水系统：采用四管制，同程系统...

三、 通风防排烟 系统：

通风系统：

各主要设备用房均设置通风系统，具体设置参见前表。地下厨房、锅炉房及地上封闭厨房均设置事故排风系统，换气次数>12次/h，在室内外设便于操作的控制开关。变配电室、网络机房和消控室设置事故后排风系统，在室内外设便于操作的控制开关；事故灭火时关闭通风系统上的电动阀门...

防排烟系统：

各防烟楼梯间及其前室、合用前室分别设置正压送风系统。楼梯间地上地下部分分别设置正压送风系统。防烟楼梯间的加压送风系统：风口设置在楼梯间隔墙上，采用自垂百叶风口，地上每隔2层设置一个，地下每层设置；消防合用前室和防烟楼梯间前室：风口设置在合用前室或前室隔墙上，采用常闭型多叶送风口。火灾时启动着火层及上下两层风口...

四、采暖系统：

大堂、大堂吧、全日餐厅、游泳池及其更衣室、健身房等设置地板采暖。主要出入口设计门斗和两道热风幕（外门电热风幕，内门热水风幕）...

图纸展示：

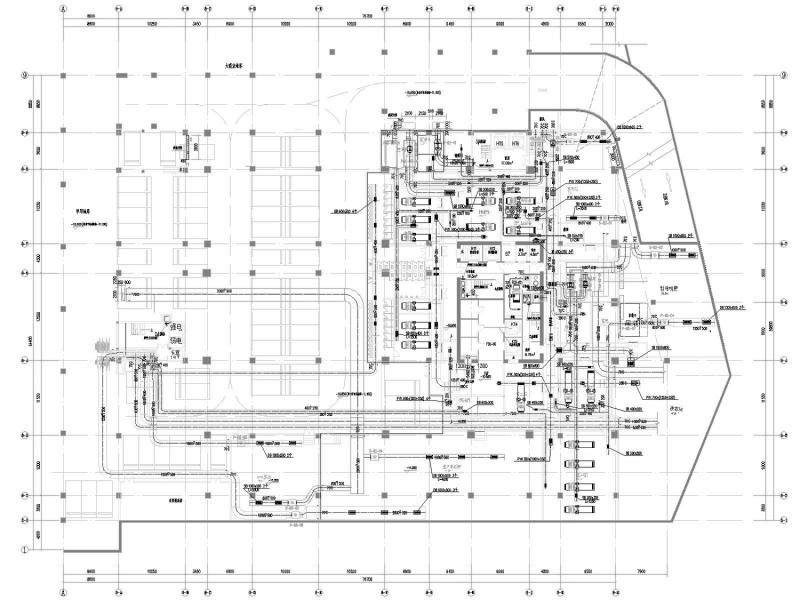

地下二层风管平面图

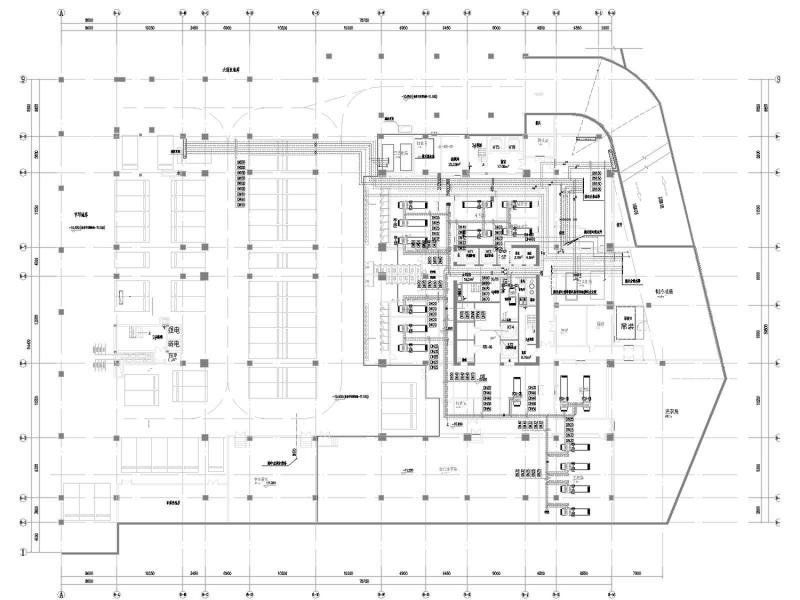

地下二层水管平面图

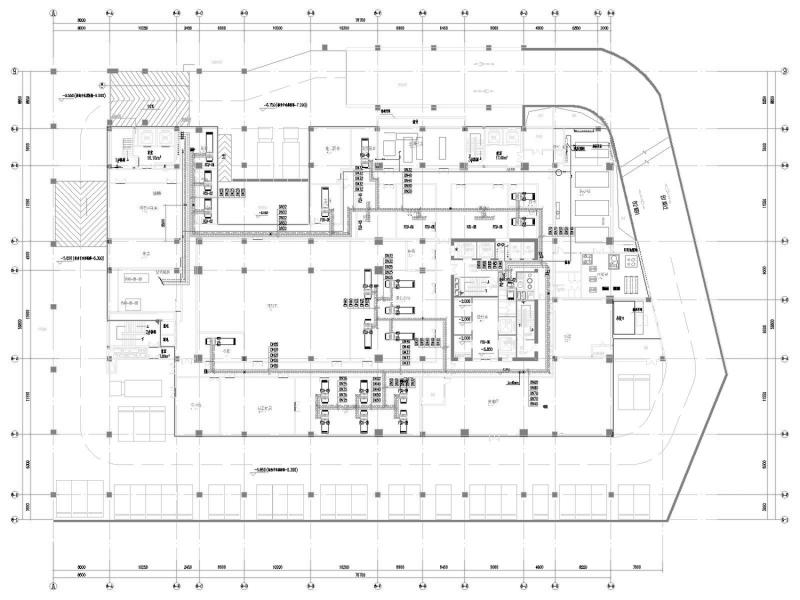

地下一层风管平面图

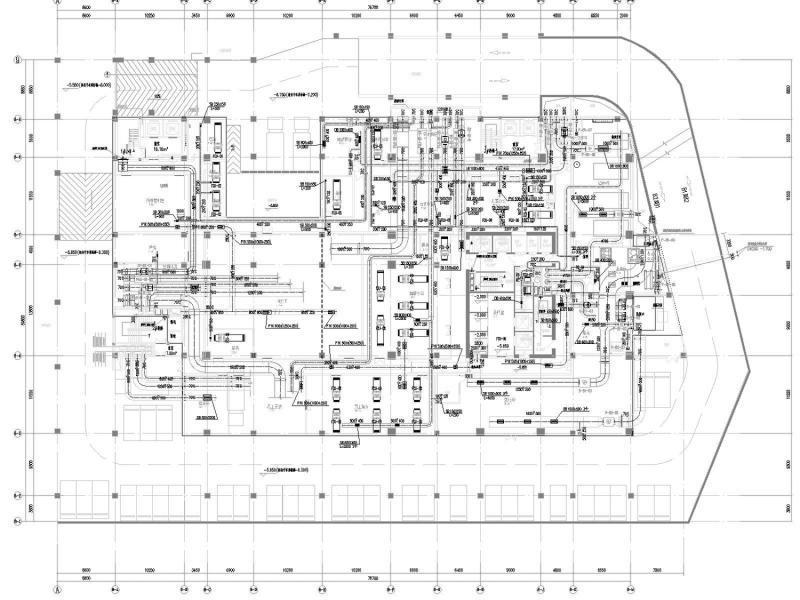

地下一层水管平面图

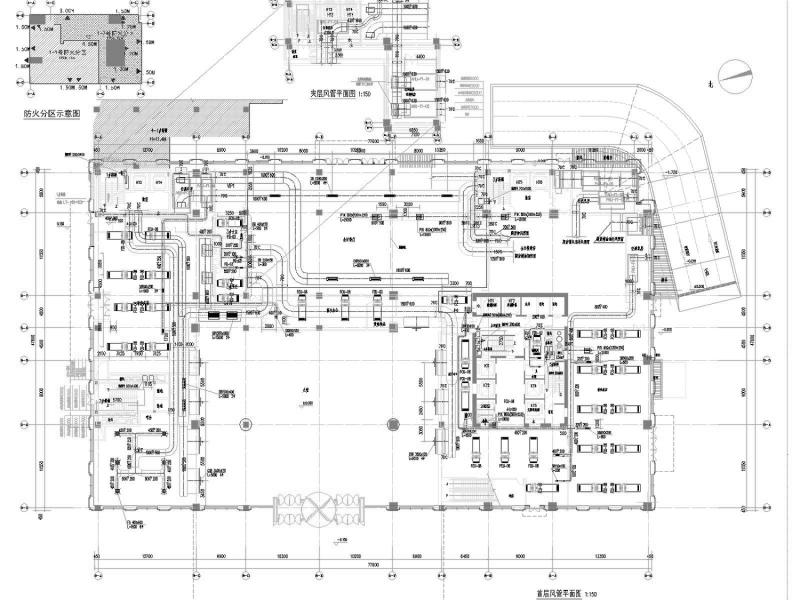

首层风管平面图

首层水管平面图

锅炉房系统原理图

热力站换热系统原理图

制冷系统原理图
