综合高层商务酒店暖通空调制冷系统设计施工图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：商业,酒店,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计面积：32240平方米
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计内容：空调,通风,采暖,冷热源,机房
冷热源：锅炉
空调系统：全空气系统,空气-水系统,制冷剂系统
采暖系统：散热器供暖
全空气系统：定风量
送风方式：散流器送风
项目所在地：广东

附件详情

一、项目概要：

本建筑位于广州市，地上十八层，并有地下室，总建筑面积为32240m2。一层为大堂、商场、大堂吧、办公室，层高4.5m；二层为中、西餐厅、咖啡厅、中餐操作间大堂上空等，层高4.2m；三层为大、小会议室、娱乐空间等，层高4.2m；四层为架空层包括网球场和屋顶花园；五-十八层为标准客房，层高3.3m。地下室为停车场、制冷机房、水泵房、配电室等，层高3.6m。。图纸内容包括设计施工说明、空调风管平面图、空调水管平面图、热水供水平面图、地下室防排烟平面图、空调水系统图、机房平面图等...

二、空调系统：

1.冷热源：冷源采用冷水机组和分体空调；热源锅炉房热水...

2.风系统：一、二、三层用分体空调，其余房间按风机盘管加新风系统....

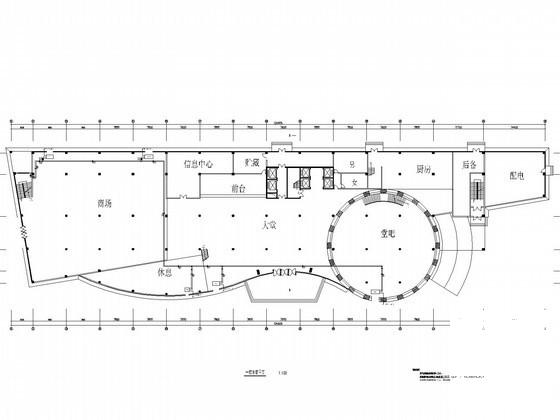

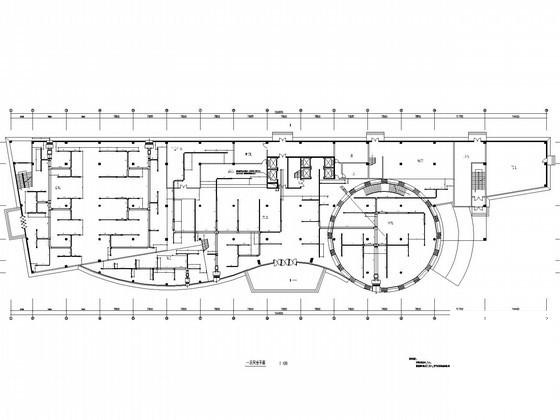

一层水管平面图

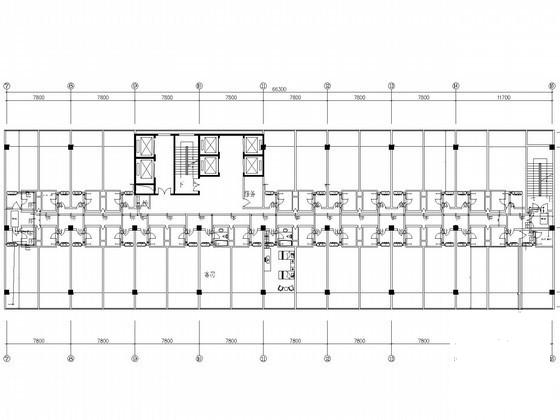

十八层风管平面图

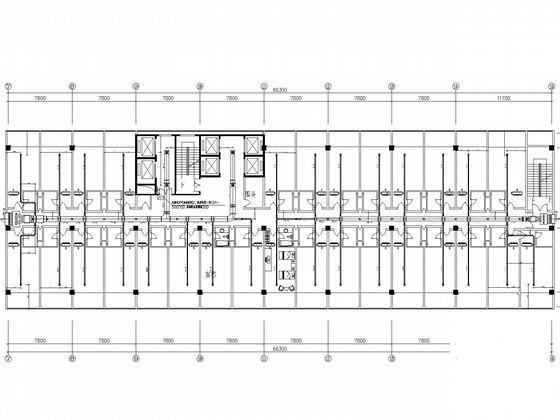

十八层水管平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
