24层商业综合广场暖通空调设计CAD施工图纸(详细图纸丰富)

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业,娱乐,其他
建筑高度类型：高层建筑
建筑设计面积：100000平方米
建筑地上层数：24层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：40张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：市政热网,电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
采暖系统：散热器供暖,热水辐射
全空气系统：单风道
项目所在地：山东

附件详情

资料目录及图例
主要设备材料表
空调、通风设计说明
采暖设计总说明
空调、通风工程安装说明
地下制冷机房设备平面布置图
制冷、供暖工艺流程图
冷却水系统流程图
空调供回水系统图
空调冷凝水系统图
防排烟系统原理图
采暖立管系统图
暖通大样图
设备安装示意图
采暖通风平面图
空调风管平面图
空调水管平面图
地下室通风平面图
机房层暖通平面图

附件详情

稿件为山东某国际广场商业中心及商务办公楼暖通空调设计施工图纸；总建筑面积约10万平米，其中商业中心项目地下一层,地上四层，建筑总高度20.95m。商务办公部分地下一层，地上二十四层，建筑总高度99.80m。
设计内容：商务办公楼的采暖、通风防排烟设计。商业中心的空调通风、防排烟设计，包括设备机房、地下车库、楼梯间、消防前室的通风防排烟设计，商场集中空调设计，影剧院、办公用房空调设计等。

，图纸共40张。

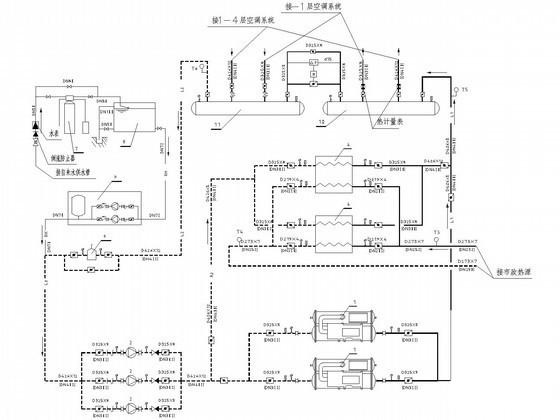

制冷、供暖工艺流程图

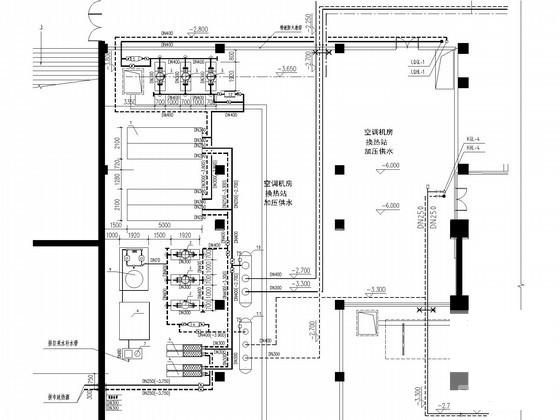

地下制冷机房设备平面布置图

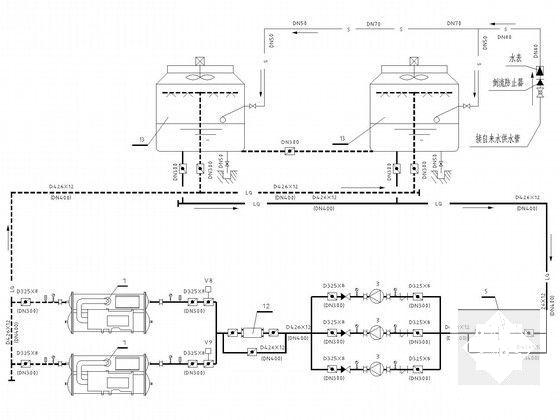

冷却水系统流程图

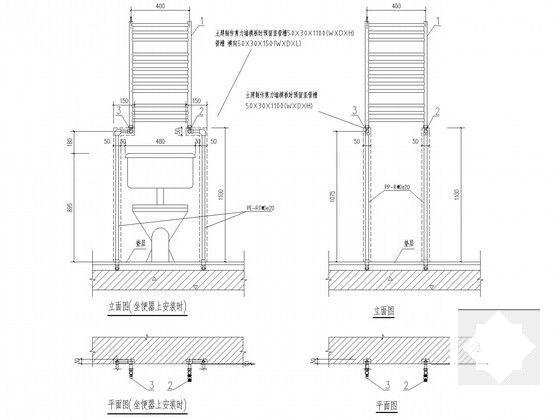

卫生间散热器安装大样图

户内暖气主管及冷水主管与地暖管道交叉时做法

管道井安装大样图

分集水器安装示意图

风机盘管大样

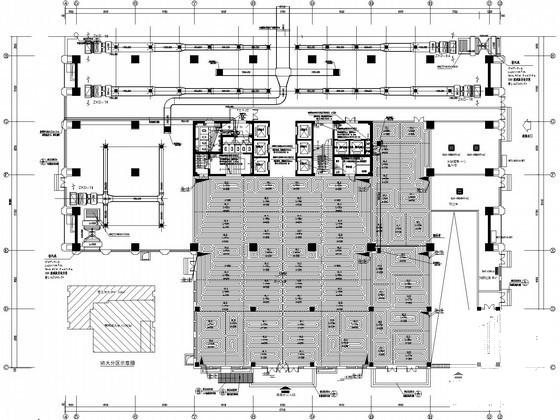

商务办公楼采暖平面图

商务办公楼空调通风平面

商业中心部分空调风管平面

商业中心水平面
