11层商业综合楼暖通空调CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:31760平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房,其它
  • 冷热源:空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:江苏

附件详情

  • 防排烟平面图

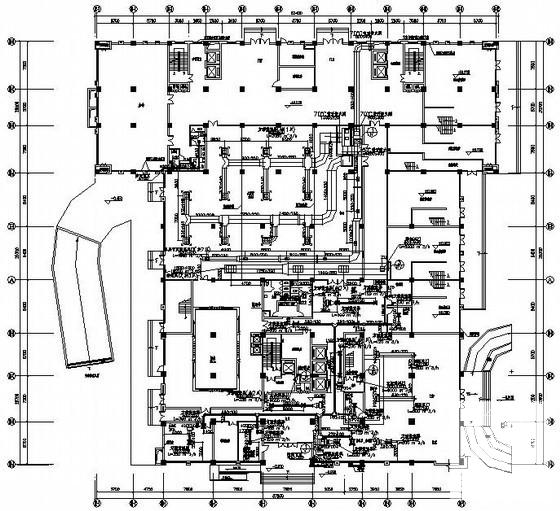

  • 空调风管平面图
  • 空调水管平面图
  • 空调水管系统图
  • 排烟系统图
  • 机房大样图

附件详情

本图为南京某商业综合楼暖通空调施工图纸。该建筑为一类公共建筑,大楼总建筑面积为31760平米,建筑高度为41.9米,地下1层,地上11层。本大楼在建筑类别上分办公和酒店两部分,酒店部分设集中空调系统,办公部分建筑预留空调机位由甲方自理。
负荷总汇:集中空调的建筑面积为12000平方米,冷负荷为990KW,热负荷为925KW。
设计内容:全空气空调系统、风机盘管加新风系统、通风系统、防排烟系统。
设计年代:近代,图纸共20张。

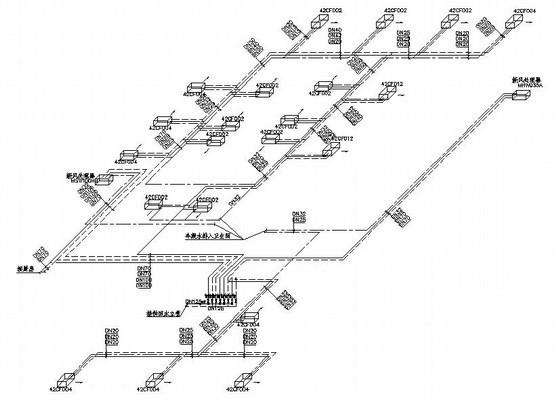

水管系统图

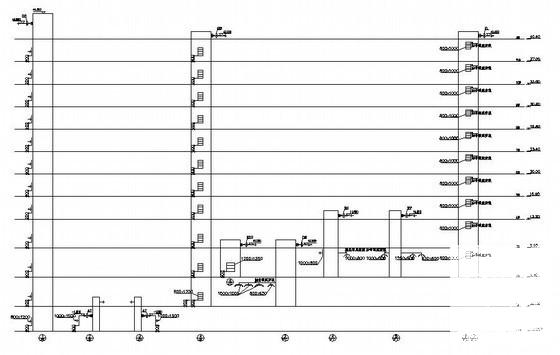

防排烟系统图

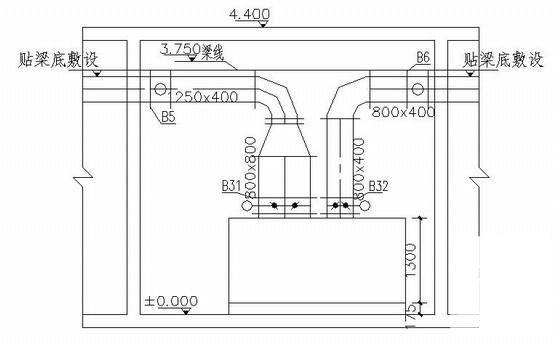

机房剖面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 11层商业综合楼暖通空调CAD施工图纸 - 1
    第 1 张图
  • 11层商业综合楼暖通空调CAD施工图纸 - 2
    第 2 张图
  • 11层商业综合楼暖通空调CAD施工图纸 - 3
    第 3 张图
  • 11层商业综合楼暖通空调CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
