商业综合楼采暖通风设计CAD施工图纸
- 建筑类别：住宅建筑,商业建筑
- 建筑类型：多层建筑
- 建筑设计面积：6164.5平方米
- 建筑高度：21m
- 地上楼层：6
- 地下室：无
- 设计阶段：施工图设计
- 设计内容：通风,采暖
- 附件设计说明：有,设计参数,保温防腐,环保,施工安装要求
- 冷热源：热水锅炉,燃气炉
- 采暖系统：低温热水地面辐射
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 暖通设计说明
- 设备材料表
- 采暖干管平面图
- 采暖干管系统图

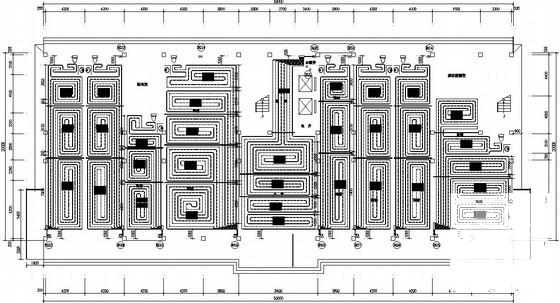

- 低温水辐射采暖平面图
- 屋面水箱间采暖平面图
附件详情
此稿件为某商业综合楼采暖通风设计施工图纸；工程为主体六层建筑，框架结构，一层层高为3.9米，二层层高为4.2米，三~六层层高均为3.3米，占地面积1000平方米，总建筑面积为6164.5平方米。
设计内容：建筑物散水以内的采暖、通风系统。
，图纸共10张。

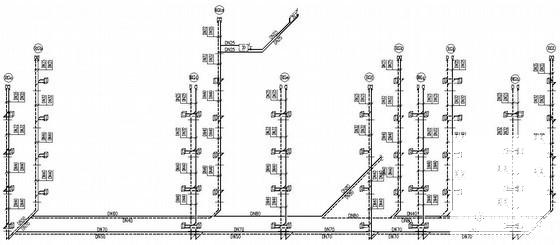

采暖干管系统图

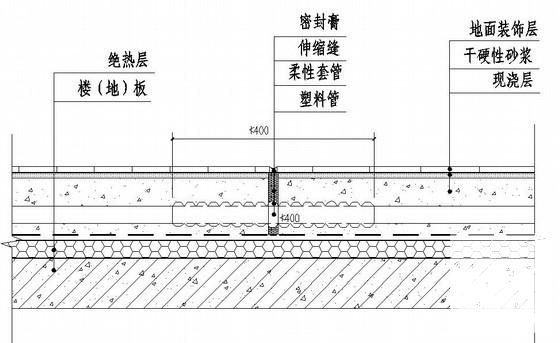

地暖管道穿伸缩缝详图

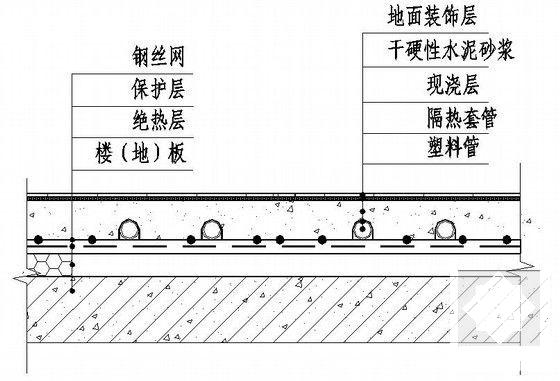

管道密集处隔热做法

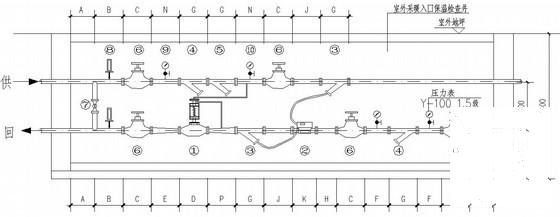

热力入口装置详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.93 MB
- 收藏次数：0
-
文件名称：
附件-995858570676955777877.rar
