高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑设计面积:81657.42平方米
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,人防
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制,异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:内蒙古

附件详情

  • 暖通设计施工说明
  • 制冷机房系统原理图
  • 空调水系统图
  • 加压送风系统图
  • 采暖系统图
  • 采暖通风平面图
  • 空调平面图
  • 采暖、空调水平面图
  • 战时通风平面图
  • 通风、排烟平面图
  • 空调机房
  • 风管大样图
  • 制冷机房大样图
  • 通风平面图
  • ...

附件详情

一、项目概要:
地下二层,地上27层,总建筑面积81657.42平方米,属一类高层综合楼,耐火等级为一级...
二、热源:
1.对外商铺由市政管网直接供热。
2.写字楼、公寓由换热站提供热水采暖。
3.冷源为螺杆式冷水机组...
三、空调系统:
1.空调系统为全空气系统,末端为组合式空调器和风机盘管。
2.水系统为变流量双管制闭式异程系统...
四、通风排烟系统:
1.地下室设置机械排风、排烟合用系统。
2.车库入口设电热风幕,商场门口设热水风幕。
3.办公楼的防排烟楼梯间设置加压送风系统,与前室分别送风...

图纸共27张。

采暖、空调水平面图

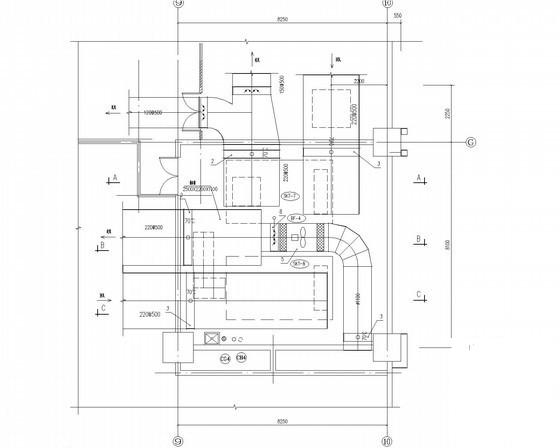

风管大样图

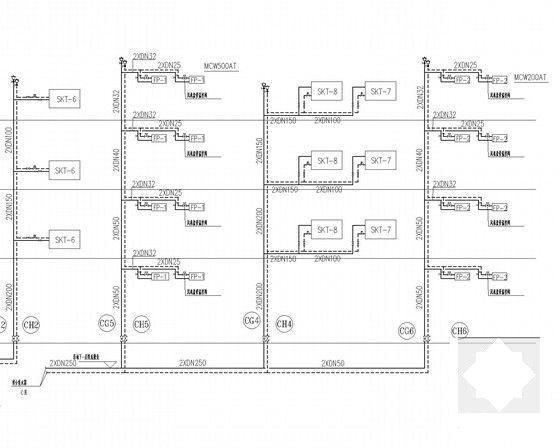

空调水系统图

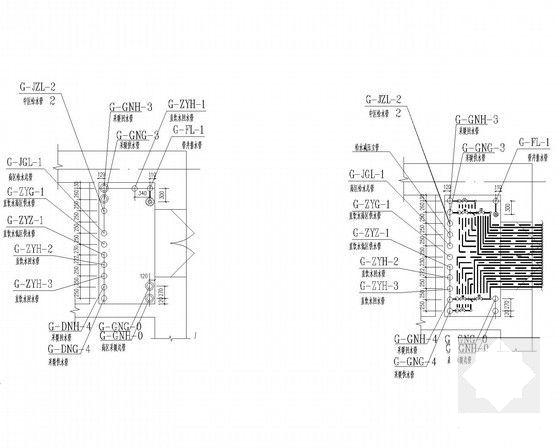

设备井大样图

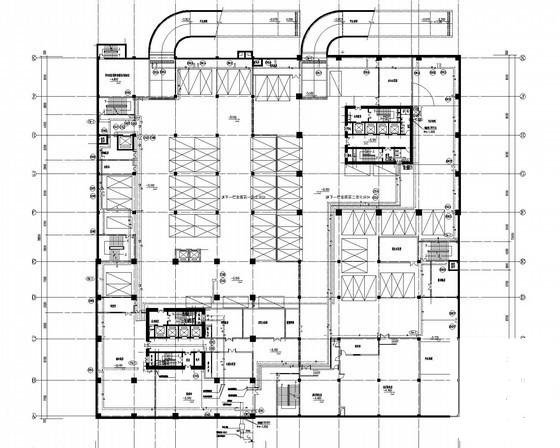

战时通风平面图

制冷机房大样图

制冷机房系统原理图

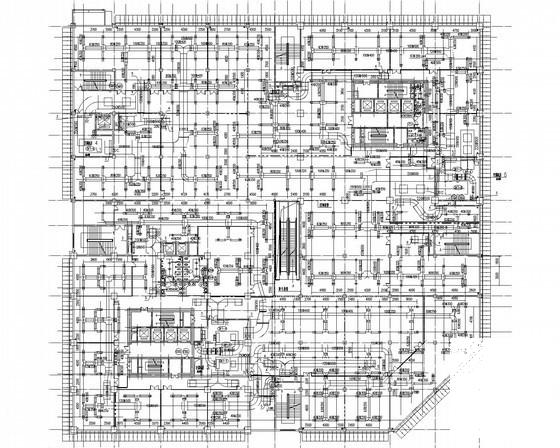

采暖通风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕) - 1
    第 1 张图
  • 高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕) - 2
    第 2 张图
  • 高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕) - 3
    第 3 张图
  • 高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕) - 4
    第 4 张图
  • 高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕) - 5
    第 5 张图
  • 高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕) - 6
    第 6 张图
  • 高层综合楼空调采暖通风排烟系统设计CAD施工图纸(商业热水风幕电热风幕) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
