20层13万平综合区采暖通风防排烟系统设计施工CAD图纸（热风幕采暖建筑形式多）

附件详情

一、项目概要：
该项目位于新疆喀什，总建筑面积约为13万平方米，由办公楼、超市、美食城、地下室、配套设备房，最高层数20层...
二、冷热源：
采暖热源均来自于锅炉房换热机组，经高低区换热机组换热后送入各采暖系统。供回水温为85~60℃...
三、采暖系统：
1.办公楼设置散热器采暖，分区双管下供下回系统。
2.地下室车库设置散热器采暖，水平双管同程系统。
3.车库出入口设置热风幕采暖，水泵房设置散热器采暖系统，水平双管同程系统...
四、通风系统：
1.变配电房采用气体灭火方式，按换气次数12次/小时计算进行机械通风。
2.水泵房采用机械送排风，按6次/小时换气次数计算。
3.柴油发电机房按12次/小时换气次数计算,自然补风...
五、防排烟系统：
1.地下一层车库的排烟系统与平时通风相结合，平时排风，火灾时排烟，排烟量按6次/小时计算。
2.地下室变配电房采用气体灭火方式，无需排烟系统...

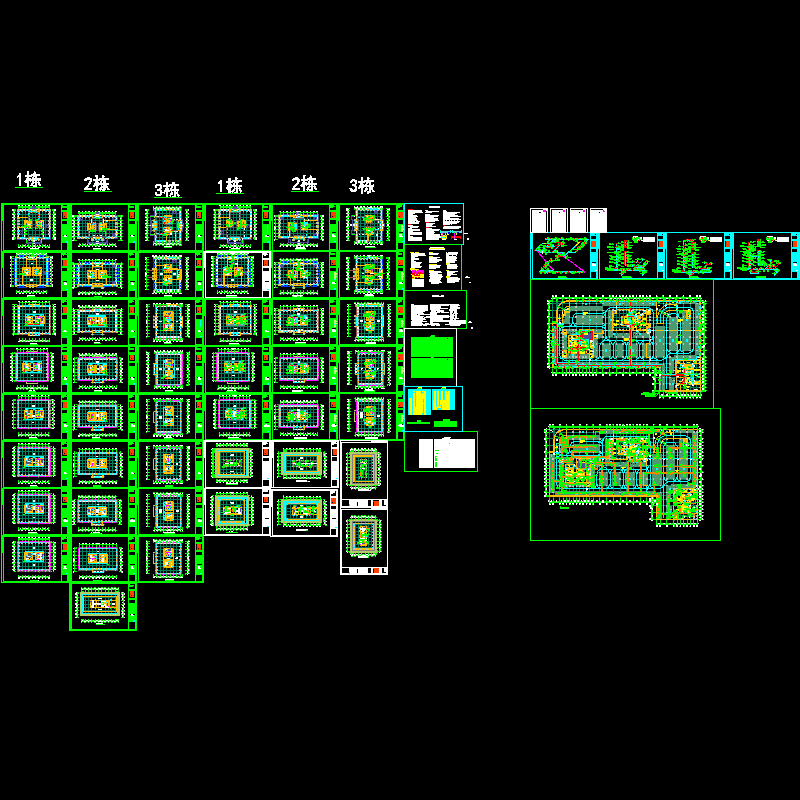

编制于2012年 图纸共58张。
