2层知名院校培训中心采暖空调通风防排烟系统设计施工图纸

附件详情

一、项目概要：
层数：地上2层。建筑高度：10.3米。总建筑面积:6678.23平方米...
二、冷热源：
采暖热源：锅炉房...

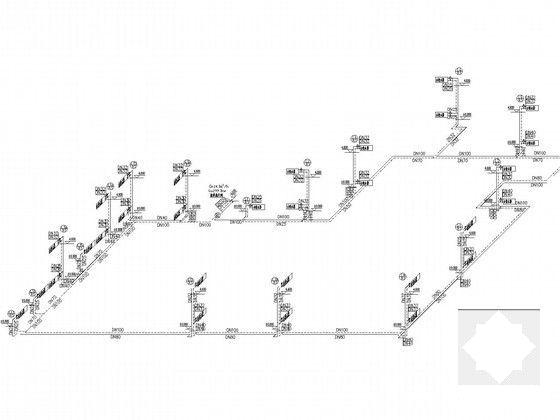

三、采暖系统：

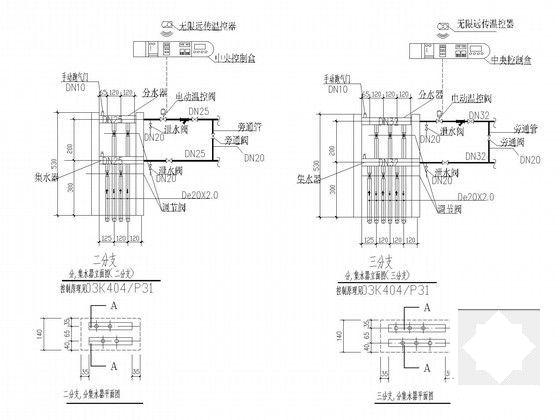

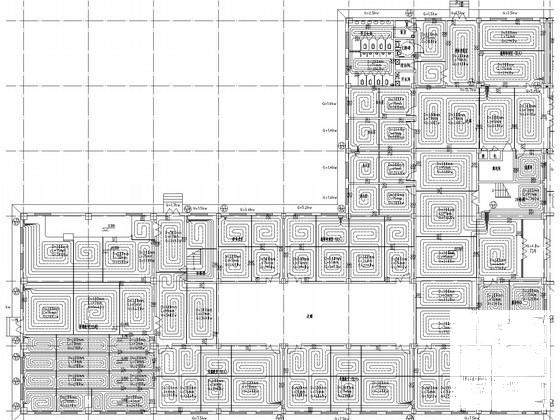

1.该项目采用低温热水地板辐射采暖(局部采用散热器采暖)。
2.供水温度 50°C，回水温度40°C。
3.该项目采暖系统工作压力为0.6MPa，要求补水压力不小于0.30MPa...
四、空调系统：

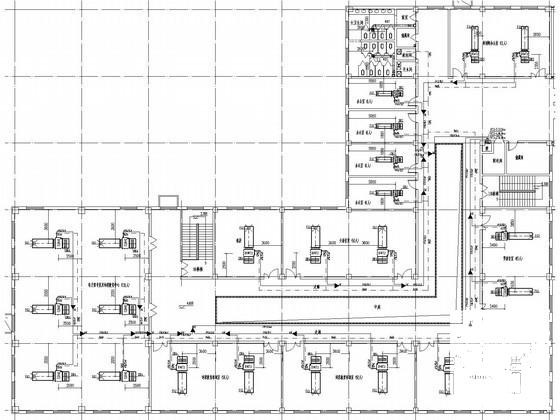

空调系统采用变制冷剂流量多联分体式空调系统...

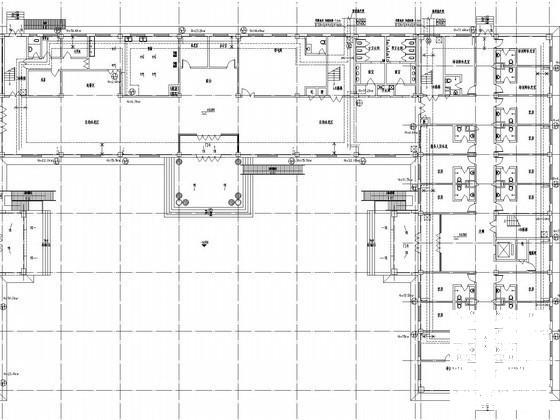

五、通风排烟系统：
1.所有卫生间均设机械通风设施，通风量按10次/h换气次数计算。
2.中厅排烟系统排烟量根据中厅体积，按6次/h设计，开启外门自然补风。
3.走道排烟系统排烟量根据走道面积，按60m3/m2·h，开启外窗自然补风...

图纸共8张。
