6444平米高等院校通风及防排烟系统设计施工大样图

附件详情

一、项目概要：

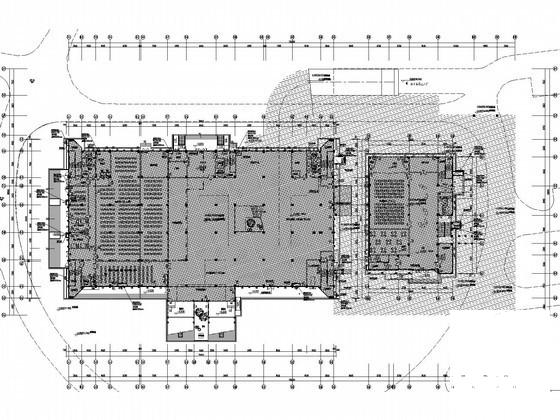

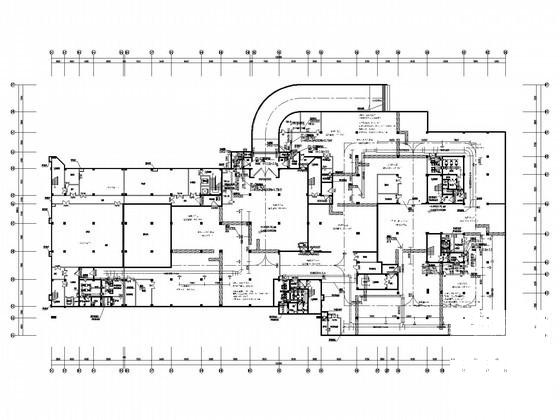

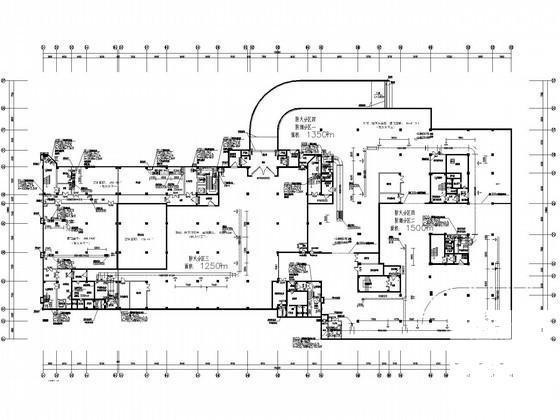

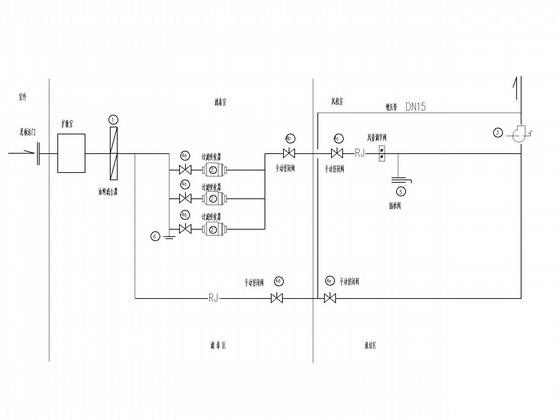

该项目是位于湖南省，是一个高等院校的人防地下室建筑，建筑面积6444.05m2，地下一层，建筑高度3.90m。图纸内容包含设计及施工说明，主要设备材料表及图例，人防地下室平时通风及防排烟平面图，地下室顶板风井出地面平面图，进排风原理图及大样，人防地下室战时平面图，防护单元一、二、三进风口部大样图等...

二、平时通风设计

（1）汽车库设置通风兼排烟合用系统，选用消防通风两用风机，平时低速排风，排风量按5次/h（3m层高）计算。防火分区三利用车道自然补风，防火分区四设置机械补风补风不小于排风量的80%。

（2）水泵房设机械进排风风系统，换气次数为5次/h。

（3）配电房设置平时通风兼事故通风合用系统，换气次数按15次/h计算。

三、防排烟系统设计

1）1、2、3、4、5#防烟楼梯间不满足自然排烟条件，设置机械送风系统。保证防烟楼梯间余压值为40-50Pa，加压风机落地安装于楼梯间。

2）2、4#楼梯间合用前室不满足自然排烟条件，设置机械送风系统。保证防烟楼梯间余压值为25-30Pa。

3）地下汽车库根据根据防火分区划分防烟分区，设置机械排烟系统，排烟量为6次/h，防火分区三利用车道自然补风，防火分区四设置机械补风，补风量不小于排烟量的50%。

4）N-L-1-8轴内走道长度超过20m，不满足自然排烟条件设置机械怕烟系统，排烟量为60m3/（m2.h），且系统排烟量不小于7200m3/h...
