4层高等院校后勤楼空调通风及防排烟系统设计施工大样图

附件详情

一、项目概要：

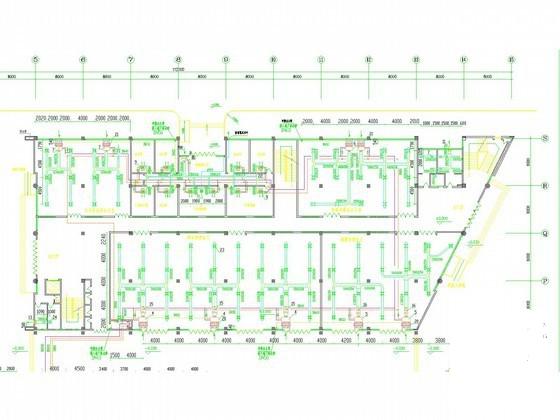

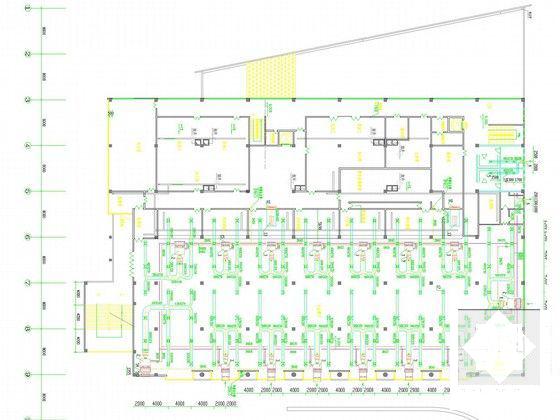

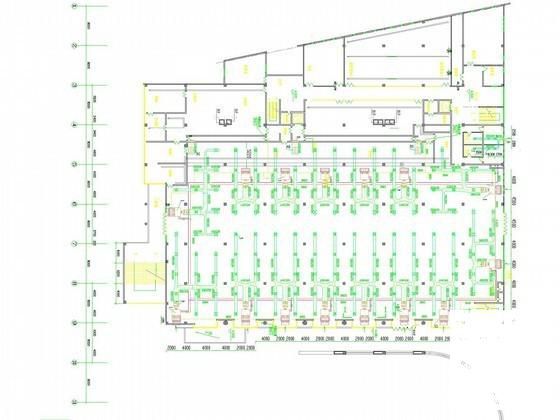

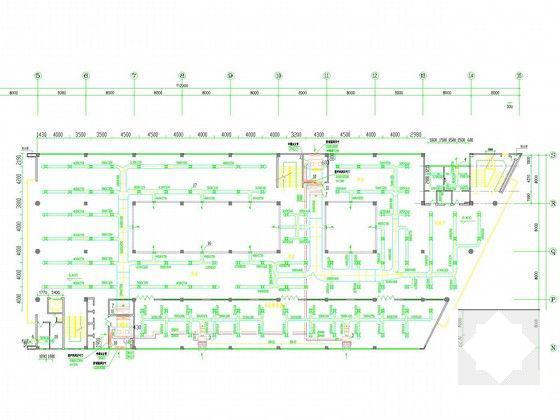

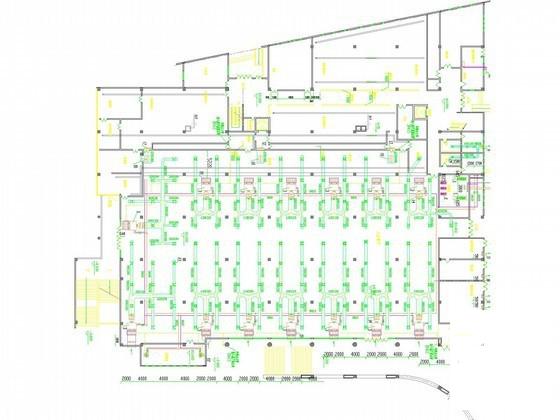

该项目是一个高等院校后勤楼建筑，地上4层，建筑面积24734平米。图纸内容包含设计施工说明，主要设备材料表及图例，空调冷冻水系统原理图及图例，膨胀水箱大样图，局部架空层通风平面图，通风空调平剖面图，屋面通风空调平面图等...

二、空调系统：

1.冷热源：采用市政管网...

2.风系统：采用风机盘管加新风系统，全空气系统...

3.水系统：采用二管制一次泵系统，冷水立管布置成异程式，商业区的三层、四层布置成异程，其它各层布置成近似同程...

三、 通风防排烟 系统：

1、当大楼发生火警时，除消防用排烟，加压风机外，其余空调，通风设备应自动切断电源.
2、穿越防火墙，变形缝的，风管设置防火阀。
3、本建筑为多层建筑，满足 建筑设计防火 规范，不需要单独设置防排烟和加压送风系统...
