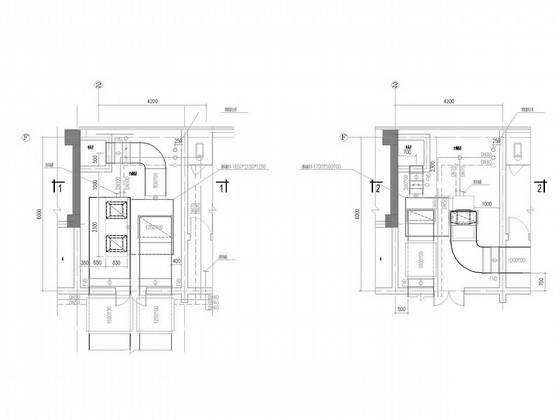

行政后勤办公楼空调及通风排烟系统设计CAD施工图纸（空调机房）

附件详情

一、项目概要：
总建筑面积5819.68m，地下一层，地上四层；建筑高度：20.55m...
二、冷热源：
空调冷热源由地下室制冷机房及锅炉房...
三、空调系统：

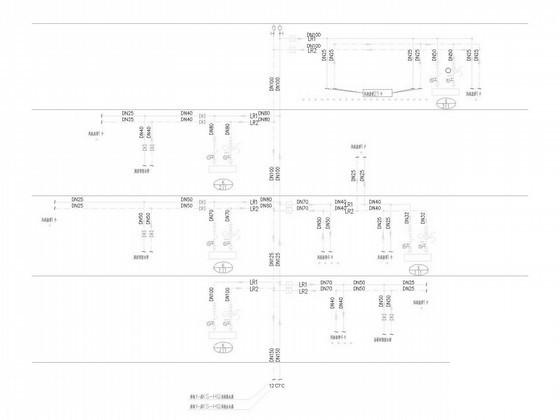

1.空调水系统：水系统为二管制系统，夏季空调供回水温度为7/12°C。
2.餐厅采用一次回风全空气系统，立式空调机组。

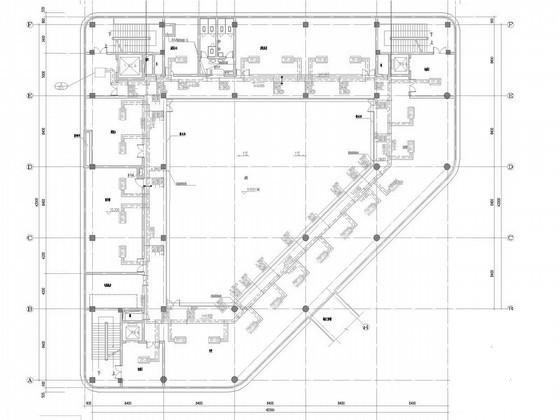

3.小分隔房间采用风机盘管加新风的空调形式....

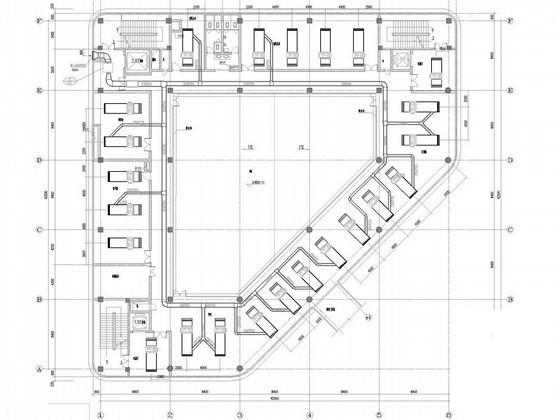

四、通风排烟系统：
1.公共卫生间设机械排风设施，排风量按换气次数8-10次/H计算。
2.餐厅包厢设机械排风设施，排风量按换气次数3次/H计算。
3.电梯机房采用自然通风；窗户面积不小于房间面积的5%...

图纸共17张。
