高层行政办公建筑空调通风人防排烟系统

一、项目概要：

本项目位于上海市，是一个高层行政办公建筑，地上11层，地下1层，总建筑面积36873平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，战时通风,平面通风及空调系统平面布置图，室外地埋管平面布置图，通风及空调系统平面布置图，冷冻机房管道平面布置图，冷冻机房设备，基础及排水沟 平面布置图 ，核心筒正压送风平面布置详图，机房详图，冷冻机房水系统流程图，空调末端水系统流程图，正压送风系统原理图，地埋管系统图等...

二、空调系统：

1.冷热源：采用地源热泵系统...

2.风系统：采用风机盘管加新风系统，全空气定风量低速管道系统...

3.水系统：采用两管制异程系统...

三、 通风防排烟 系统

通风系统：

（1） 地下一层变配电房设置独立的机械送、排风系统，换气次数按设备发热量计算，送排风量均为15370m/h。风机均采用双速风机。

（2） 地下室水泵房设置独立的机械送、排风系统，换气次数取4次/小时，送排风量均为5970m/h。风机均采用双速风机。

（3） 地下冷冻机房设置独立的机械送、排风系统，冷冻机房的换气次数按6次/小时计算，送排风量均为6200m/h。风机均采用双速风机。

（4） 地下一层浴厕设置独立的机械排风系统，送排风量取换气次数10次/小时，排风量均为6770m/h。送风经新风空调机组处理后送入室内。

（5） 地下一层厨房粗加工设置独立的机械排风系统，排风量取换气次数10次/小时，排风量为7800m/h，风机采用双速风机。送风量经新风空调机组处理后送入室内，送风量为7000m/h...

防排烟系统：

（1） 学员楼消防合用前室和楼梯间均设置机械正压送风系统，合用前室的送风量为13000m/h，楼梯间的正压送风量分别为31300m3/h和34200m3/h。

（2） 教学楼封闭楼梯间地上和地下部分均利用可开启外窗进行自然排烟，每五层内可开启的外窗面积不小于2m，且顶层可开启外窗面积不小于0.8m3。

（3） 地下一层车库设置机械排烟系统，排烟量按6次/小时计算，排烟量分别为61520m/h和82000m/h。补风采用车道或井道自然补风...

四、人防系统：

本地块人防设置在地下一层，平时为地下车库，战时设置一个战时核六级、常六级甲类物资库。核六级、常六级甲类物资库的人防建筑面积为2358m2。战时人防物资库设清洁式、隔绝式两种通风方式。进风系统：进风系统由防护密闭门、密闭门、插板阀、送风机组成。清洁式通风量按清洁区的换气次数>1次/小时计算...

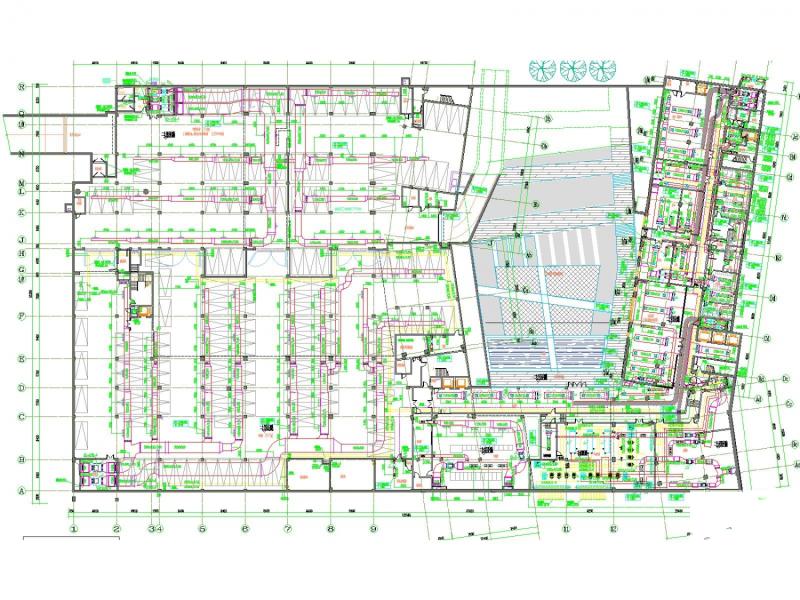

地下一层战时通风、平时通风及空调系统平面布置图

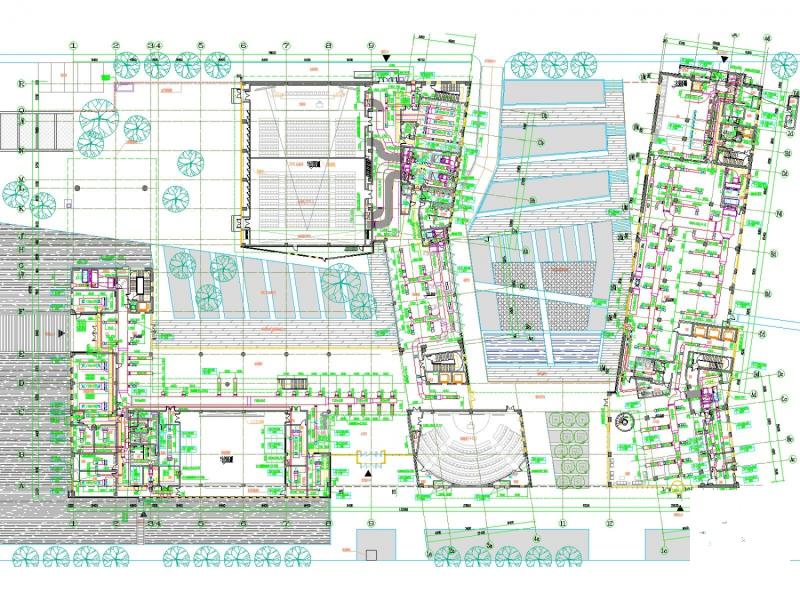

一层通风及空调系统平面布置图

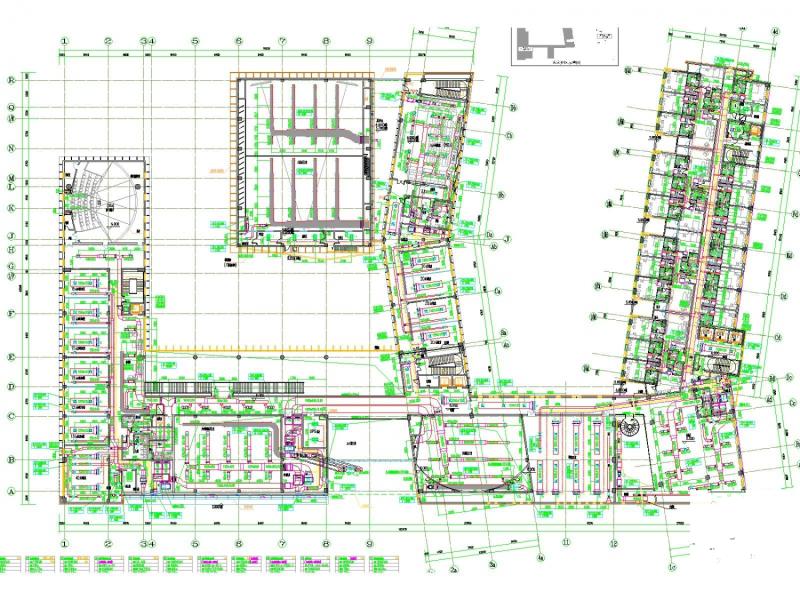

二层通风及空调系统平面布置图

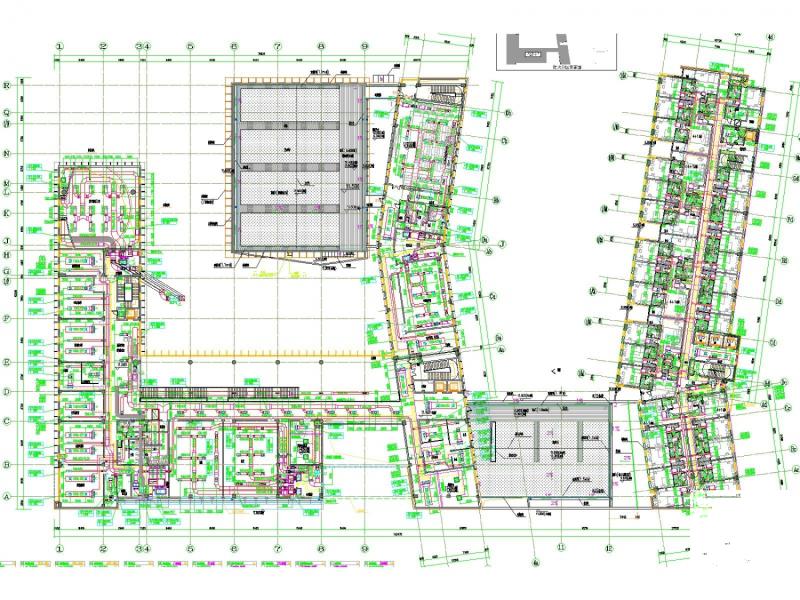

三层通风及空调系统平面布置图

四层通风及空调系统平面布置图

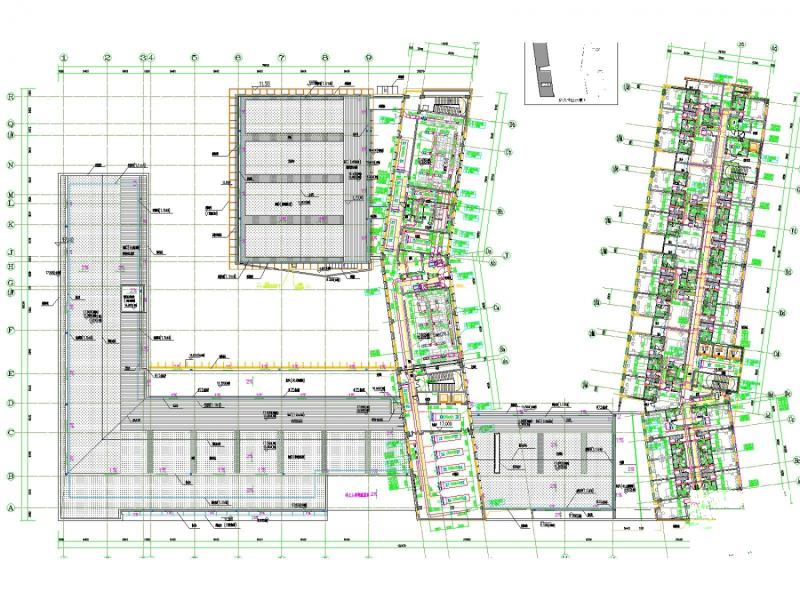

学员楼五~八层通风及空调系统平面布置图

屋顶通风及空调系统平面布置图
