高层办公建筑空调全系统及人防设计CAD施工图纸(清华大学设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑面积 :56609平方米
  • 建筑地上层数:25层
  • 建筑地下层数:2层
  • 图纸设计深度: 施工图
  • 参考图纸:61张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房,人防,其它
  • 冷热源:市政热网,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 采暖系统:其它
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:山东

一、项目概要:
该项目位于山东省,是一个高层办公建筑,地上25层,地下2层,总建筑面积约56609平方米,总高度98.2米。地下一、二为机动车停车库及部分设备用房(其中地下二层的部分面积在战时作为二等人员掩蔽所使用)。
图纸内容主要包含设计施工说明,主要设备材料表及图例,人防工程设计施工说明,空调冷热水交换原理图,空调冷热水管路示意图,空调凝结水立管示意图,正压送风系统原理图,机械排烟系统原理图,空调新风系统新、排风口设置示意图,排烟系统及正压送风系统平面图,空调通风平面图,空调水管平面图,空调冷媒管 平面图 ,人防进风口部详图,送排风机房详图,空调机房详图等...

二、空调系统:
1.冷热源:采用市政管网,热泵型变冷媒流量中央空调系统(VRV空调系统)...
2.风系统:采用VRV空调室内机加新风系统,风机盘管加新风系统,直接膨胀式一次回风全空气低速空调系统...
3.水系统:采用一次泵变流量系统,水系统管路均为两管制、异程式系统形式...

三、通风防排烟系统:
通风系统:
各层公共卫生间的排风:设机械通风系统,排风量按12/h计算,补风由空调新风系统的废气承担。地下室的变配电间设机械通风,排风量按7次/小时计算,送风量为排风量的80%。地下污水泵房及生活水泵房设机械排风,换气次数分别为3次/h和4次/h...
防排烟系统:
防烟楼梯间及合用前室采用机械加压送风防烟措施,系统设置详(设计施工说明表五);防烟楼梯间加压送风口为自垂百叶风口,合用前室加压送风口为常闭多叶送风口;加压空气的排出,通过机械排烟系统,或走廊、房间的外窗、竖井等自然排出。排烟风机采用消防高温排烟混流风机,并在风机入口设有当烟气温度超过280℃时能自动关闭的排烟防火阀...

四、采暖设计:
办公室、卫生间等利用风机盘管提供值班采暖。节假日或夜间值班采暖温度为5℃...

五、人防设计和节能设计(详见设计施工说明)...

图纸展示:

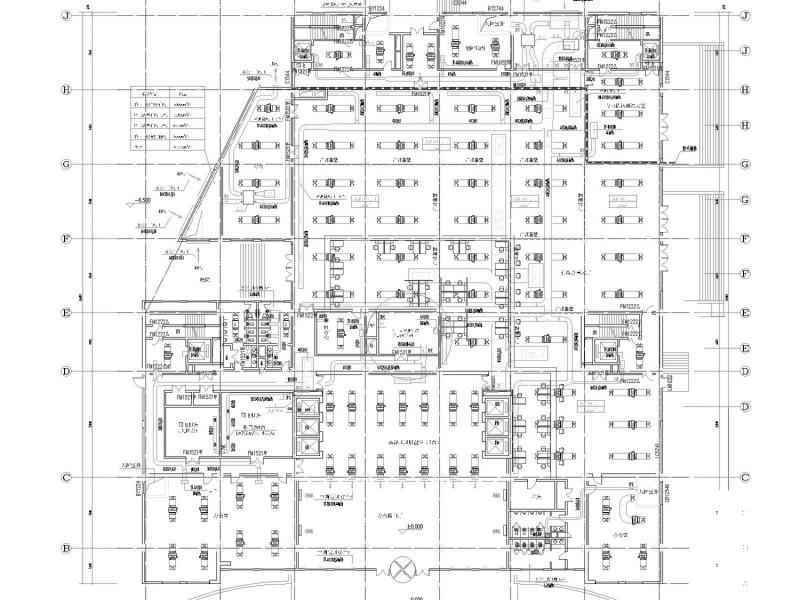

首层空调通风平面图

首层空调水管平面图

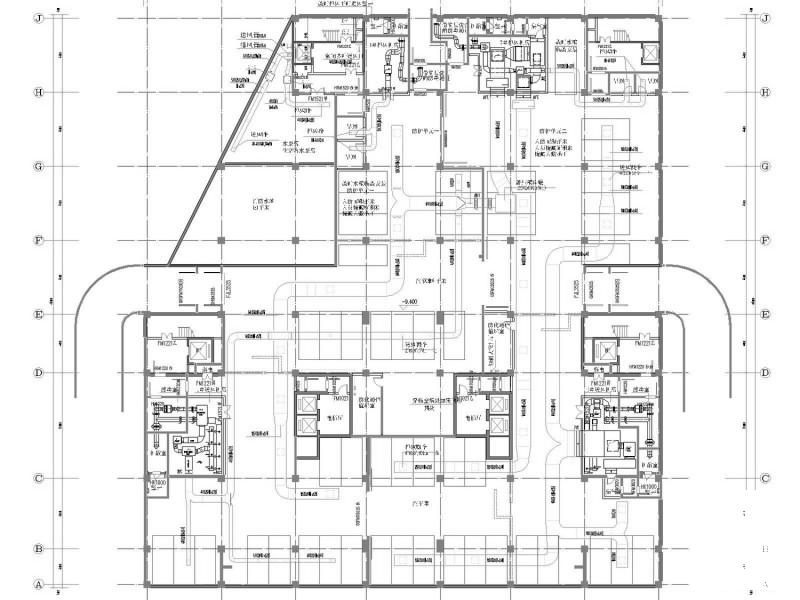

地下一层空调通风平面图

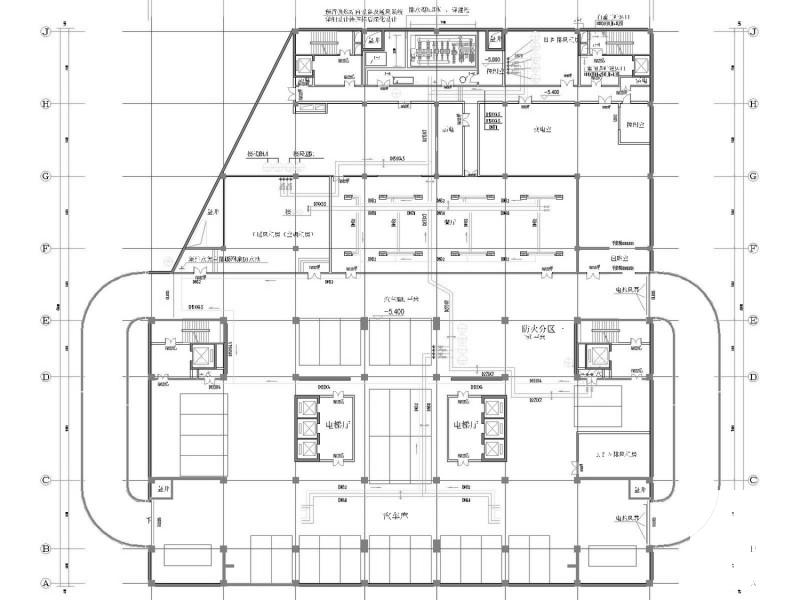

地下一层空调水管平面图

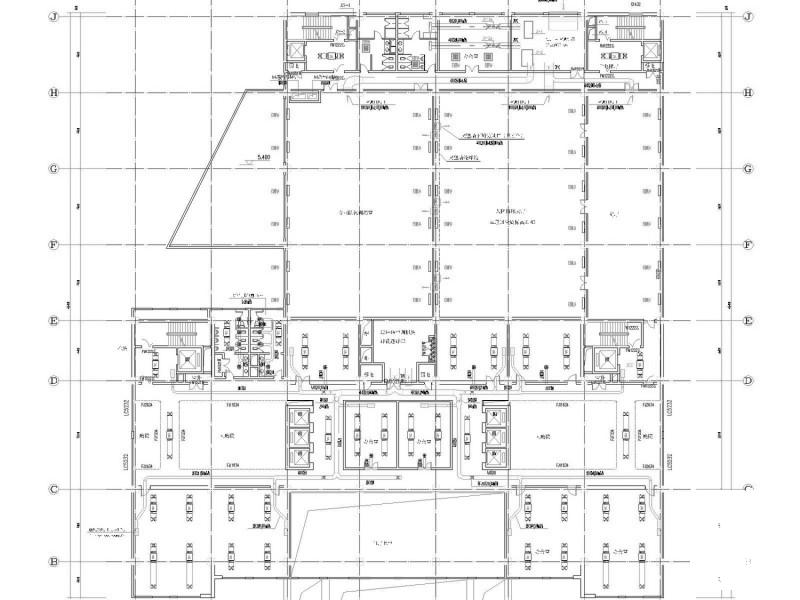

地下二层空调通风平面图

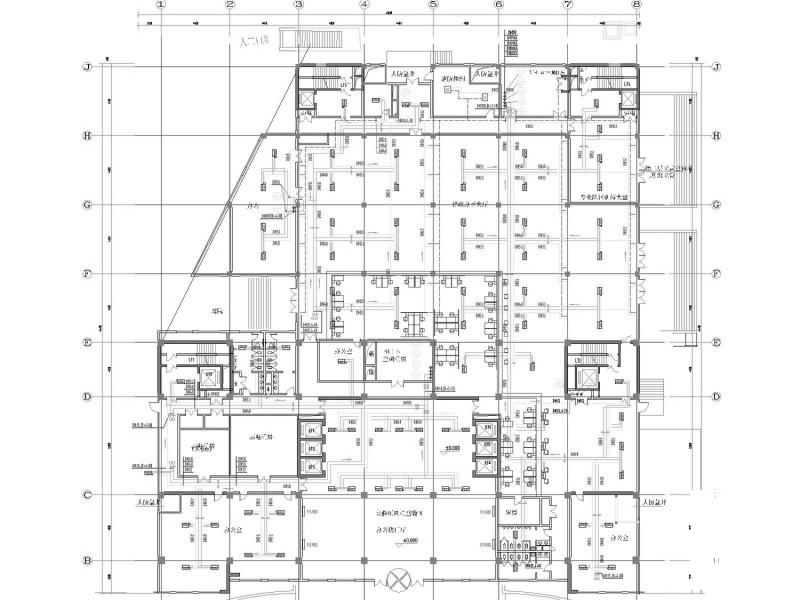

二层空调通风平面图
正压送风系统原理图
机械排烟系统原理图
