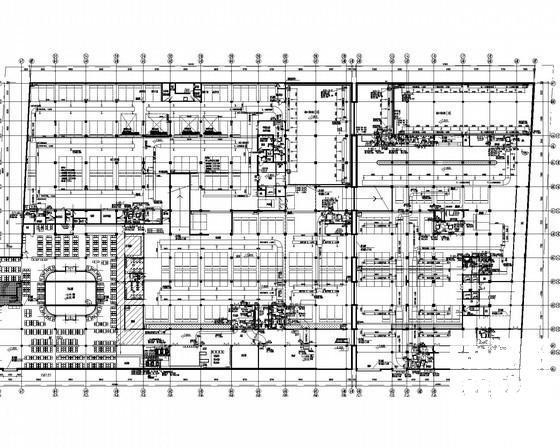

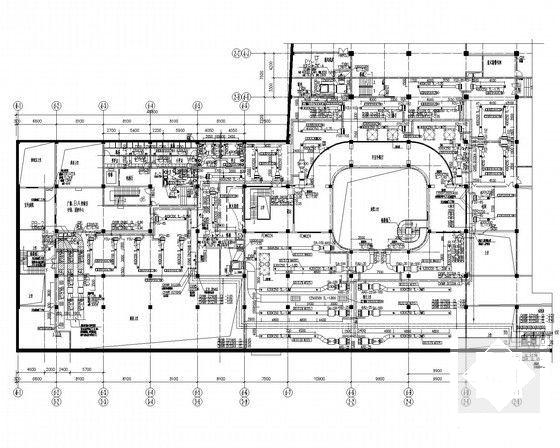

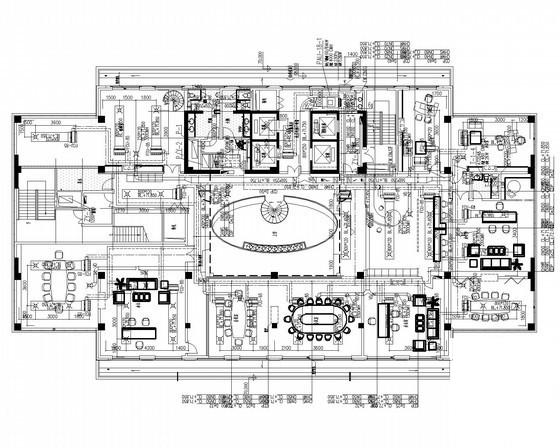

高层办公建筑群及地下建筑通风空调及防排烟系统设计施工图纸

附件详情

一、项目概要：
项目为一办公建筑群及地下建筑，其中：1#建筑总高度77.90m,地上19层，办公用，2、3、4#为丙类生产楼，总建筑20416平方米...
二、冷热源：
螺杆式风冷热泵机组,夏季供水温度为7/12°C,冬季供水温度为45/40°C...
三、空调系统：
1.空调水系统为一次泵定水量双管制系统。
2.空调房间采用风机盘管或薄型吊装空调器加新风的空调系统。
3.送风采用方形散流器下送风及旋流风口下送风,回风采用百叶顶部回风...
四、通风系统：
1.各层公共卫生间采用机械排风系统,排风换气次数>10次/h,设备机房均按要求设置机械通风,污水泵房换气次数>40次/h。
2.厨房热加工间的灶具排风量按房间换气次数40次/h考虑...
五、防排烟系统：
1.地下层南侧挑空餐厅设机械排烟系统。
2.办公及楼梯间设有可开启外窗且满足自然排烟要求,均采用自然排烟方式防排烟...

图纸共57张。
