超高层商业办公暖通空调全系统施工CAD图纸(地下5层地上41层)

  • 设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度:超高层建筑
  • 建筑面积:95036平方米
  • 地上层数:41层
  • 地下层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 全空气系统:单风道
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目地址:安徽

一、项目概要:
该项目位于安徽省,是一个超高层商业建筑项目,建筑类别为车库、设备用房、商业用房等,地上41层,地下5层,建筑总高度175.80米,总建筑面积约95036平方米。-2至4层建筑类别为商业,5层至41层为办公写字楼,其中12层及27层为消防避难层。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,制冷机房 ,商业冷热源系统原理图,防火分区示意图, 平面图,空调风系统平面图,空调水管平面图,高区办公冷热源系统原理图,防排烟系统图,空调系统图,通风平面图等...

二、空调系统:
1.冷热源:采用中央空调螺杆机组,分体空调,螺纹管式汽水换热器...
2.风系统:采用一次回风全空气系统,风机盘管加新风系统...
3.水系统:采用两管制、一次泵闭式循环水系统,末端变流量,商业部分平面为异程式系统,办公写字楼平面为同程式系统...

三、通风防排烟系统:
通风系统:
卫生间设置机械排风系统,排风量换气次数10次/h确定,自然进风。水泵房设置机械排风系统,排风量换气次数6次/h确定,自然进风...
防排烟系统:
地上一至四层商业设置机械排烟系统。排烟量按最大防烟分区面积x120m3/h.m2计算确定。主楼疏散内走道设置机械排烟系统。排烟量按最大防烟分区面积x120m3/h.m2计算确定。排烟风机设在11层、26层避难层及顶层屋面。主楼防烟楼梯间、合用前室均采用机械加压送风系统。加压送风机均采用分段计算设计。加压送风机设在12层、27层避难层及顶层屋面。避难层避难区设置机械加压送风系统。送风量按30m3/h·p计算...

图纸展示:
一层空调风管平面图

一层空调水管平面图

负一层空调风系统平面图
负一层通风防排烟平面图
二~三层空调风管平面图
二~四层空调水管平面图
商业冷热源系统原理图
制冷机房平面布置图
以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

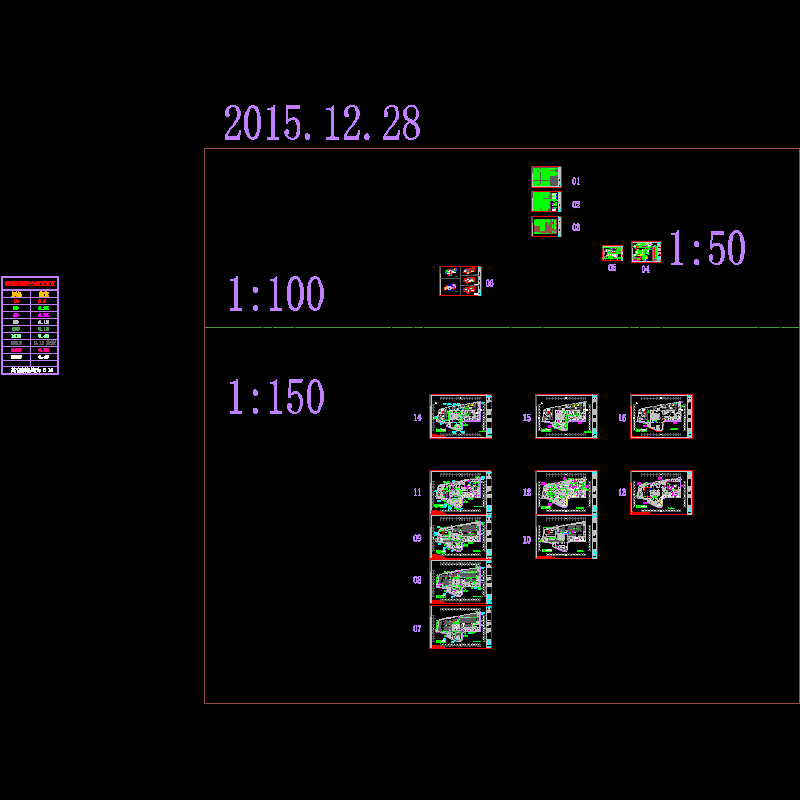

  • 交通大厦地下室4b版暖通--2015.12.28.dwg
    交通大厦地下室4b版暖通--2015.12.28.dwg

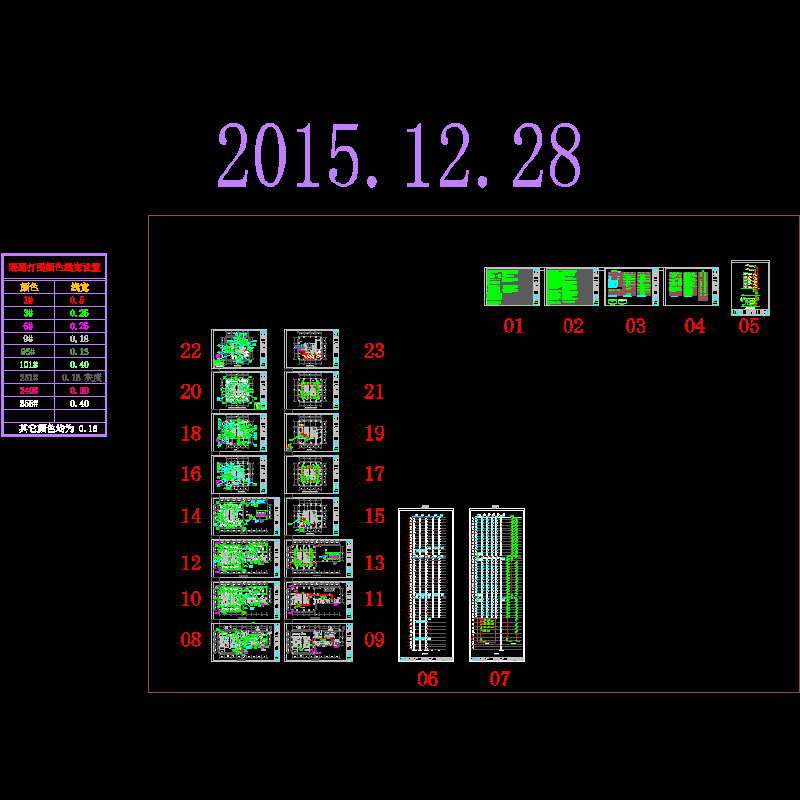

  • 新交通大厦地上4b版暖通--2015.12.28.dwg
    新交通大厦地上4b版暖通--2015.12.28.dwg
以上是部分截图,请下载附件后查看完整高清内容
