25610平米7层研发中心暖通空调全系统设计施工大样图（大院出品）

一、项目概要：

该项目位于黑龙江省，是一个多层研发中心建筑项目，地上七层，地下一层总建筑面积25610平方米，高度31.8米。为二类高层建筑。

图纸内容主要包含设计施工说明，主要设备材料表及图例，供暖平面图、管系图，排烟系统原理图，加压送风系统原理图，空调系统控制原理图，多联机系统原理图，空调水系统原理图， 通风防排烟 平面图，通风管系图，空调风管平面图，空调防排烟平面图，空调水系统、冷媒管系统平面图及空调冷水入口大样图，空调水系统、冷媒管系统平面图，送回风管平面图，地下空调机房基础平面图及水管平面图，空调机组水管接管大样图，风机盘管及分体多联式变频空调机组风管接管示意图等...

二、空调系统：

1.冷热源：采用...

2.风系统：采用全空气系统，风机盘管加新风换气机，多联空调机加新风换气机，洁净式风冷恒温恒湿型空调机，分体空调...

3.水系统：采用闭式二管制循环异程系统...

三、通风防排烟系统：

通风系统：

本厂房设置了通风系统共47个。其中8个排风系统为防腐排风系统，风管采用有机玻璃钢（难燃B1级）制作。其它为一般性排风系统。各通风系统的服务位置见通风设备表，各个房间的换气次数见设计施工说明...

防排烟系统：

地下停车库按照6次/h计算防烟分区的排烟量，设置1个排烟风机，火灾时排烟风机启动。地下面积大于50m2房间，走道长度大于20m的走道，均设计机械排烟系统，担负2个以上防烟分区的排烟风机排烟量按照较大者面积乘以120m3/h.m2计算，担负1个防烟分区的，按照60m3/h.m2计算...

四、供暖系统：

本建筑物设计了散热器供暖系统，采用上供中回单管跨越同程系统，共为19个环路。本建筑物散热器供暖热媒采用60/40℃热水，来自厂区外线...

图纸展示：

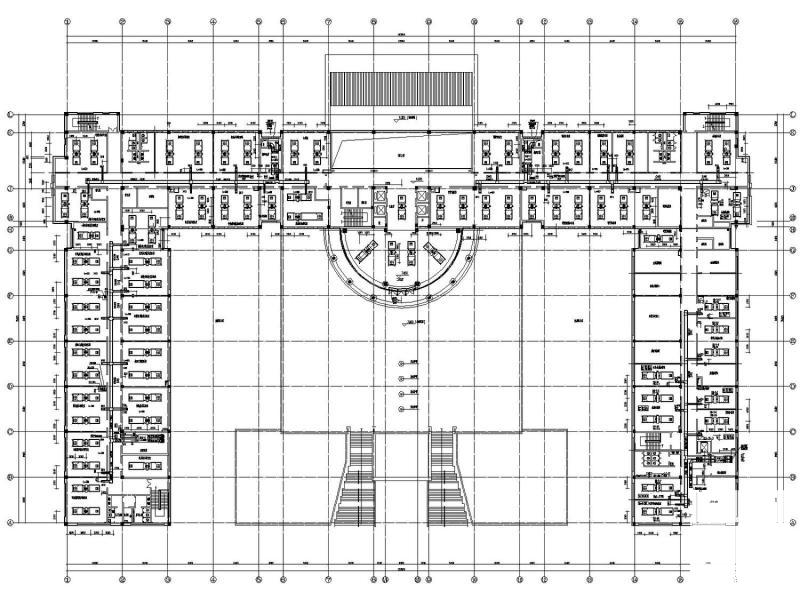

一层空调风平面图

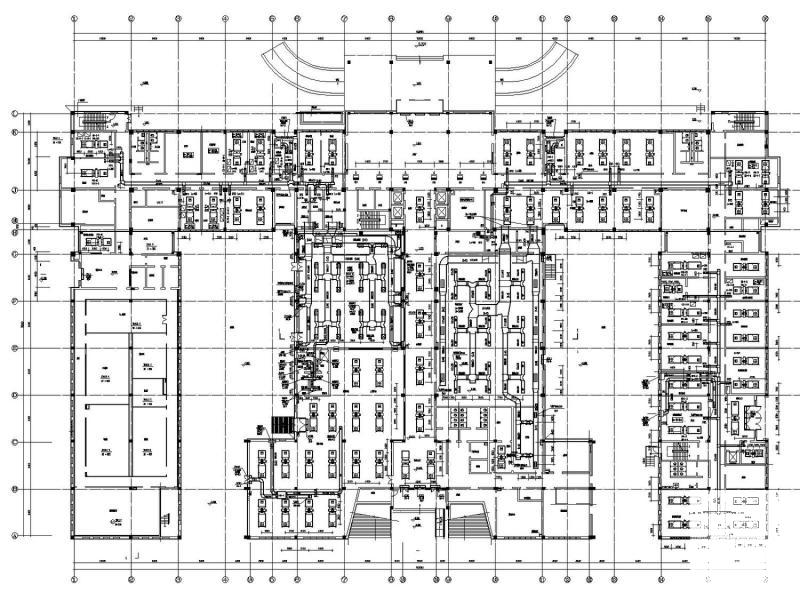

一层通风防排烟平面图

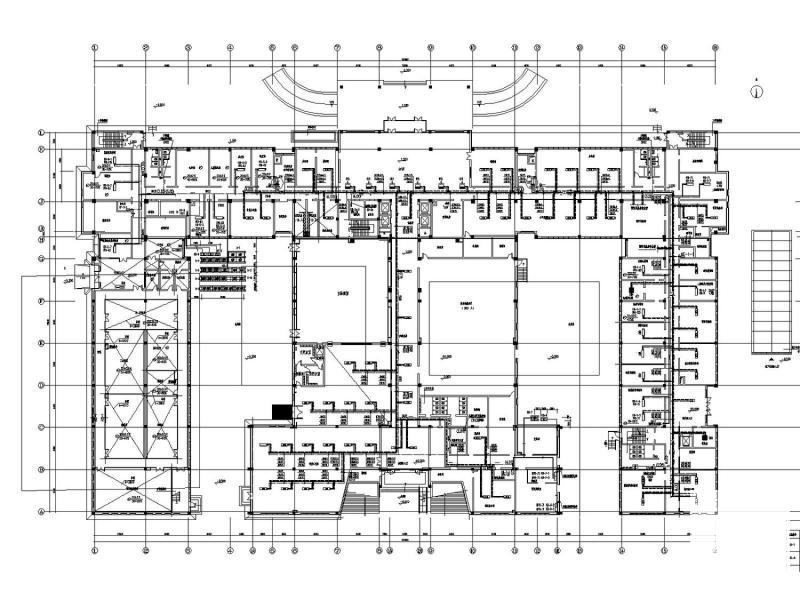

首层空调水系统平面图

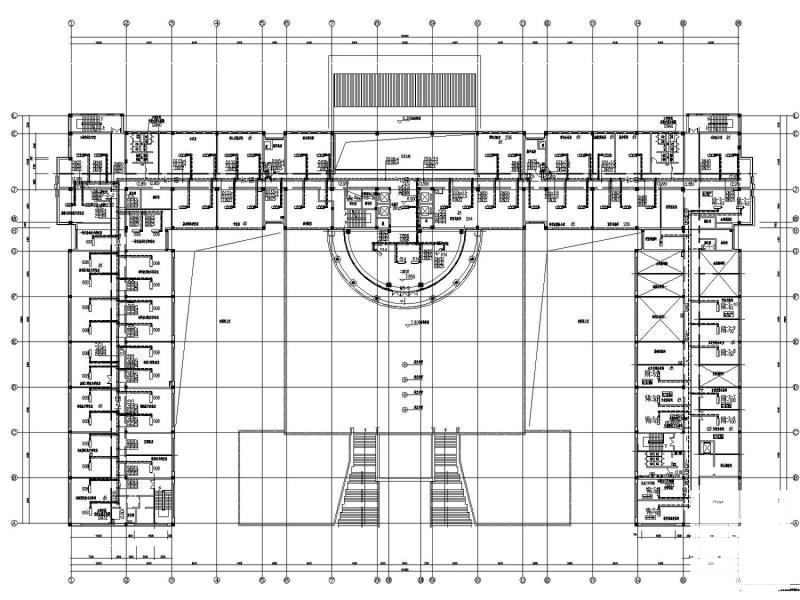

二层空调风管平面图

二层空调水系统、冷媒管系统平面图

二层通风防排烟平面图

空调水系统原理图

主楼排烟系统原理图
