7层大型交通综合项目暖通空调全系统CAD施工大样图.dwg

一、项目概要：

该项目位于内蒙古自治区，是一个现代大型交通综合建筑项目，建筑楼层地上7层，地下1层，建筑高度35米。

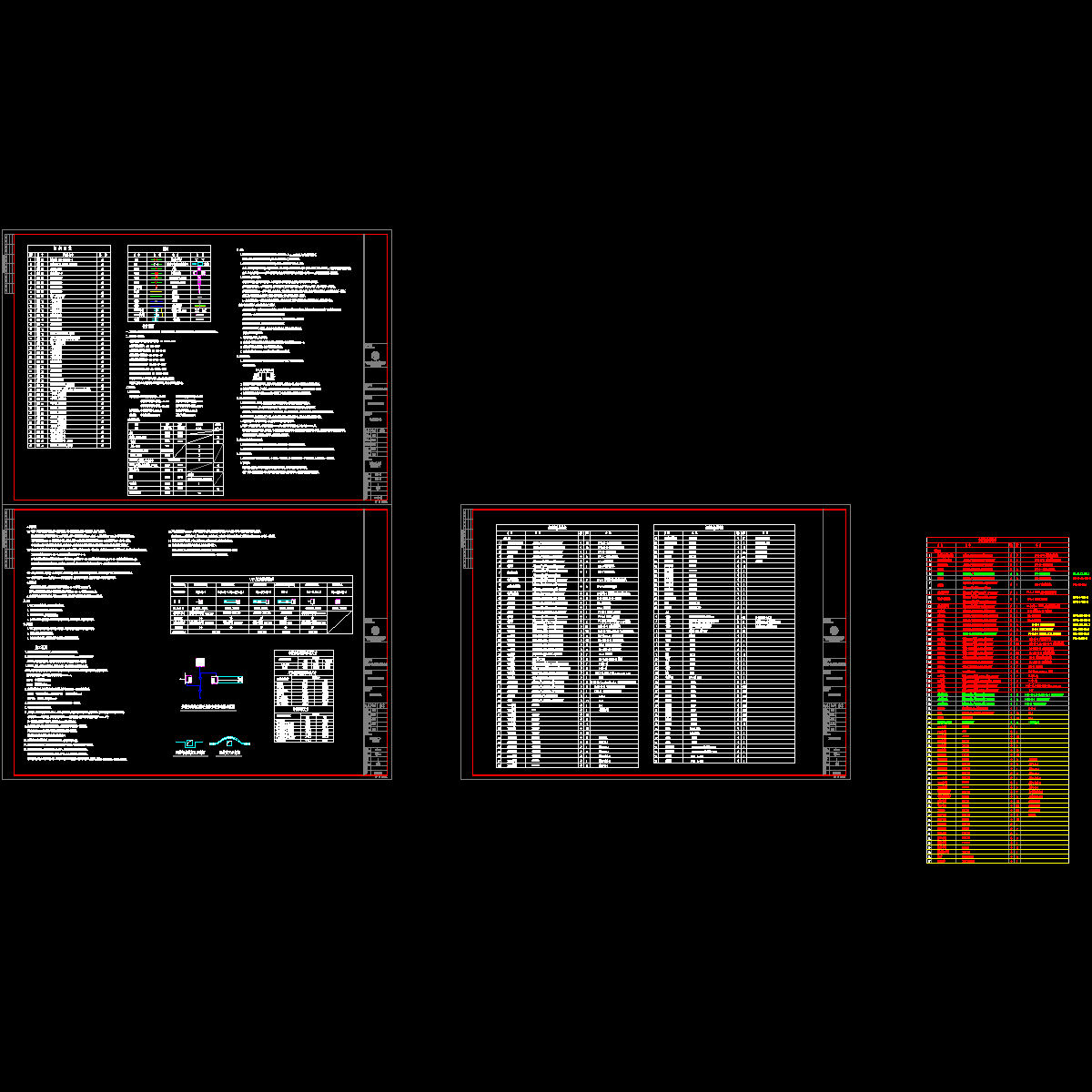

图纸内容主要包含设计施工说明，主要设备材料表及图例，做法示意图，采暖系统图，采暖平面图，采暖入口分集水器大样图、 ，变制冷剂流量多联分体式空调系统流程图，空调平面图，防排烟系统原理图，地下室平战结合通风、空调平面图，通风、空调平面图，顶层基础 ，标间通风、空调大样图、剖面图等...

二、冷热源：

采用变制冷剂流量多联分体式空调（VRV）系统...

三、人防通风设计：

该项目地下人防部分，平时为职工餐厅以及库房，战时为物资库，设清洁通风和隔绝通风。库房及厨房设机械通风系统，厨房及职工餐厅采用外窗自然补风，物资库房按排风量80%机械补风。换气次数详见室内设计参数表...

四、防排烟系统设计：

本建筑酒店区地下室分为2个防火分区，1-2层为一个防火分区，3-6层每层分别为一个个防火分区。办公区每层为一个防火分区。

自然排烟：酒店区地上部分各个层均采用可开启排烟窗的自然排烟形式，排烟口面积及距离均满足要求...

五、采暖设计：

本建筑的热源是航站区内的集中锅炉房提供95/70°C。本建筑有2个热力入口，本建筑冬季以热水散热器采暖系统为主，电采暖为辅助。采暖系统分为热水散热器采暖系统以及电采暖系统...

图纸展示：

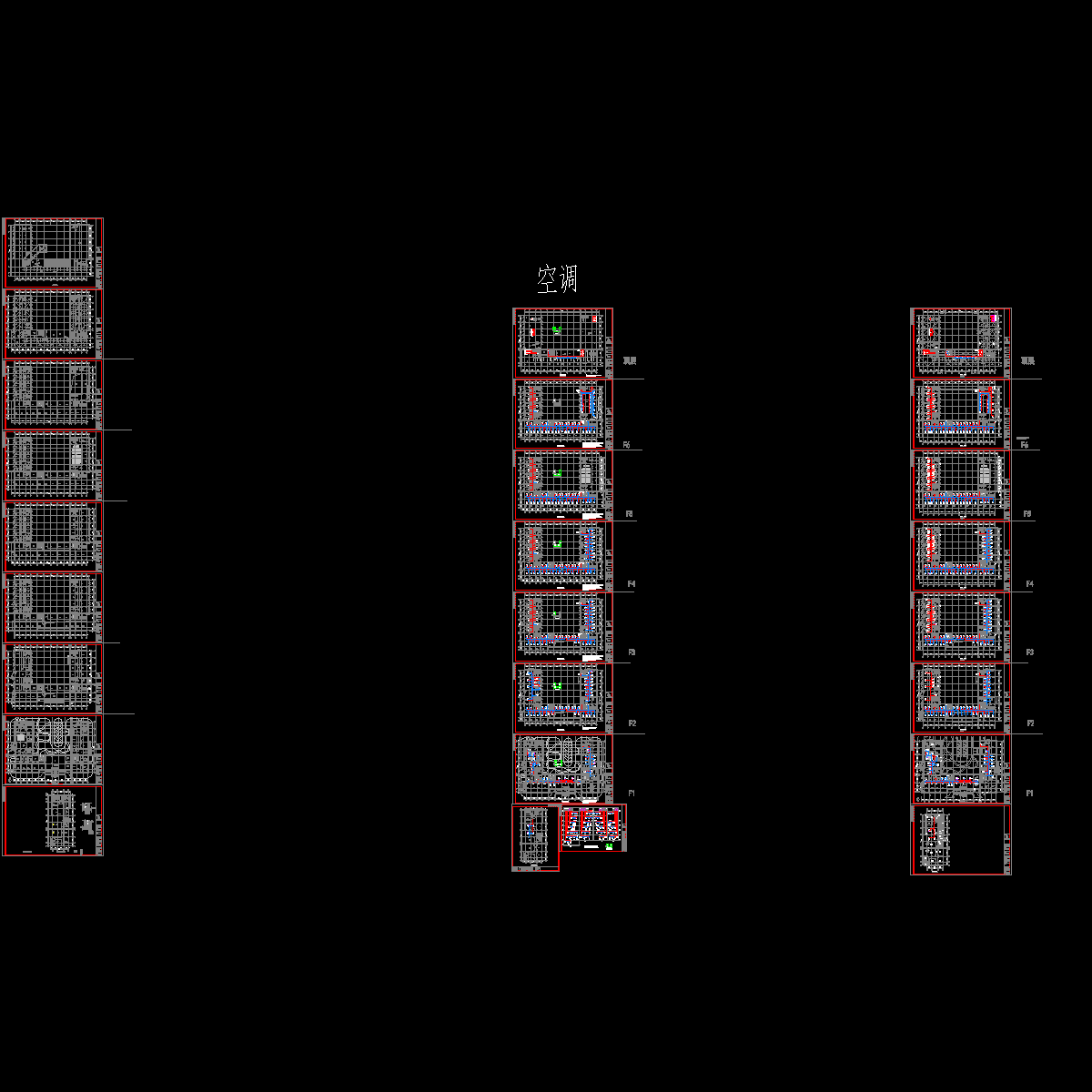

一层通风、空调平面图

一层空调平面图

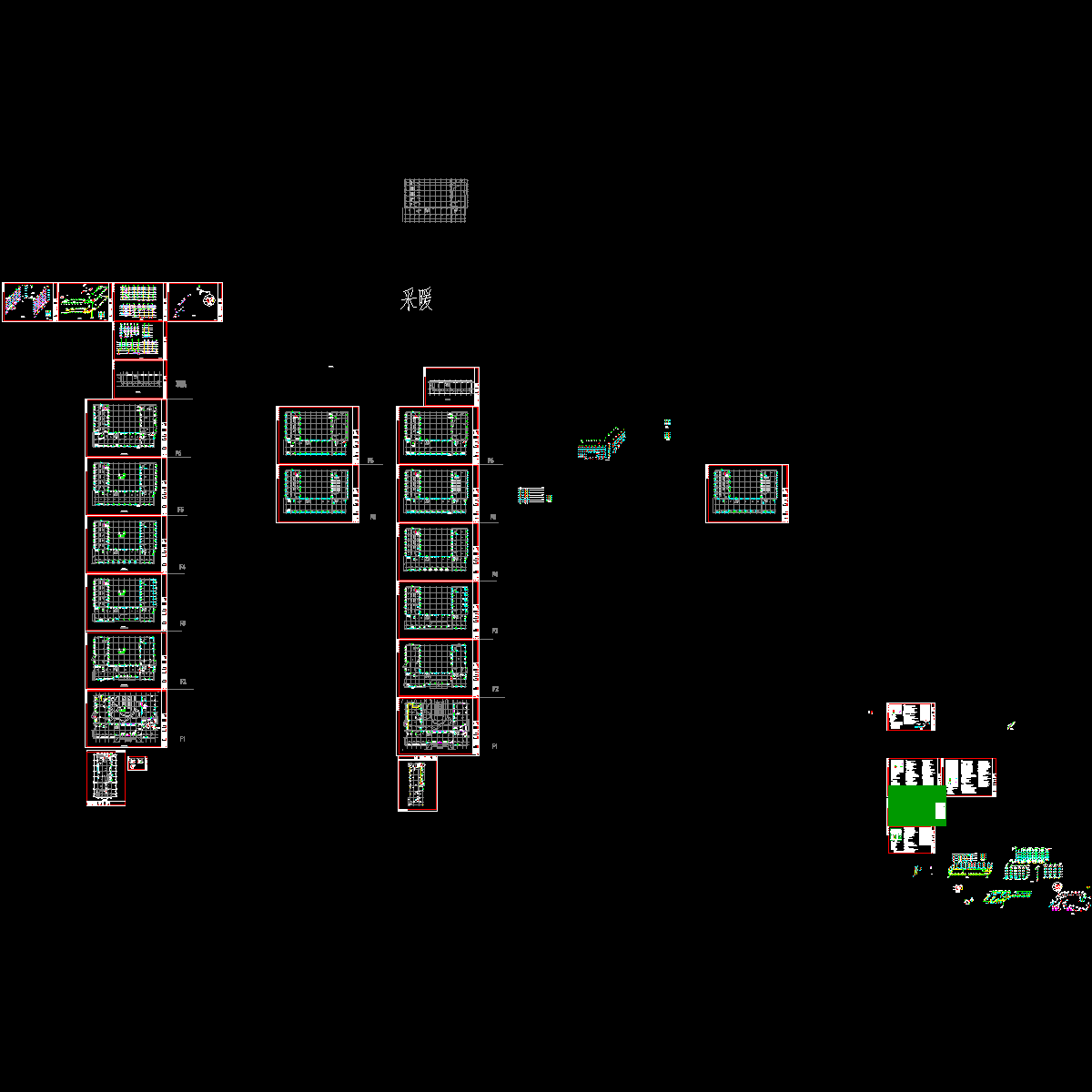

一层采暖平面图

二层通风、空调平面图

二层空调平面图

二层采暖平面图

采暖系统图

变制冷剂流量多联分体式空调系统流程图
