大型商业综合楼暖通空调设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:100000平方米
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖
  • 水系统:单式泵,变流量,双管制,异程式,闭式
  • 送风方式:散流器送风,其他
  • 节点大样:集分水器
  • 项目所在地:河北

附件详情

  • 暖通设计及施工说明
  • 消防通风平面图
  • 采暖干管布置平面图
  • 换热站平面图及流程图
  • 空调水管布置平面图
  • 空调风管布置平面图
  • 采暖平面图
  • 采暖系统图
  • 分户计量 部分采暖系统图
  • 采暖立管系统图
  • 采暖安装详图
  • 防排烟及通风平面图
  • 消防加压送风系统图

附件详情

稿件为河北张家口某综合项目1~3号楼及地下商业、车库暖通空调设计全套施工图纸,甲级设计院设计,工程总建筑面积约10万平米。
其中1号楼为高层住宅,地下一层为自行车库,地下二层为储藏室(无可燃物)和汽车库;地上一层为商业网点,二层为物业办公,三~二十二层为住宅,总建筑面积为13000.22平方米,建筑高度为69.30m。
2号综合楼地下二层为机械停车库和设备用房。地下一层为商业街及地下超市,地上一~五层为商业,六~二十七层为办公用房,总建筑面积为85653平方米,建筑高度为98.80m。
3号办公楼地下部分为二层,均分别与2号综合楼地下商业和汽车库相连,地上一、二层为商业网点,三~六层为办公用房,总建筑面积为6099.78平方米,建筑高度为23.50m。

设计范围:该项目暖通专业的设计范围包括:住宅、办公用房及地下车库的采暖、通风及防排烟系统设计,商业部分的空调、通风及防排烟系统设计,换热站热力工艺流程设计。

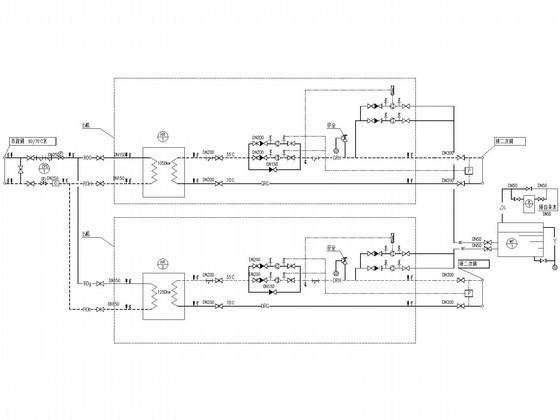

换热站系统流程图

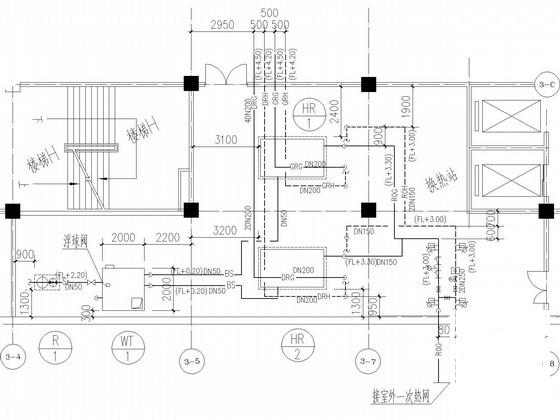

换热站平面图

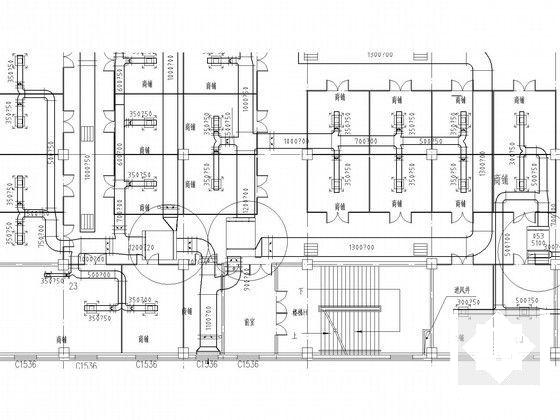

风管布置大样

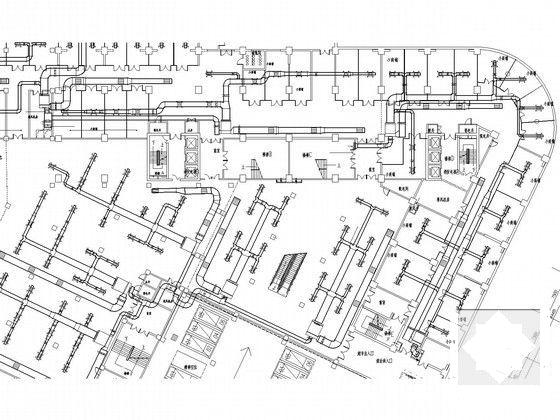

地下一层空调局部平面

热力入户装置示意图

消防加压送风系统图

散热器安装示意图

2号楼采暖平面

1#楼采暖平面

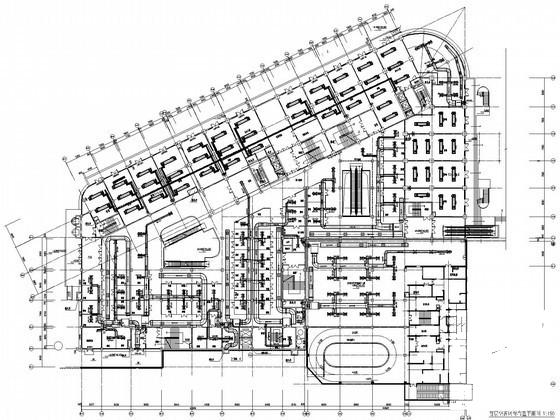

地下一层消防通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大型商业综合楼暖通空调设计CAD施工图纸 - 1
    第 1 张图
  • 大型商业综合楼暖通空调设计CAD施工图纸 - 2
    第 2 张图
  • 大型商业综合楼暖通空调设计CAD施工图纸 - 3
    第 3 张图
  • 大型商业综合楼暖通空调设计CAD施工图纸 - 4
    第 4 张图
  • 大型商业综合楼暖通空调设计CAD施工图纸 - 5
    第 5 张图
  • 大型商业综合楼暖通空调设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
