26层大型商业综合楼暖通空调全套CAD施工图纸.dwg

附件详情

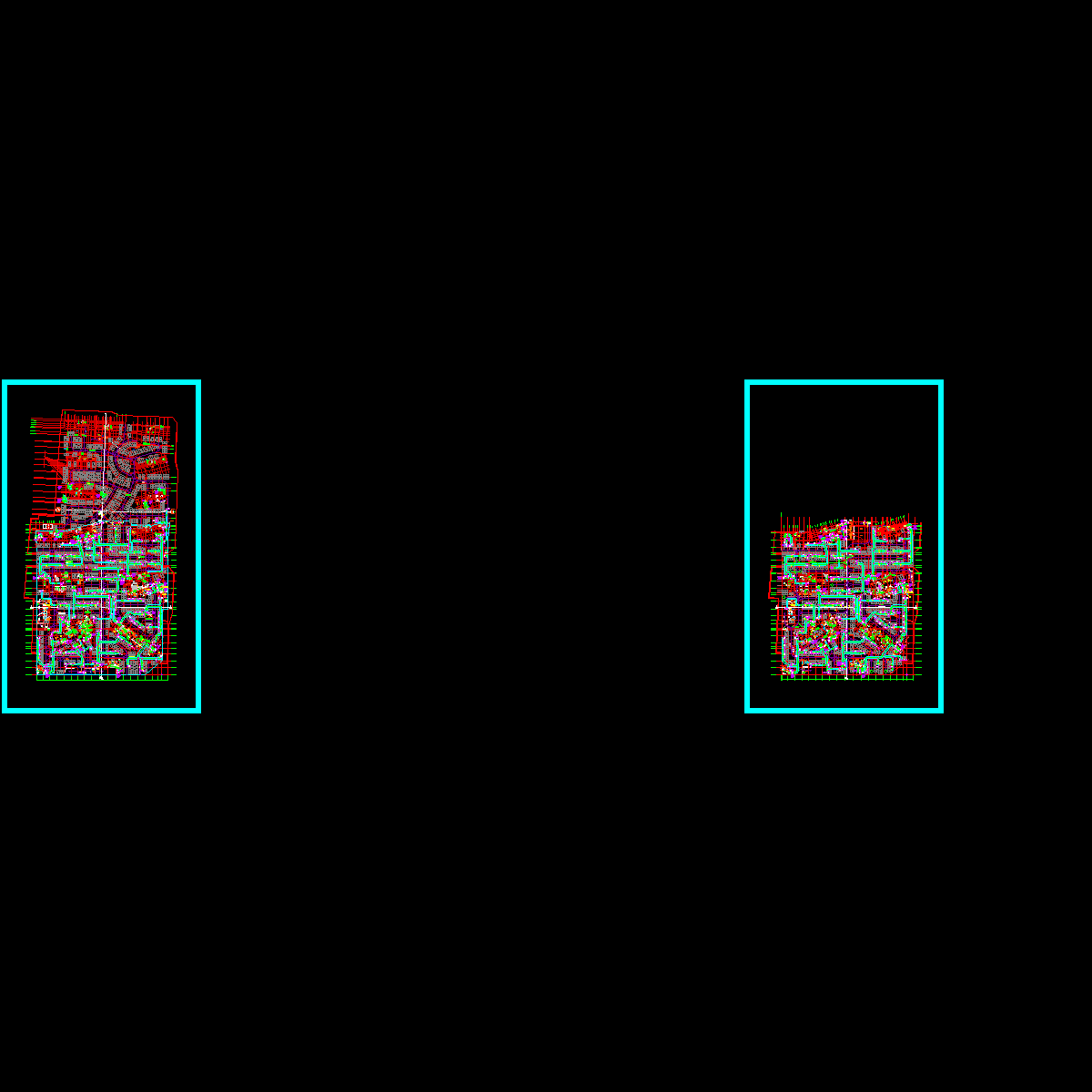

稿件为河南某大型广场商业综合楼暖通空调全套施工图，总建筑面积212845平方米,含五层商业及四栋塔楼和三层地下室，设有中央空调的部分建筑面积约为130000平方米.该建筑类别主要包括商场,车库,办公，住宅及设备用房等,并设有战时人员掩蔽所.属一类高层建筑。
设计范围：
1.裙楼商业、一层地下室及1A1B两栋塔楼的空调（夏季供冷冬季供暖）设计.
2.裙楼商业部分,办公楼,住宅及地下室的通风设计.
3.1C1D塔楼住宅部分采暖设计按要求预留采暖供回水管至塔楼管井处.
4.影剧院冷热源设计。

该项目所有商场采用低速风道全空气空调系统。风量根据房间温度进行调节，但最小风量不小于最大风量的45%,以满足人员的温湿度及空气品质的要求。夏季空调送风温度为16°C,冬季空调送风温度为35°C。1A1B两栋办公塔楼均采用风机盘管加新风的空调方式,1C1D两栋住宅楼均采用散热器采暖。
该项目设置三套独立的冷热源系统,其中一套为地下商场专用,一套为影剧院专用,一套为地上商场及办公部分专用.建筑面积冷负荷指标为：130W/m 。
……

编制于近代年，图纸共60张。
