大型商业建筑群暖通平面图冷热负荷图
-
设计详细说明：有
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省大型商业建筑群
暖通施工图
，L户型B1、B2、B3栋：1-3层为住宅，负一层为地下车库，总建筑面积为3186m2，建筑总高度10.2米。负一层配电房设置机械送风、机械排风系统，车库通过采光通风井进行自然通风排烟；E户型E1栋：1-6层为住宅，负一层为地下车库，负一层车库设置机械排风排烟系统，通过百叶高窗进行自然补风。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

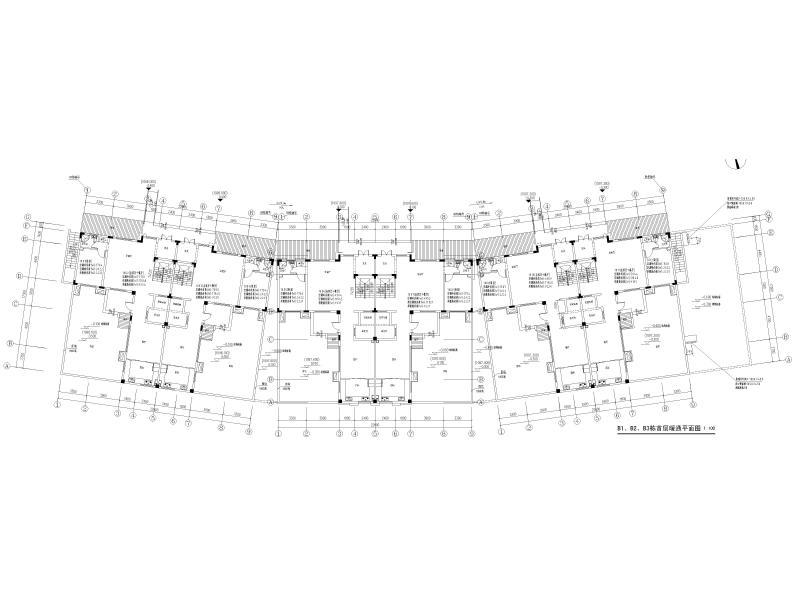

B1、B2、B3栋首层暖通平面图 -

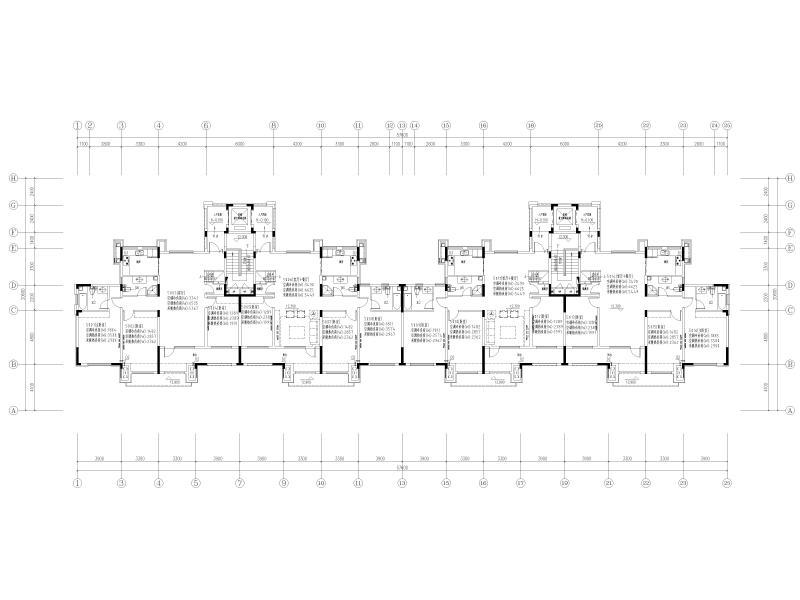

叠拼六层冷热负荷图 -

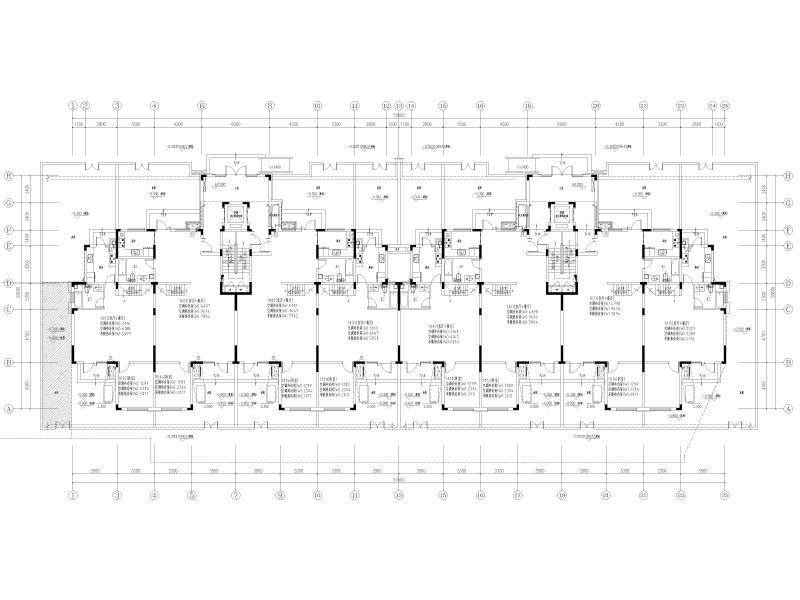

叠拼五层冷热负荷图 -

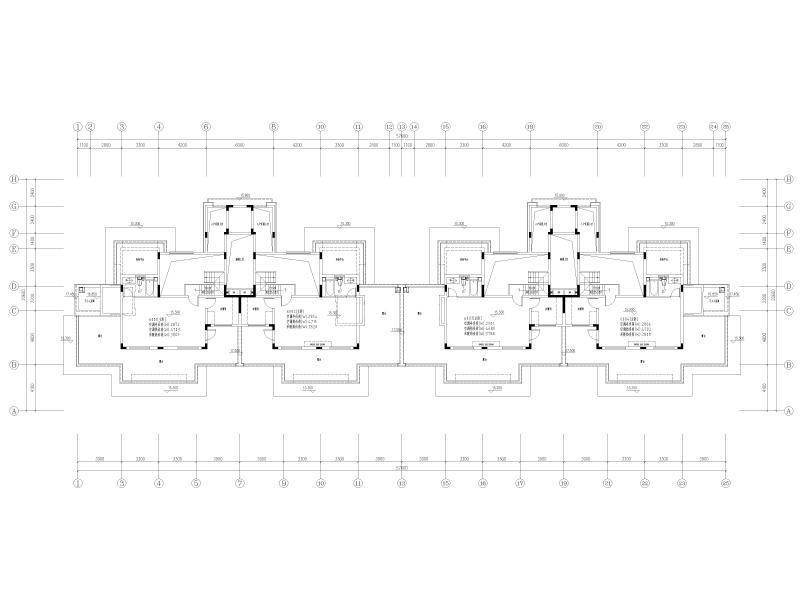

叠拼一层冷热负荷图 -

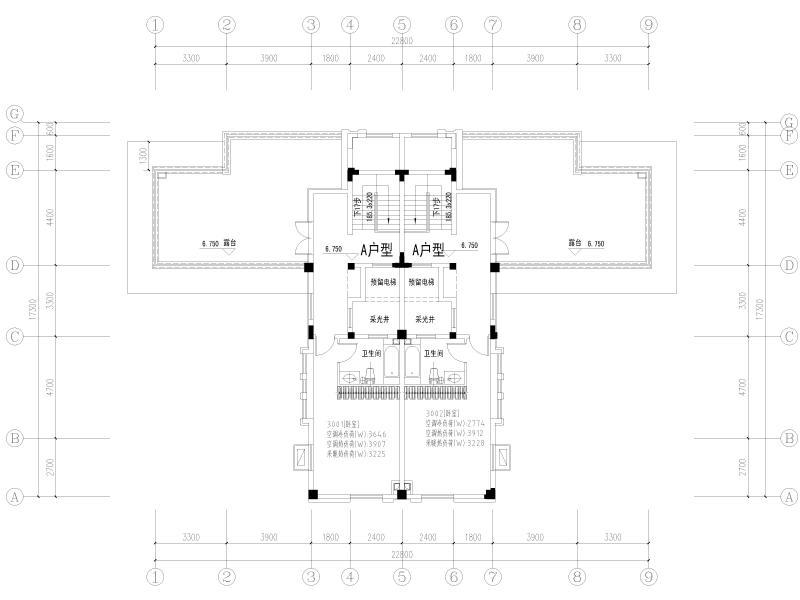

三层冷热负荷图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：3.12 MB
- 收藏次数：0
-
文件名称：
附件-996575705777578760.rar
