大型数据处理中心暖通施工图纸

一、设计范围

对生产用房、办公、会议、多功能厅、标间、教室、门厅、餐厅等设置空调系统。对冷冻机房、锅炉房、汽车库、浴厕、变配电房、水泵房、发电机房、厨房、煤气表房等要求通风的房间设置机械通风系统；对汽车库作机械排风（兼排烟系

统）设计；对计算机房、通风机房、UPS机房、总控室等设有气体灭火的房间设置事故后排风系统。对业务处理中心一号楼防烟楼梯间及其合用前室作正压送风系统设计；对不满足自然排烟条件的内走道作机械排烟系统设计；对业务处理中心

三号楼及后勤服务中心的中庭作自然排烟系统设计，在屋顶设置电动排烟窗；对业务处理中心一号楼、业务处理中心三号楼及后勤服务中心地下室人防区域作平战结合六级人防工程二等人员掩蔽所通风系统设计。

二、冷热源

1. 数据运行中心

（1） 生产区计算机房、打印设备间、磁带库、测试机房等采用恒温恒湿机房空调机组（机组容量及台数详见施工平面图和主要设备表），室外机设置在生产区屋顶。

（2） 生产区新风系统冷热源：采用3台名义制冷量为210kW/台（名义制热量为229kW/台）风冷热泵机组，设置于生产区屋顶。

（3） 生产区周边环廊采用VRV热泵机组，设置2台制冷量为85kW（30HP）/台、4台制冷量为99kW（34HP）/台的变频变冷媒热泵机组，室内机组采用吸顶式，室外机组设置于生产区屋顶。

（4） 电池室及UPS机房采用VRV热泵机组，设置4台制冷量为85kW/台（30HP）变频变冷媒热泵机组，室内机组采用吸顶式，室外机组设置于动力区屋顶。

（5） 办公区冷热源采用VRV热泵机组，设置5台制冷量为85kW（30HP）/台、1台制冷量为78.5kW（28HP）/台、1台制冷量为56kW（20HP）/台、1台制冷量为40kW

（14HP）/台的变频变冷媒热泵机组（制冷量共计600kW），室内机组采用吸顶式，室外机设置于办公区屋顶。

（6） 办公区新风冷热源采用2台名义制冷量为150kW/台（名义制热量为160kW/台）风冷热泵机组，设置于办公区屋顶。

（7） 总控区（ECC）冷热源采用2台制冷量为56kW/台（20HP）及1台制冷量为85kW/台（30HP）变频变冷媒热泵机组，其中1台20HP机组为备用，室内机形式为管道式，室外机设置于办公区屋顶。

（8） 动力区楼宇监控与动力监控室采用VRV热泵机组，设置1台制冷量为33k（12HP）/台的变频变冷媒热泵机组，室内机组采用吸顶式，室外机设置于动力区屋顶。

2. 业务处理中心一号楼

采用2台名义制冷量为520kW/台（名义制热量为580kW/台）风冷热泵机组及2台名义制冷量为350kW/台（名义制

3. 业务处理中心三号楼及后勤服务中心

热量为430kW/台）风冷热泵机组作为空调系统的冷热源。采用3台名义制冷量为1044kW/台的螺杆式冷水机组作为空调系统的冷源。

4. 餐厅

采用3台额定产热量为1106kW/台的常压燃气热水锅炉作为空调系统的热源。采用2台名义制冷量为210kW/台（名义制热量为229kW/台）的风冷热泵机组作为空调系统的冷热源。

三、空调系统

1. 数据运行中心

（1） 办公区采用直接蒸发式变频变冷媒盘管加新风系统。办公区一层采用2台制冷量为85kW（30HP）/台、1台制冷量

为56kW（20HP）/台、1台制冷量为40kW（14HP）/台的直接蒸发式变频变冷媒盘管系统以及一台送风量为8000m3/h的新风机组。办公区二层采用2台制冷量为85kW（30HP）/台的直接蒸发式变频变冷媒盘管系统以及一台送风量为4000m3/h的新风机组。办公区三层采用1台制冷量为85kW（30HP）/台、1台制冷量为78.5kW（28HP）/台的直接蒸发式变频变冷媒盘管系统以及一台送风量为5000m3/h的新风机组。

（2） 总控区（ECC）采用直接蒸发式变频变冷媒盘管加新风系统。设置了2台制冷量为56kW/台（20HP）及1台制冷量

为85kW/台（30HP）变频变冷媒热泵机组，以及一台送风量为5000m%%173/h的新风机组。

（3） 生产区外环廊采用2台制冷量为85kW（30HP）/台、4台制冷量为99kW（34HP）/台的变频变冷媒热泵机组。

（4） 生产区采用恒温恒湿空调机组加新风系统。各房间恒温恒湿机组的配置均预留一台备用机组，其详细配置情况见施工图与主要设备表。新风机组隔层设置，在四层设置两台送风量分别为12000m%%173/h的新风机组，对三四层生产区供新风；在二层设置送风量分别为12000m3/h和18000m3/h的新风机组，对一、二层生产区供新风。

（5） 动力区楼宇监控与动力监控室采用直接蒸发式变频变冷媒盘管加全热交换器系统。采用1台制冷量为33kW（12HP）/台

（6） 空调水系统采用机械循环异程式系统，空调机组上设置动态平衡电动调节阀。的变频变冷媒热泵机组以及1台换气量为800m3/h的全热交换器。

2. 业务处理中心一号楼

（1） 办公室及会议室的空调系统采用风机盘管加新风系统。1层、7层分别采用1台5000m3/h的定风量新风空调机组处

理新风；2~6层每层均采用1台8000m3/h的定风量新风空调机组处理新风。

（2） 七层网络通讯机房采用6台风量为13500m3/h的风冷恒温恒湿机组。

（3） 空调水系统采用机械循环系统，水平同程、垂直异程。空调机组上设置动态平衡电动调节阀，风机盘管上设置动态平衡电动两通阀。

3. 业务处理中心三号楼及后勤服务中心

（1） 底层大堂、中庭、多功能厅、阶梯教室及阅览室采用全空气定风量低速风管空调系统，集中回风。大堂及中庭采用2台送风量为25800m3/h的定风量空调机组。多功能厅采用1台送风量为17200m3/h的定风量空调机组。阶梯教室采用1台送风量为10000m3/h的定风量空调机组。阅览室采用1台送风量为12000m3/h的定风量空调机组。

（2） 二层电教中心演播厅采用全空气定风量低速风管空调系统，集中回风。采用1台送风量为14400m3/h的定风量空调

机组。送风口为旋流风口。

（3） 后勤服务中心标间的空调系统采用风机盘管加新风系统。南区2~4层每层均采用1台5000m3/h的定风量新风空调

（4） 后勤服务中心底层商务中心、图书管理、商店、健身房、乒乓球房、台球房的空调系统采用风机盘管加新风系统。采用机组处理新风，北区1~5层每层均采用1台4000m3/h的定风量新风空调机组处理新风。

（5） 业务处理中心三号楼底层教师休息室、60人普通教室、120人普通教室的空调系统采用风机盘管加新风系统。采用1台1台5000m3/h的定风量新风空调机组处理新风。5000m3/h的定风量新风空调机组处理新风。

（6） 业务处理中心三号楼二层教师休息室、60人普通教室、课件制作室、情景模拟室的空调系统采用风机盘管加新风系统。采用1台5000m3/h的定风量新风空调机组处理新风。

（7） 业务处理中心三号楼二层电脑教室、143人教室的空调系统采用风机盘管加新风系统。采用1台8000m3/h的定风量

新风空调机组处理新风。

（8） 业务处理中心三号楼三层讨论室、电教工作室的空调系统采用风机盘管加新风系统。采用2台5000m3/h的定风量新风空调机组处理新风。

（9） 业务处理中心三号楼四层办公室的空调系统采用风机盘管加新风系统。采用1台8000m3/h的定风量新风空调机组处理新风。

（10）空调水系统采用机械循环异程式系统，空调机组上设置动态平衡电动调节阀，风机盘管上设置动态平衡电动两通阀。

4. 餐厅

（1） 底层大餐厅采用全空气定风量低速风管空调系统，集中回风。采用1台送风量为25800m3/h的定风量空调机组及1台送风量为17200m3/h的定风量空调机组。

（2） 二层大餐厅采用全空气定风量低速风管空调系统，集中回风。采用1台送风量为21600m3/h的定风量空调机组及1台送风量为12000m3/h的定风量空调机组。

（3） 一层休息室、值班室的空调系统采用风机盘管加新风系统。采用1台250m3/h的全热交换器处理新风。

（4） 二层小餐厅的空调系统采用风机盘管加新风系统。采用1台1500m3/h的全热交换器处理新风。

（5） 空调水系统采用机械循环异程式系统，空调机组上设置动态平衡电动调节

阀，风机盘管上设置动态平衡电动两通阀。

四、图纸展示

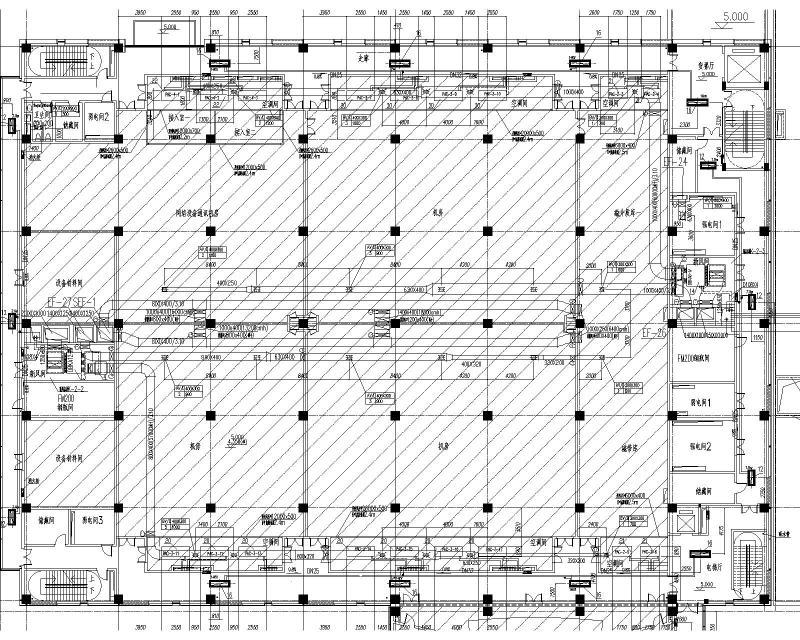

二层空调通风平面图

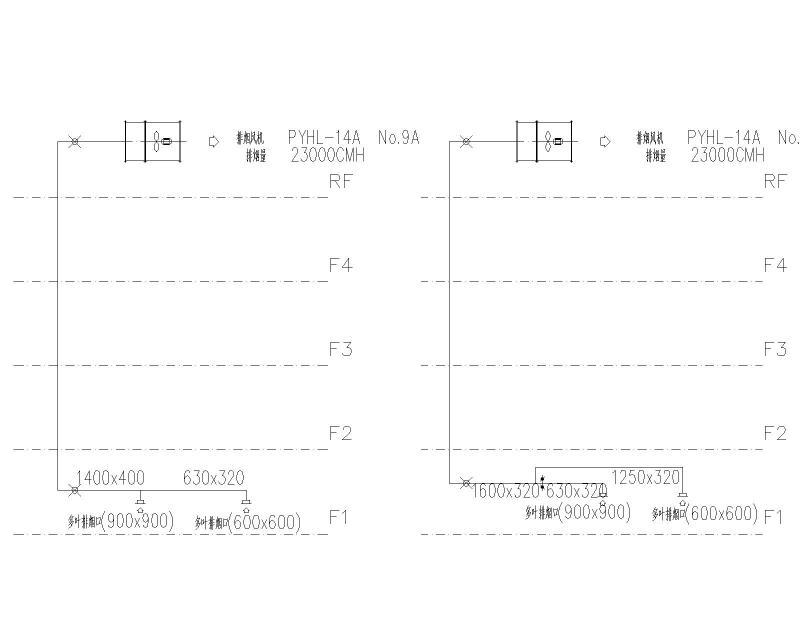

排烟系统图

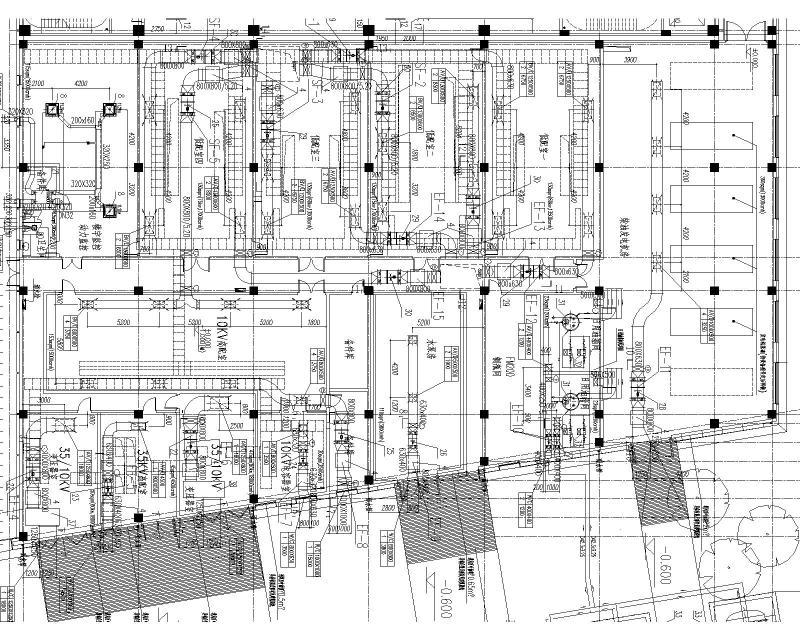

首层空调通风平面图

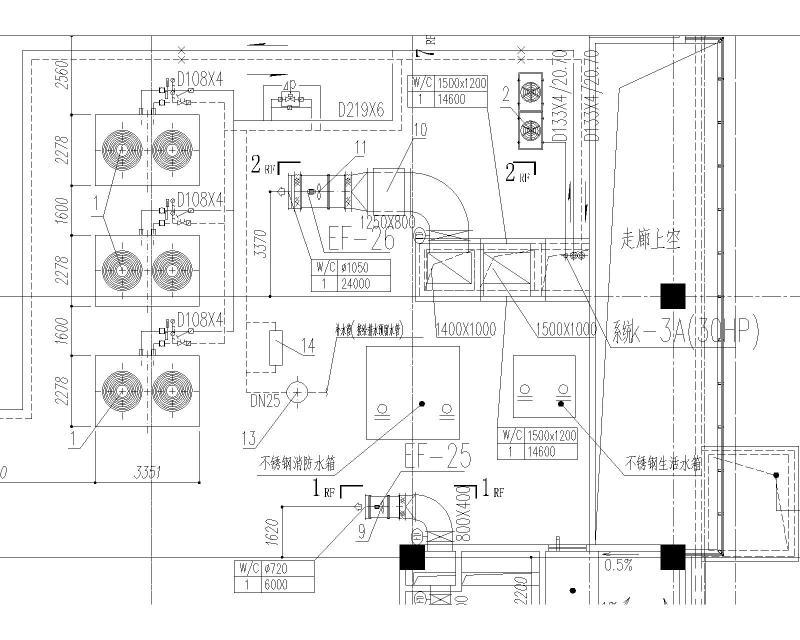

屋顶层平面图

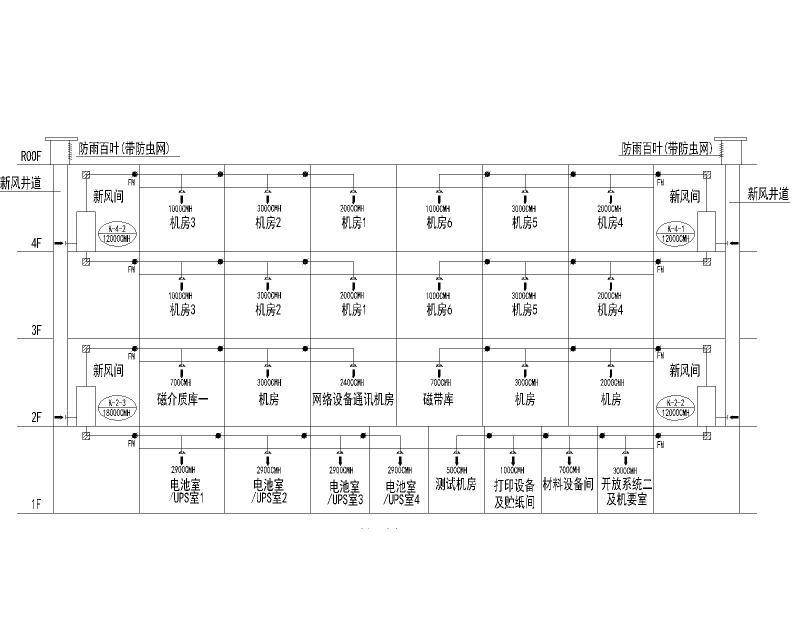

新风系统图
