客运中心暖通空调系统设计CAD施工图纸

  • 附件设计说明:无
  • 建筑类别:办公,交通建筑
  • 建筑设计面积:22258平方米
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,定流量,双管制,同程式,异程式,闭式
  • 项目所在地:上海

附件详情

  • 设计说明
  • 施工说明
  • 空调通风图例
  • 主要设备材料表
  • 空调通风平面图
  • 排烟系统流程图
  • 正压送风系统流程图
  • 空调水系统平面图
  • 空调水系统流程原理图
  • 屋顶排烟天窗平面图
  • 机房详图
  • 办公区分隔后修改图

附件详情

该客运中心建于上海某国际邮轮码头平台上(通过引桥与岸边相

连),码头平面面积59592平方米;客运中心项目总建筑面积为22258平方米

,其中主体建筑面积19553平方米(包括夹层),登船廊道建筑面积2705平方

米,总建筑高度23.65米。建筑一层主要为行李大厅及换票大厅,层高7.0米

,其中3.5米高度上有五部分夹层,主要为办公,空调机房以及餐饮休闲等;

二层为出入境边检大厅,包括出入境边检以及边检办公等,其中11.8米高度

有两部分夹层,主要为办公、空调机房、中央控制室等。
设计内容:本施工图设计内容为客运中心的空调、通风及防排烟工程设计,

以及节能,自控控制等设计。
冷热源:空调系统设置集中冷热源,冷热源采用高效低噪型螺杆式风冷热泵

机组。
空调水系统:空调水系统为一次泵定流量,主楼部分采用双管制异程闭式系

统,登船廊道部分采用双管制同程闭式系统;采用闭式膨胀水箱定压;水处

理采用在线自动加药、脱气排污方式……
空调风系统:迎客大厅、换票大厅、行李大厅以及二层边检大厅等高大空间

采用单风道定风量全空气空调系统;办公区域所有房间均采用风机盘管加新

风系统;登船廊道采用风机盘管系统,新风依靠可开启外窗自然渗透……


,图纸共43张。

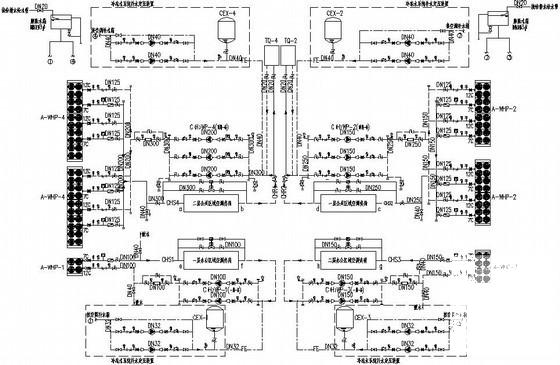

空调水系统流程原理图

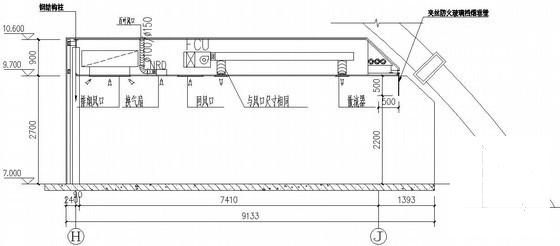

安装示意图

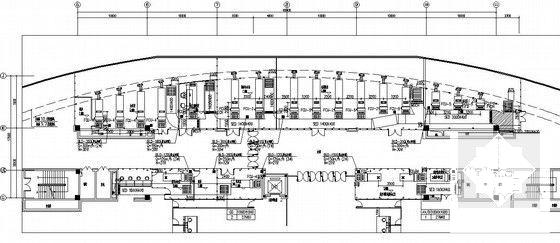

办公区空调 平面布置图 (修改)

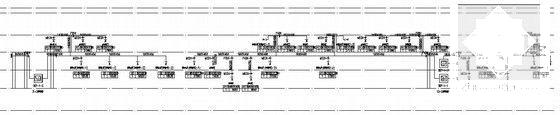

排烟系统流程图

夹层空调机房平面图

夹层空调通风平面图

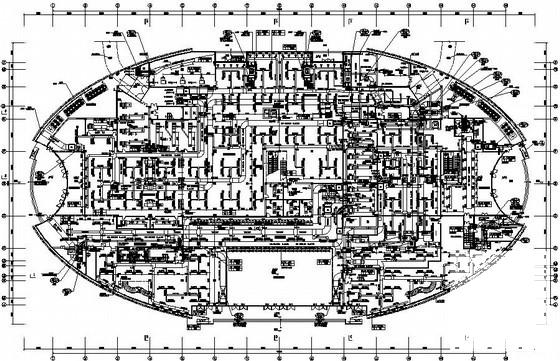

空调水系统平面图

登船廊道空调通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 客运中心暖通空调系统设计CAD施工图纸 - 1
    第 1 张图
  • 客运中心暖通空调系统设计CAD施工图纸 - 2
    第 2 张图
  • 客运中心暖通空调系统设计CAD施工图纸 - 3
    第 3 张图
  • 客运中心暖通空调系统设计CAD施工图纸 - 4
    第 4 张图
  • 客运中心暖通空调系统设计CAD施工图纸 - 5
    第 5 张图
  • 客运中心暖通空调系统设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
