42层商务中心综合楼暖通空调设计CAD施工图纸(防排烟系统图)

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计面积：115000平方米
建筑地上层数：42层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：47张
设计年代：近代
设计内容：空调,通风,防排烟,机房,其它
冷热源：电动压缩式冷水机组,锅炉
空调系统：空气-水系统
水系统：单式泵,定流量,双管制,异程式
项目所在地：江苏

附件详情

资料目录
图例、主要设备器材表
设计及施工说明
通风平面图
空调平面布置图
空调水平面图
通风排烟平面图
屋顶机房通风平面图
防排烟系统图
空调水系统原理图
空调冷冻水系统展开图

附件详情

该项目位于江苏省常州市,总建筑面积115000m2，,地下共二层，地上四十二层,其中地下层为车库和设备用房;地上一至四层为餐饮和商业，标准层为公寓，其中十层，二十六层为避难层。
设计内容：地下汽车库通风及防排烟设计; 商业及餐饮部分排烟系统设计;楼梯间前室,消防电梯间防烟楼梯间合用前室的加压送风系统设计；地下室设备用房及辅助用房通风设计；商业及餐饮部分中央空调设计。

，图纸共31张。

空调水系统原理图

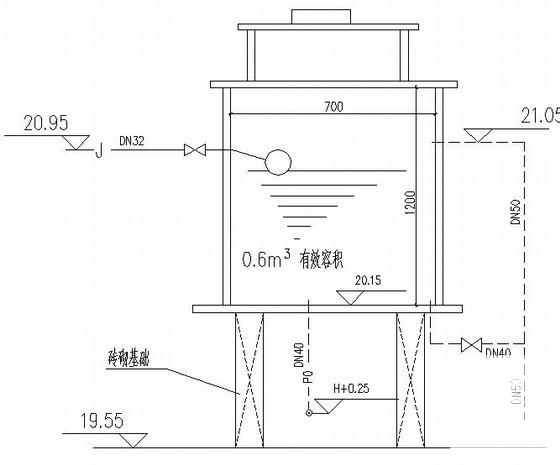

膨胀水箱安装大样

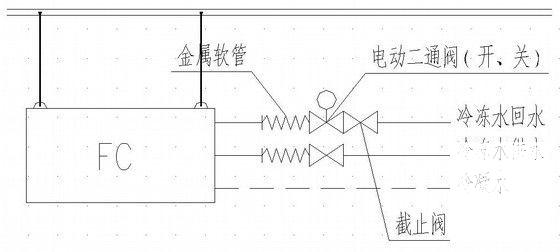

风机盘管安装图

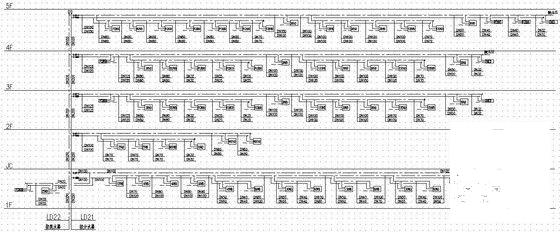

空调冷冻水系统展开图

商业餐饮排烟系统图

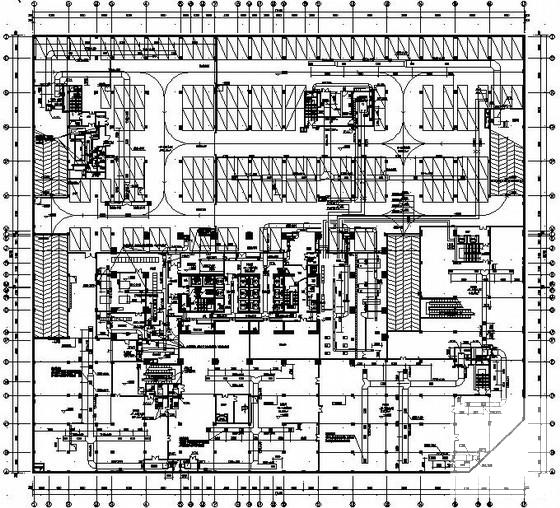

空调通风平面图

通风排烟平面图

空调水平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
