33层行政办公综合楼暖通空调通风排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:办公,商业,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:84313.35平方米
  • 建筑地上层数:33层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:120张
  • 设计内容:空调,通风,防排烟,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:
项目为一行政办公综合楼,总建筑面积约84313.35m2,地上33层,地下4层...
二、冷热源:
制冷机房选用离心式水冷冷水机组和螺杆式冷水机组...
三、空调系统:
1.空调水系统为水冷冷水一次泵变流量系统,二次回风空调系统。
2.空调水系统除附楼外主立管采用同程式系统;其它立管和各水平主干管采用异程式系统。
3.小房间采用风机盘管加新风系统,大空间采用空调机组的低速全空气送风系统...
四、通风系统:
1.地下车库根据防火分区和人防防护单元的划分,设置机械送排风系统。
2.空调制冷机房设有一个机械排风系统,同时设有一个新风处理系统进行送风。
3.会议二次回风空调系统在总回风段分别设一个机械排风系统....
五、防排烟系统:
1.地下四层内走道为一个防火分区,设有一个机械排烟系统。
2.大中庭外立面设电动窗自然通风、排烟。其开窗有效面积不应小于该中庭防火分区地面面积的5%。
3.地下三层至地面一层5号防烟楼梯间设有前室。前室设独立加压风机...

图纸共120张。

空调水管平面图

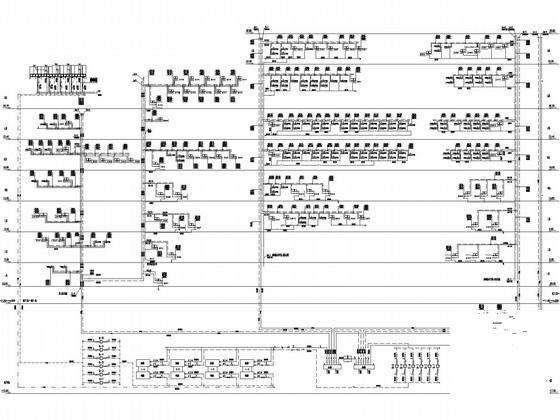

空调水路系统原理图

出入口送风平面图

高区空调换热站平面图

冷却塔详图

制冷机房平面图

通风防排烟 系统原理图

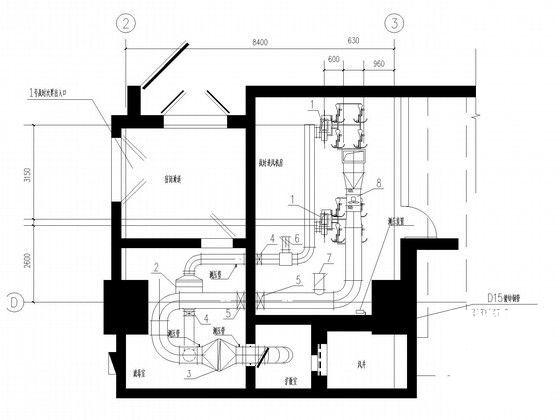

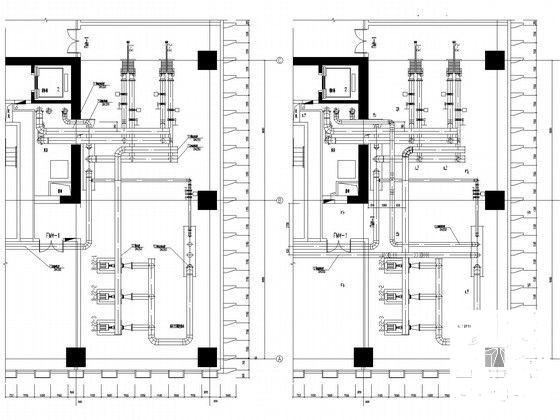

空调机房大样图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

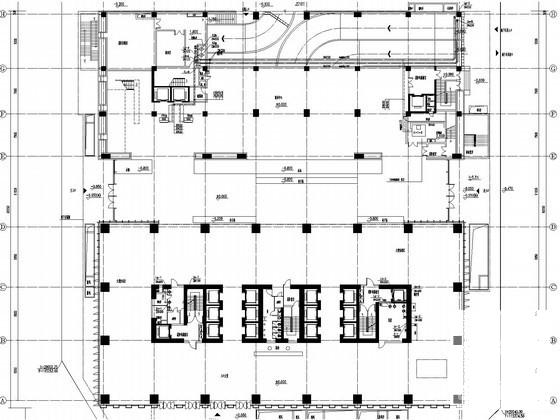

  • 暖通空调系统设计 - 1
    暖通空调系统设计 - 1
  • 暖通空调系统设计 - 2
    暖通空调系统设计 - 2
  • 暖通空调系统设计 - 3
    暖通空调系统设计 - 3
  • 暖通空调系统设计 - 4
    暖通空调系统设计 - 4
  • 暖通空调系统设计 - 5
    暖通空调系统设计 - 5
  • 暖通空调系统设计 - 6
    暖通空调系统设计 - 6
  • 暖通空调系统设计 - 7
    暖通空调系统设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
