7层医疗综合楼空调通风防排烟系统设计施工图纸

附件详情

一、项目概要：
本建筑地上共七层。一层至三层层高4.2m，四层至七层层高3.9m；本建筑为坡屋顶，建筑高度为44.0m...
二、冷热源：
综合楼空调系统采用风冷（热泵）螺杆机组为冷热源，冷冻水供水温度为7°C，回水温度为12°C...
三、空调系统：

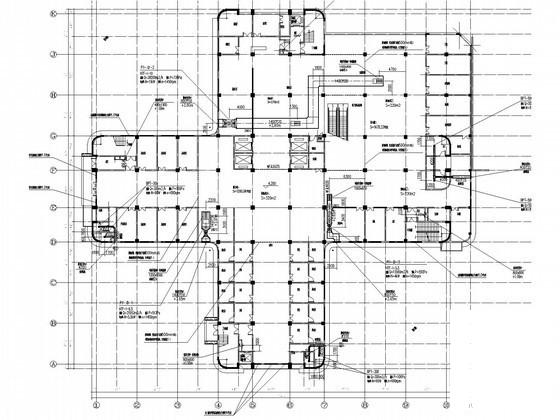

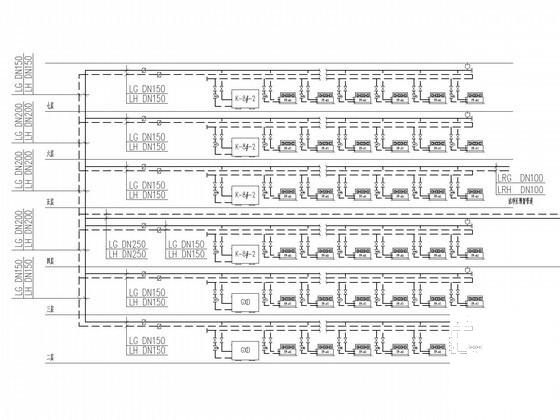

1.空调冷热水系统采用两管制，共用一套末端管网。

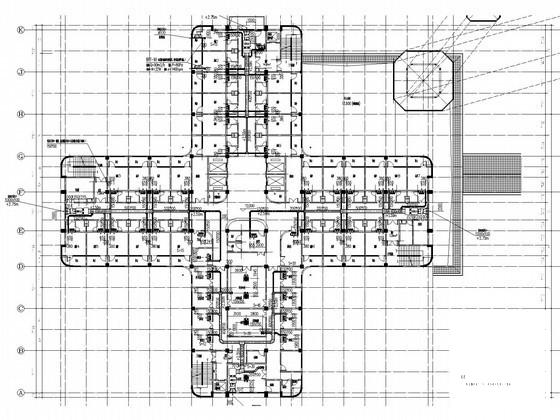

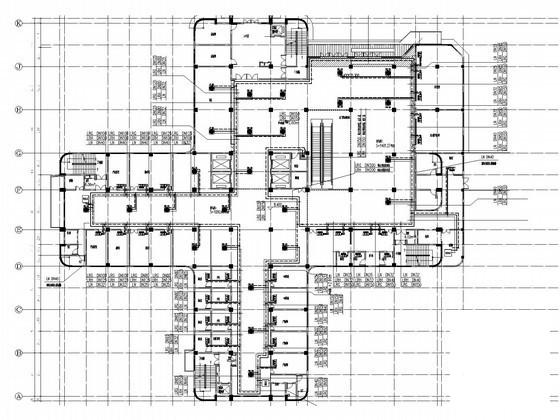

2.大厅及其他房间均设置新风加风机盘管系统。
3.非洁净区域：设置新风加风机盘管系统；其中隔离病房单独设置一次回风系统...
四、通风系统：
1.公共卫生间：设置机械排风，换气次数取12次/h。
2.普通病房设置机械排风系统，排风系统换气次数取2次/h，保持常压；功能性房间设置机械排风系统，排风系统换气次数取2.5次/h，保持负压5~10Pa...
五、防排烟系统：
1.满足自然排烟条件每五层可开启外窗面积大于2个平方米的要求，故采用自然排烟。

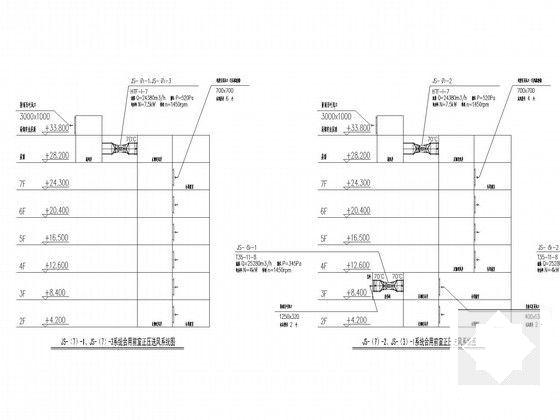

2.4个合用前室不具备可开启外窗条件，设置机械加压送风系统。
3.当排烟风机负担一个防烟分区时的系统排烟量按每平米60m3/h计算...

图纸共24张。
