7层医疗综合楼通风及净化空调防排烟系统设计CAD施工图纸（人防设计净化空调系统）.dwg

附件详情

一、项目概要：
建筑面积57356m2，地上50034m2，地下7322m2，综合楼地上7层，地下1层...
二、冷热源：
1.该项目所需空调冷源由地下冷冻机房提供，热源由市政蒸汽提供。
2.空调冷源设置离心式制冷机和螺杆式制冷机，总装机冷量为4916kW。
3.采用变制冷剂流量多联式分体空调系统...
三、空调系统：
1.空调水系统采用冷水机组变流量的变流量一级泵系统，冷冻水泵变频。
2.水系统为异程式的二管制系统，风机盘管水系统为竖向异程、水平同程和异程式的分区二管制系统。
3.净化空调水系统由单独的干管提供；净化空调机组再热采用电加热。
4.病房、诊室、医技等分区设置风机盘管加新风系统。
5.手术部手术室均为Ⅲ级手术室，每1间或2间手术室设置一个全空气净化空调系统.
6.各洁净辅助用房按规范要求确定等级后设计相应的全空气净化空调系统...
四、通风排烟系统:
1.送新风房间均设置相应排风系统，排风量按新风量80%计算。
2.卫生间均设置排气扇排风，排风进入竖向风管经屋面排风机排出室外。
3.冷冻机房设置一个排风系统和一个进风系统，平时兼事故通风用，平时低速运行...

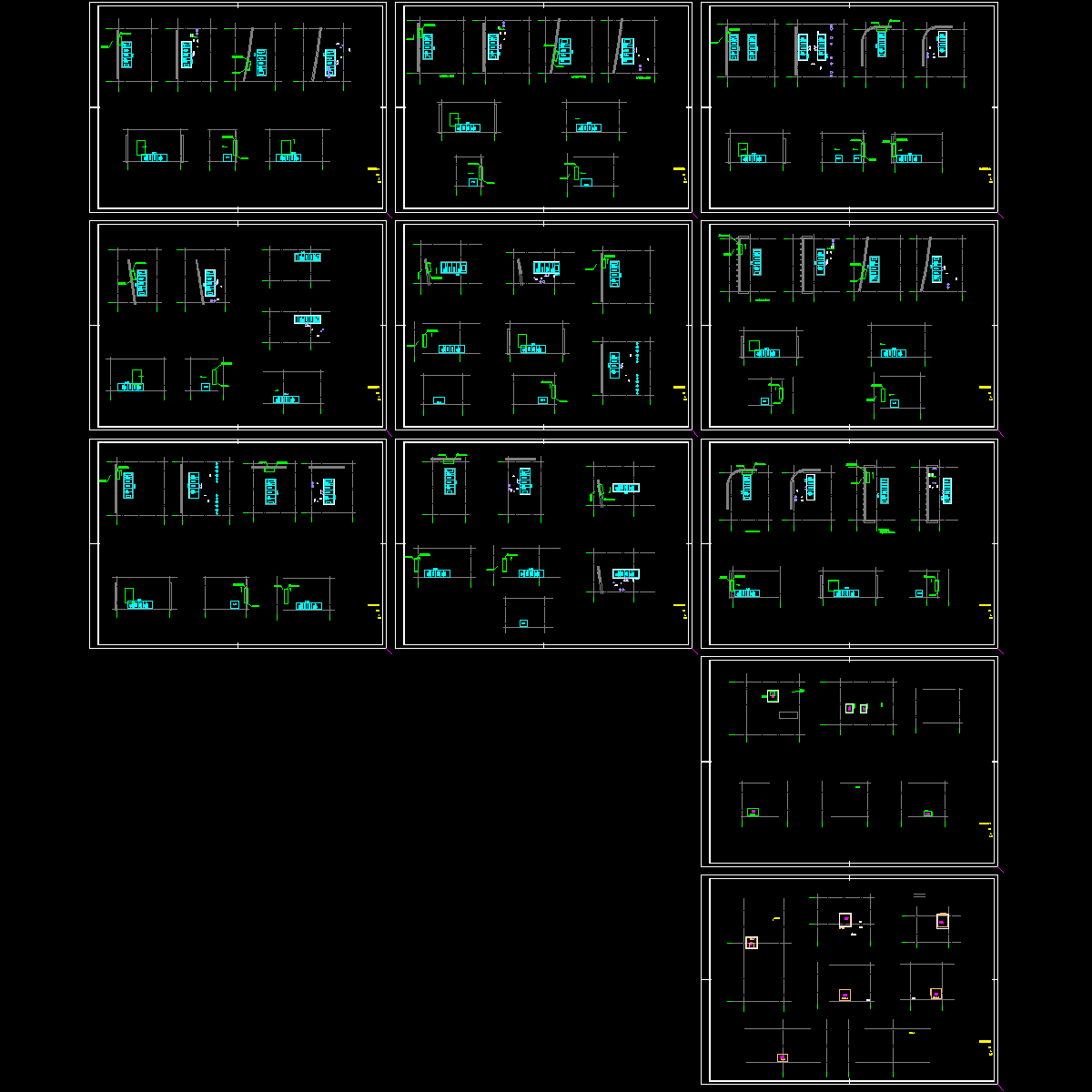

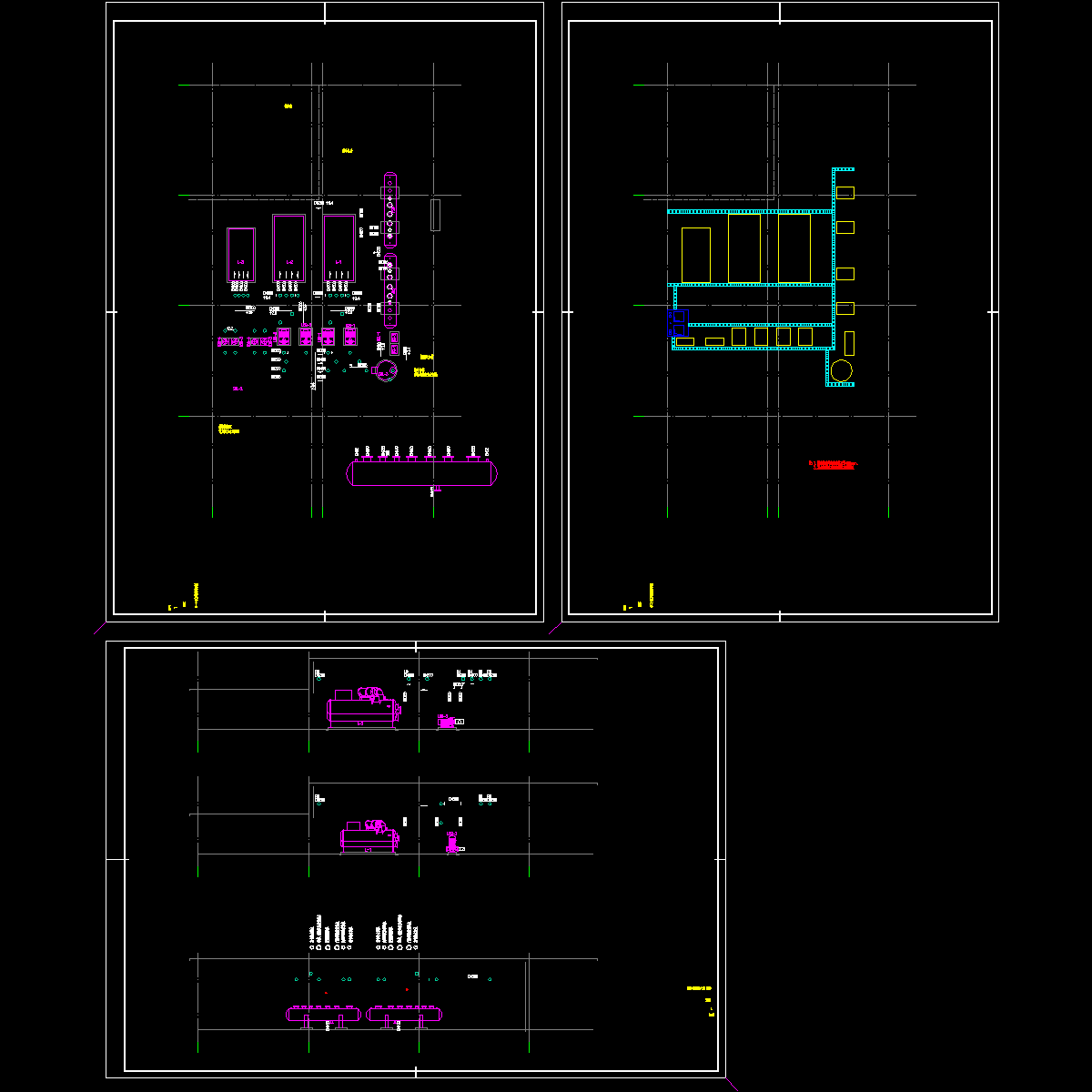

图纸共55张。
