11480平米2层生物制药工厂净化空调通风防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11480.05平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:单式泵,闭式
  • 送风方式:散流器送风
  • 节点大样:风机盘管,空气处理机组,管道支吊架
  • 项目所在地:重庆

一、项目概要:
该项目位于重庆市,是一个多层生物制药工厂建筑项目,地上2层,总建筑面积11480.05m2,建筑占地面积为8094.95m2。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,制冷、排烟、通风系统原理图,空调系统原理图,空调通风设备安装示意图,一层风口平面图,空调送风风管平面图,通风、排烟风管平面图,空调回风风管平面图,调管线平面图等...

二、空调系统:
1.冷热源:采用螺杆式冷水机组,多联机系统或分体空调...
2.风系统:所有净化空调系统空气处理流程均:新风与回风混合->初级过滤->热湿处理->风机输送->中效过滤->风道至高效送风口->室内->下部回风口->回空调机组。成品库采用风管式分体机组,顶送顶回...
3.水系统:采用一次泵闭式系统...

三、 通风防排烟 系统:
通风系统:
机械通风系统的启停控制。风机运行状态显示,故障报警...
防排烟系统:
本建筑为丙类厂房,首先与建筑 专业配合 ,对房间面积超过300m2的地上房间设置面积不小于该房间面积2%的可开启外窗进行自然排烟。对于不满足自然排烟的房间,设置机械排烟,部分区域的排烟补风采用自然补风,不满足自然补风的房间,设置机械补风系统。补风按不小于排烟量的50%设计,火灾时自动开启排烟风机及对应补风机,实施排烟...

图纸展示:

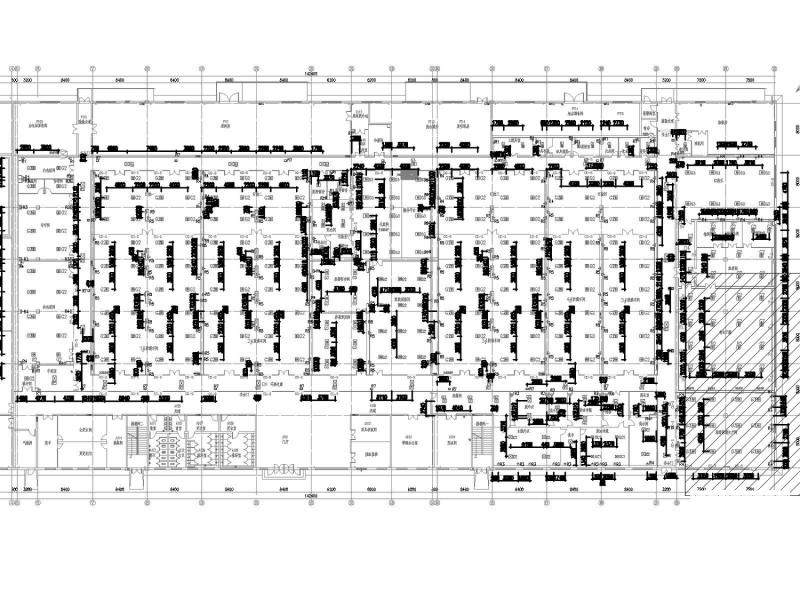

一层风口平面图

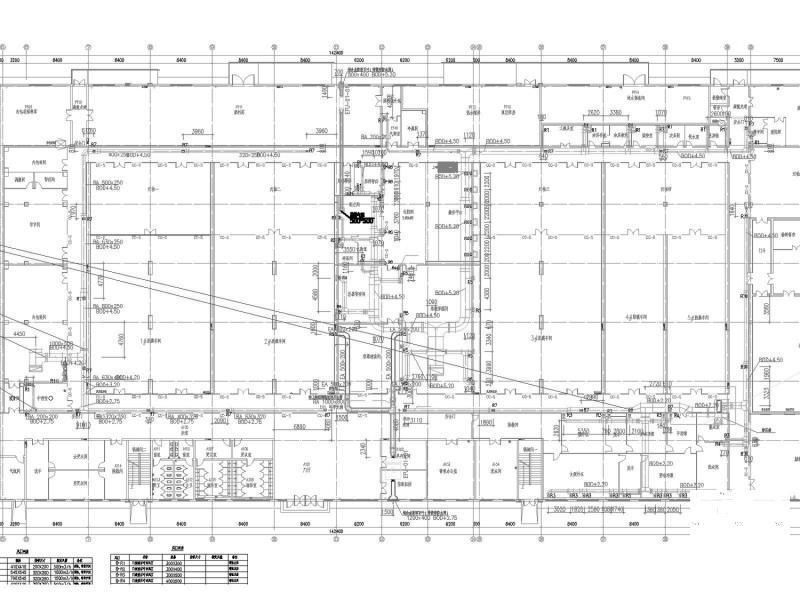

一层空调送风风管平面图(一)

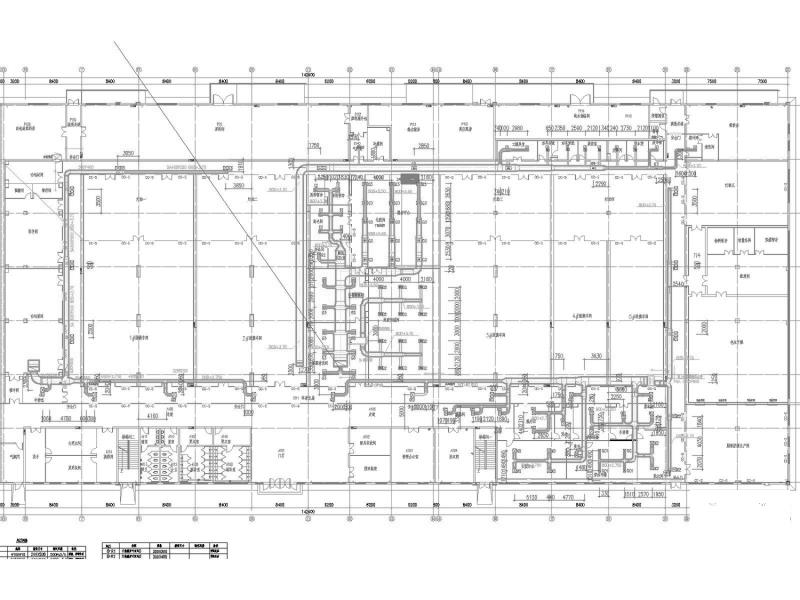

一层空调送风风管平面图(二)
一层空调回风风管平面图(二)

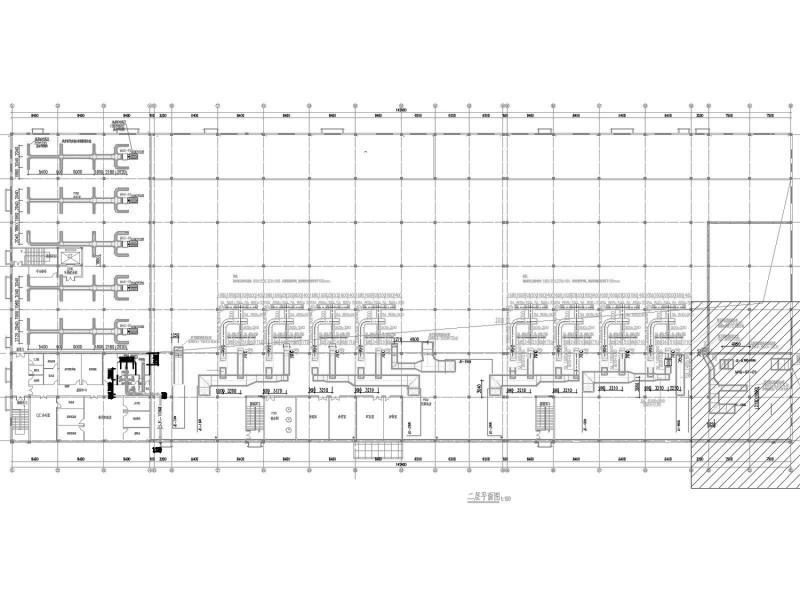

二层空调送风风管平面图
二层空调风管平面图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 工厂空调系统 - 1
    工厂空调系统 - 1
  • 工厂空调系统 - 2
    工厂空调系统 - 2
  • 工厂空调系统 - 3
    工厂空调系统 - 3
  • 工厂空调系统 - 4
    工厂空调系统 - 4
  • 工厂空调系统 - 5
    工厂空调系统 - 5
  • 工厂空调系统 - 6
    工厂空调系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
