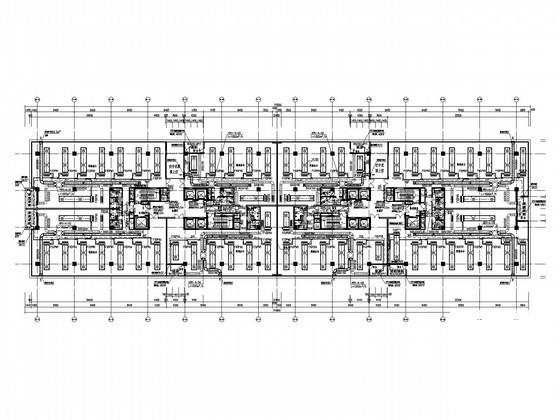

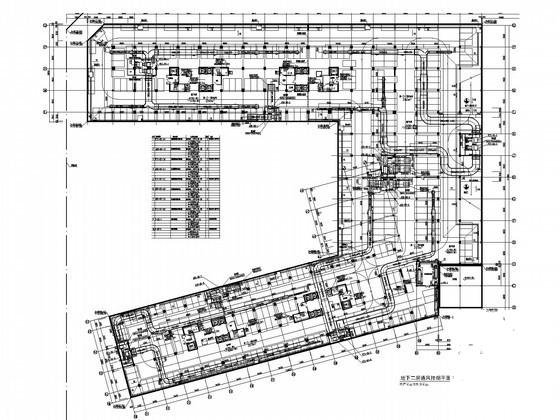

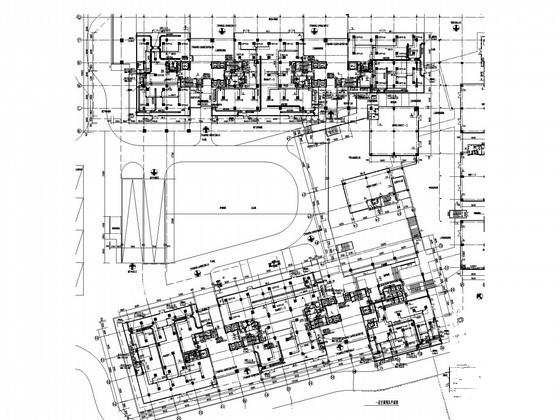

厂房配套设施通风空调防排烟系统设计施工图平面图

附件详情

一、项目概要：
1.本项目为数码园2号，3号厂房，配套科展长廊(含2号食堂)及地下车库。
2.本施工图设计内容包括数码园2号，3号厂房，配套科展长廊(含2号食堂)空调、通风及防排烟系统的设计......
二、空调系统：
1.2号、3号厂房首、二层配套展厅设计单冷变制冷剂流量多联(VRV)空调系统。
2.各空调区域新风均采用焓交换效率大于60%的进排双向式全热交换器，回收排风所带的冷负荷。
3.可根据实际情况选用模块式风冷热泵系统、水环热泵系统等其它空调形式......
三、通风排烟系统：
1、所有的设备房均设有机械通风系统。公共卫生间设集中机械排风系统。排风量按换气次数15次/时计算。每层排风系统采取防回流措施。
2、设备用房设置机械送排风系统。水泵房通风量按换气次数6次/时计算。
7、配套办公区、展厅区、食堂和高科技工业研发均采用自然排烟方式，即利用可开启外窗排烟。可开启外窗的面积不小于办公区实用面积的2%......

图纸共24张
