6层栋工业厂房综合项目空调通风及防排烟系统设计CAD施工图纸

一、项目概要：

该项目位于浙江省，是一个多栋工业厂房综合项目，多层教育行政综合楼，地上6层，地下一层，总建筑面积19153.8m2。

图纸内容主要包含设计施工说明，主要设备材料表及图例，空调系统流程图，空调水系统图，末端水管接管大样图，空调水管平面图，空调冷媒管 平面图 ，通风平I面图等...

二、空调系统：

1.冷热源：采用风冷涡旋式模块化冷水机组，直流变频多联机系统...

2.风系统：...

3.水系统：采用一次泵定频，异程式系统...

三、通风防排烟系统：

男、女卫生间、茶水间设置机械排风系统，分别选用天花板用管道式换气扇一台，吊装在房间吊顶内，排风直接排出室外。

配电间设置机械排风系统，选用壁式轴流风机一台，贴梁底安装在房间隔墙上...

图纸展示：

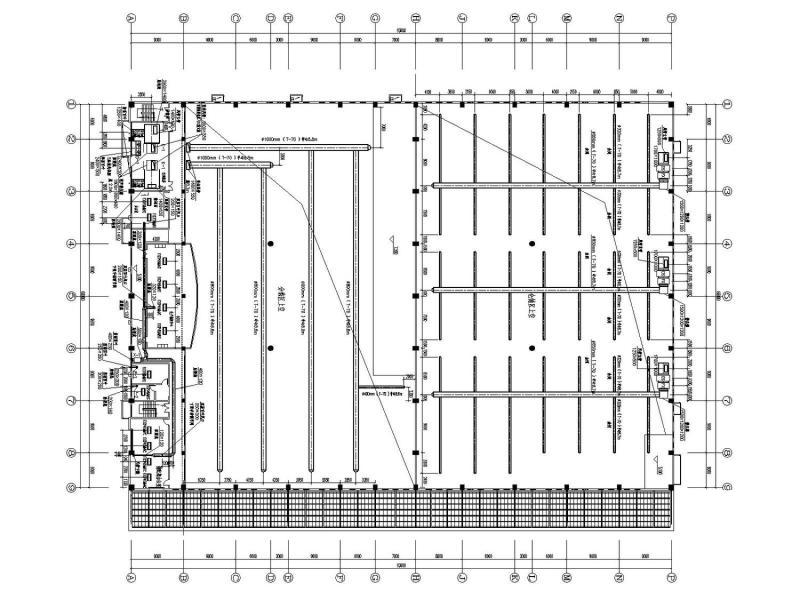

联合工房一层空调、通风平面图

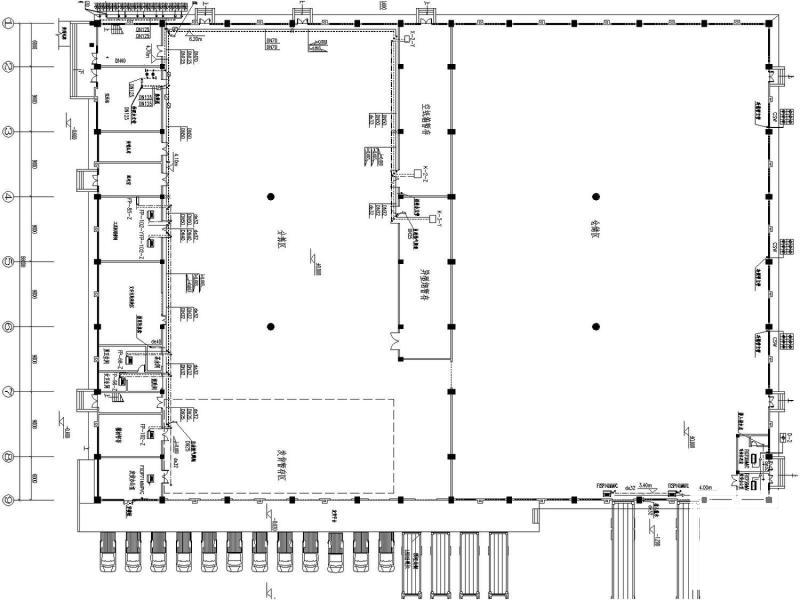

联合工房一层空调水管平面图

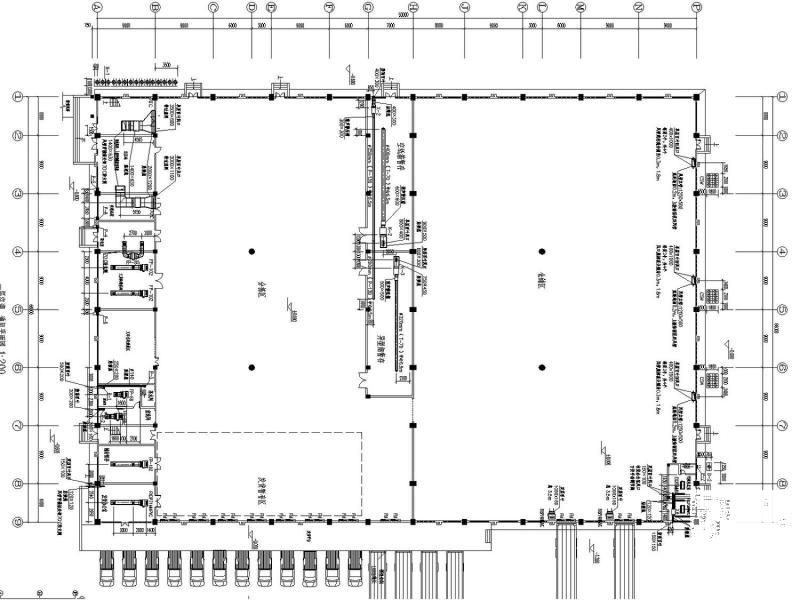

联合工房二层空调、通风平面图

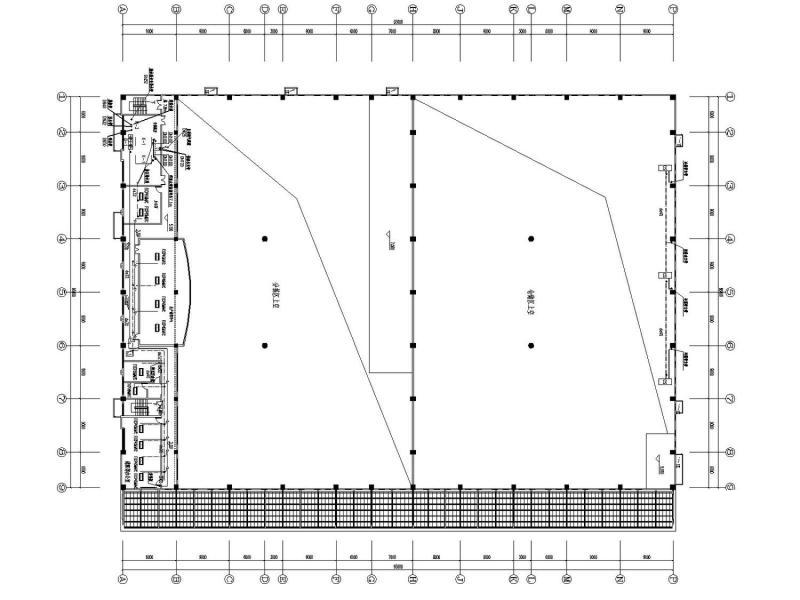

联合工房二层空调冷媒管平面图

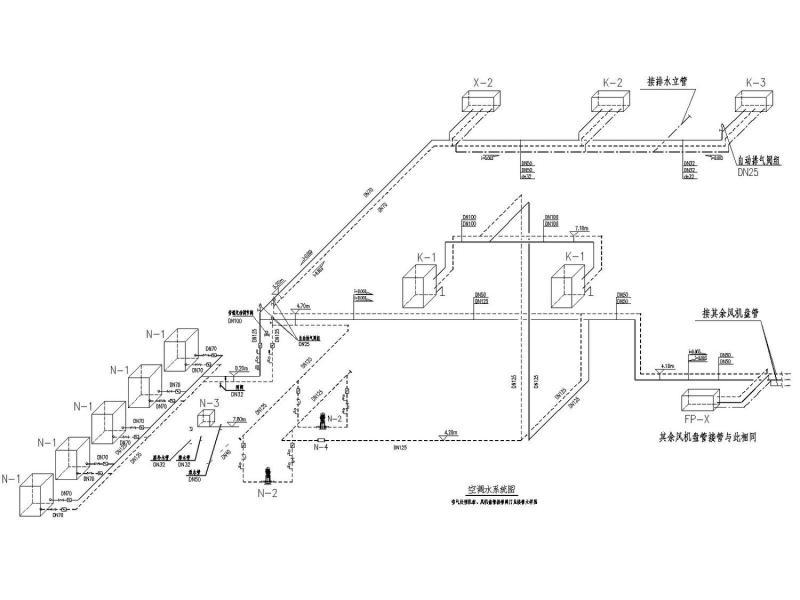

联合工房空调水系统图

联合工房空调系统流程图
