4层大型工业厂房空调通风及防排烟系统设计CAD施工图纸（洁净空调）

附件详情

、项目概要：

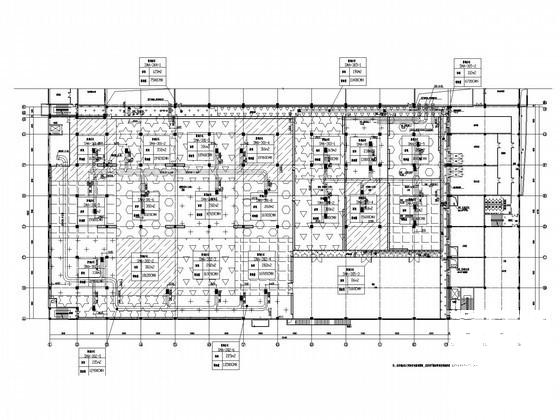

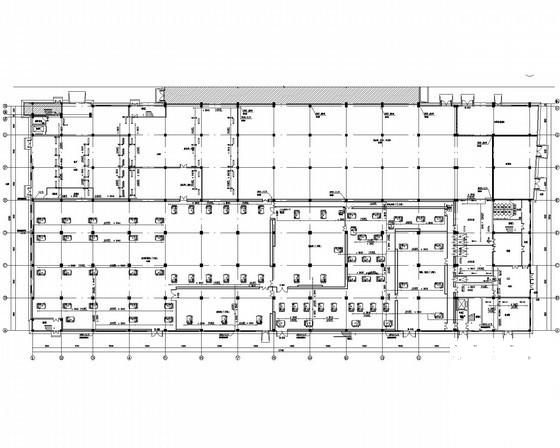

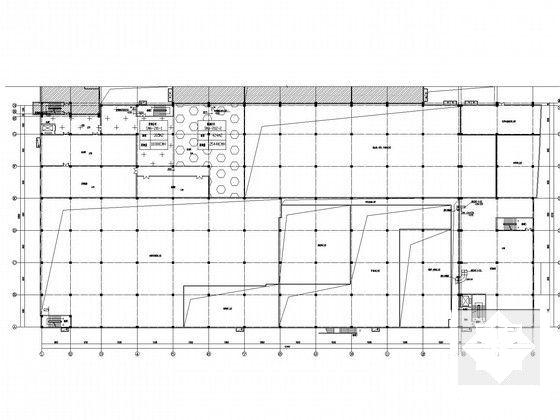

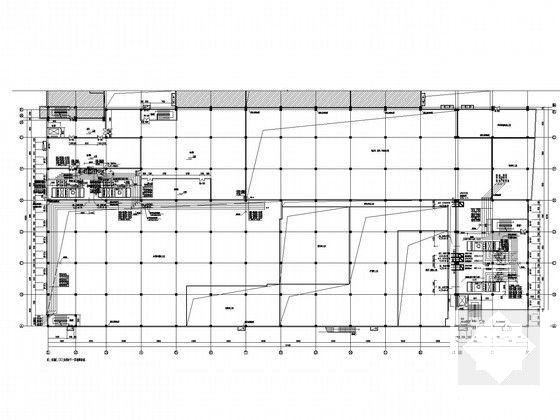

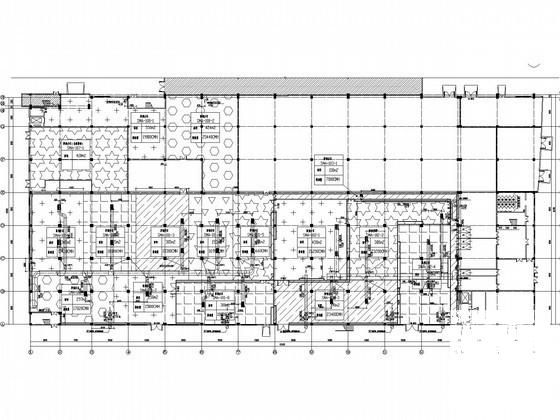

该项目是位于江苏省，是一个大型工业厂房，地上4层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调原理图，工艺排风流程图，防排烟系统原理图，空调设备布置平面图，通风设备布置平面图，吊顶封口平面图，空调新风管平面图，通风管、排风管平面图，空调配管平面图，空调冷凝水管平面图，通风空调排烟平面图，防烟分区平面图，西风空调系统图等...

二、空调系统：

1.冷热源：市政管网...

2.风系统：采用风机盘管加新风系统，独立新风加循环空调机组系统（洁净空调）...

三、 通风防排烟 系统：

1.通风系统：辅助动力设施房间，卫生间和更衣室均设置通风系统，辅助动力设施房间和更衣室换气次数为4~10次/h，卫生间换气次数10~15次/h...

2.防排烟系统：对于面积大于300平米的房间、长度大于20米的走道，如不具备自然排烟条件，设计了机械排烟，排烟风量大于每平米60CMH；对设计了机械排烟的区域，如为洁净区或该防烟分区为内区，领设计了机械补风系统，补风量不低于排烟量的50%...
